19000平米6层医院空调通风防排烟施工图纸设计

  • 设计说明:有

  • 建筑类别:医疗

  • 建筑高度类型:多层建筑

  • 建筑设计面积:19000平方米

  • 地上层数:6层

  • 地下层数:1层

  • 图纸设计深度:施工图

  • 参考图纸:33张

  • 设计年代:近代

  • 设计内容:空调,通风,防排烟

  • 项目所在地:浙江

一、项目概要:

该项目为多层医院空调 通风防排烟 施工图设计。建筑总面积19000平方米,分为四块,建筑高度23.5米,地上六层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图等。

二、空调系统:
1.该项目的冷热源采用变制冷剂流量多联分体式空调,空调新风采用带独立冷热源的新风机组。
2. 一层消防控制室单独设置分体空调。
三、通风系统:
1.地下层汽车库按防火分区设置机械排风系统和自然补风。
2. 变电站采用机械送、排风系统。同时考虑采用气体灭火系统后要设置事故排风。
四、防排烟系统
1. 本项目防烟楼梯间设置机械加压送风系统,楼梯间每隔一层设常开百叶风口,防烟楼梯间地下和地上合用加压送风井和加压送风机,当火灾时,开启加压送风机对楼梯间加压送风。其余部分防烟楼梯间及前室和合用前室均采用自然排烟。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院空调设计图纸 - 1

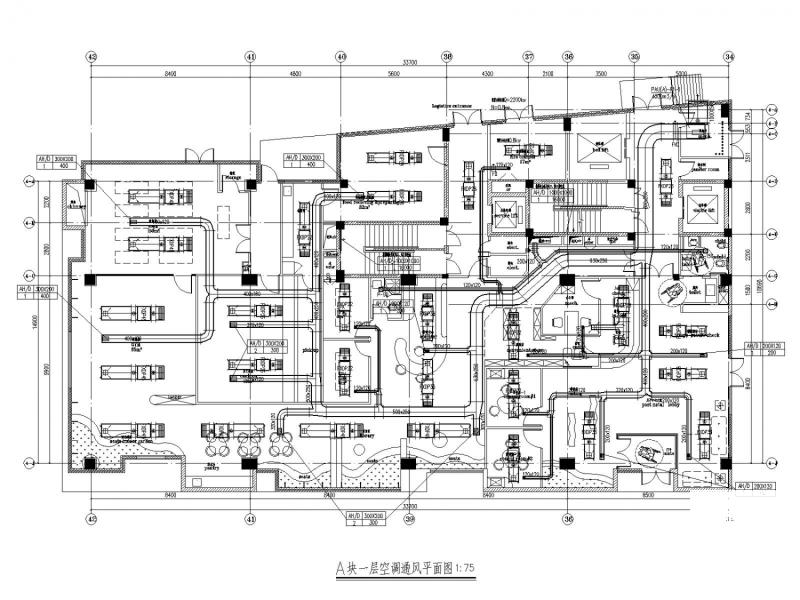

    医院空调设计图纸 - 1
  • 医院空调设计图纸 - 2

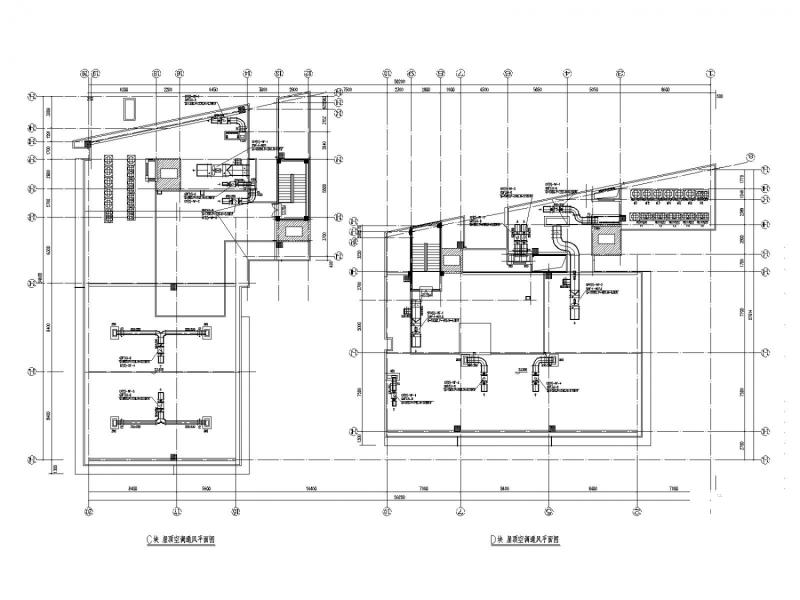

    医院空调设计图纸 - 2
  • 医院空调设计图纸 - 3

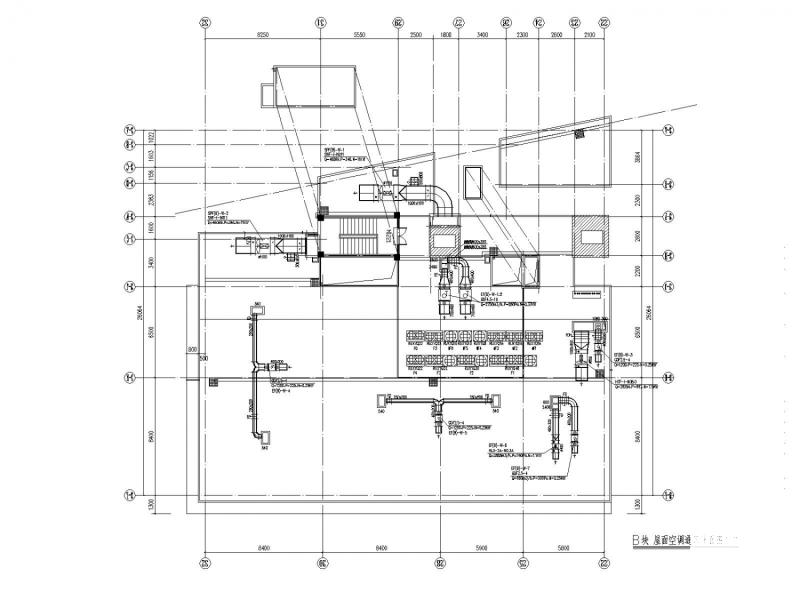

    医院空调设计图纸 - 3
  • 医院空调设计图纸 - 4

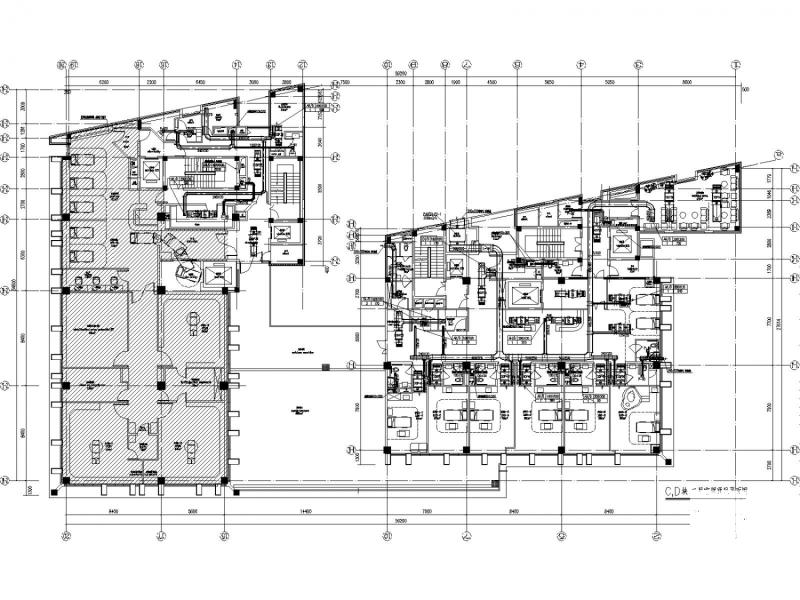

    医院空调设计图纸 - 4
  • 医院空调设计图纸 - 5

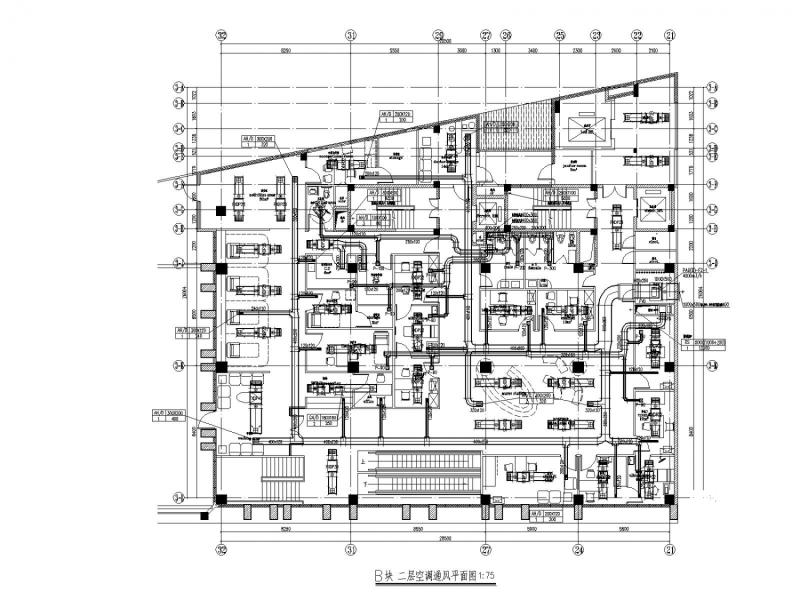

    医院空调设计图纸 - 5
  • 医院空调设计图纸 - 6
    医院空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
