长江大桥51.5mX48.7mX64m锚碇CAD施工图纸64张.dwg

图纸为高速公路长江大桥北锚施工图设计内容。内容包括:北锚碇基础基坑开挖与回填、北锚碇总图、锚体(散索鞍墩、锚块、锚室和基础等)的构造、配筋设计;锚体分块、分层、灌注锚体混凝土和预埋冷却水管设计;北锚索股锚固拉杆构造和预应力钢束锚固构造;北锚检修楼梯、检修平台等。   ……   锚碇顶面高程为255.212m,底面高程为203.712m,高度为51.5m,宽度为48.7m,长度为64m。桥址区地表分布第四系残坡积(Q4el dl)粘土,下伏基岩为侏罗系中统沙溪庙组(J2s)粉砂质泥岩夹砂岩。2根主缆拉力2.99×105KN。锚碇上的作用力为恒载:27018KN 、26967KN 活载:8244KN。抗倾覆安全系数为4.56(>2.0),抗滑动安全系数为2.98(>2.0)。预应力钢束锚固构造的设计安全系数为2.2。   ……   锚体为大体积混凝土结构,共分成基础、锚块、后锚块、散索鞍支墩和前锚室五块,每块分层灌注。为防止锚体温度裂缝的发生,除要求采用低水化热水泥和对骨料进行预冷外,每层设置冷却管,进行冷却,并且锚体表面设置Φ20mm温度钢筋,间距20cm,此外,锚体表面还需设置CRB550 D6的冷轧带肋网。锚固系统是将二根主缆的2.75×105KN拉力均匀地扩散到锚体混凝土中。   ……   共计64张

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

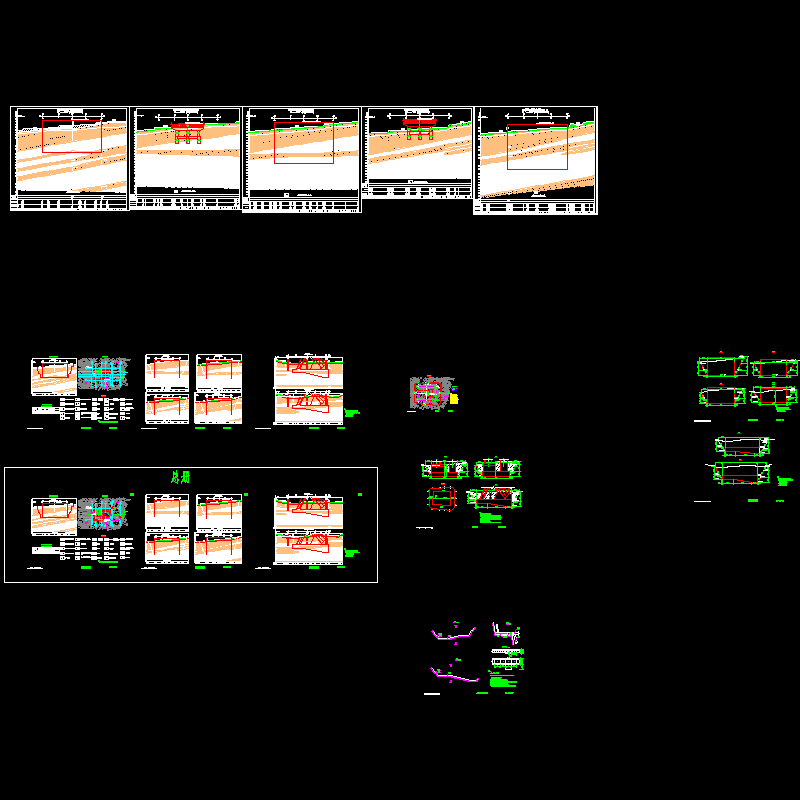

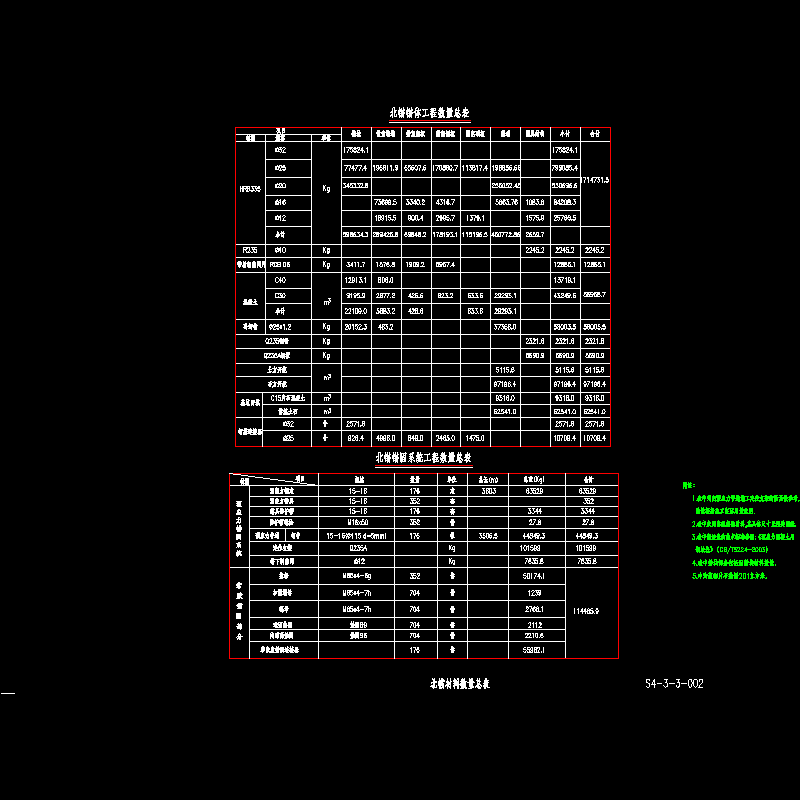

  • s4-3-3~002北锚工程数量表.dwg
    s4-3-3~002北锚工程数量表.dwg
  • s4-3-3~003、10~21、066、067北锚三角形锚锭一般构造图.dwg
    s4-3-3~003、10~21、066、067北锚三角形锚锭一般构造图.dwg
  • s4-3-3~004~009、37、38北锚地堪.dwg
    s4-3-3~004~009、37、38北锚地堪.dwg

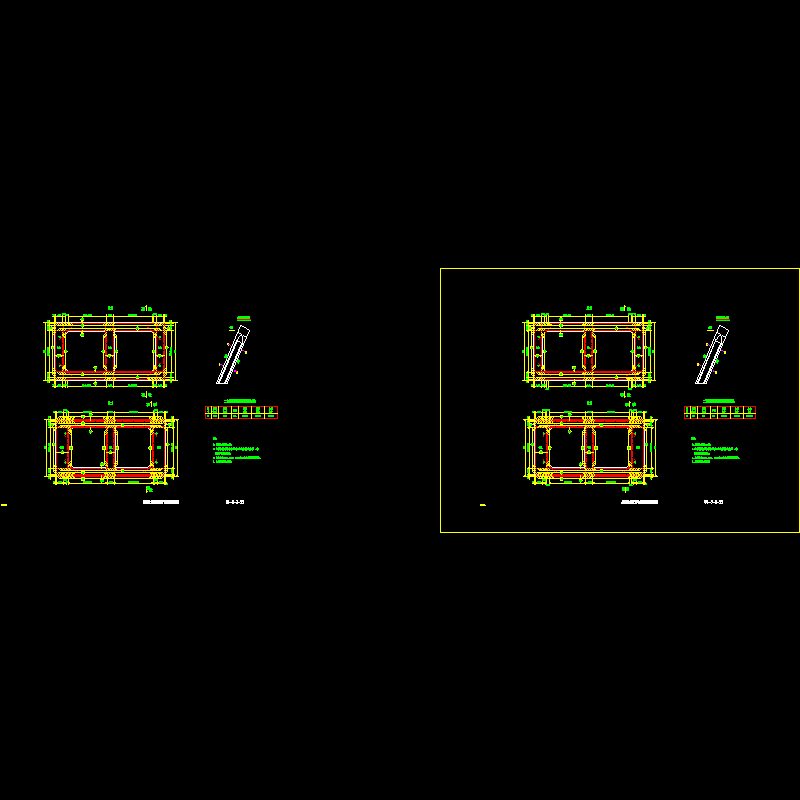

  • s4-3-3~022北锚散索鞍支墩断面配筋图.dwg
    s4-3-3~022北锚散索鞍支墩断面配筋图.dwg

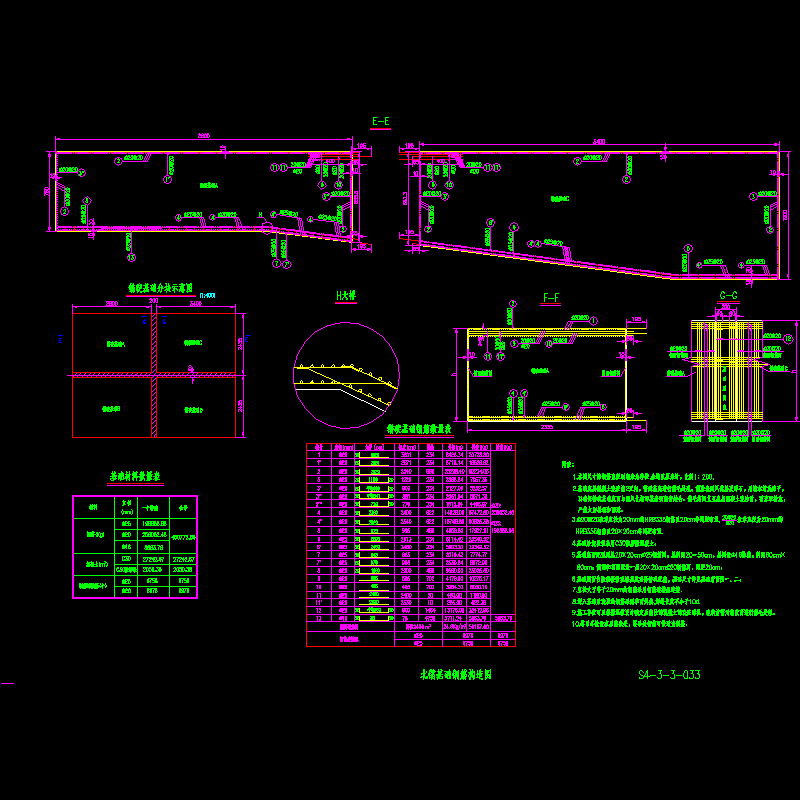

  • s4-3-3~033锚锭基础钢筋构造图1.dwg
    s4-3-3~033锚锭基础钢筋构造图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
