4-30米预应混凝土力T形梁桥设计全套cad图纸,柱式墩,柱式桥台结构

资料简介
赚取积分

桥梁概况：　　桥址跨越山沟，根据地形情况本桥结构采用4-30m预应力T形梁，交角90°，桥长126.04m，下部结构采用柱式墩、柱式桥台，基础采用天然扩大基础和桩基础。　　...... 　　技术标准：　　大中桥设计洪水频率：1/100，小桥、涵洞设计洪水频率：1/50。　　桥梁护栏防撞等级：SB级。　　环境类别：上部主梁及桥面系采用Ⅱ类，最低混凝土强度等级C30；下部桥墩、桥台采用Ⅱ类，最低混凝土强度等级C30。　　一般大、中桥桥宽采用0.5m 净9.5m 0.5m，桥面总宽度为10.5m，隧道进出口处相接的大、中桥桥宽采用0.5m 净11.5m 0.5m，桥面总宽度为12.5m，共87张CAD设计图。

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

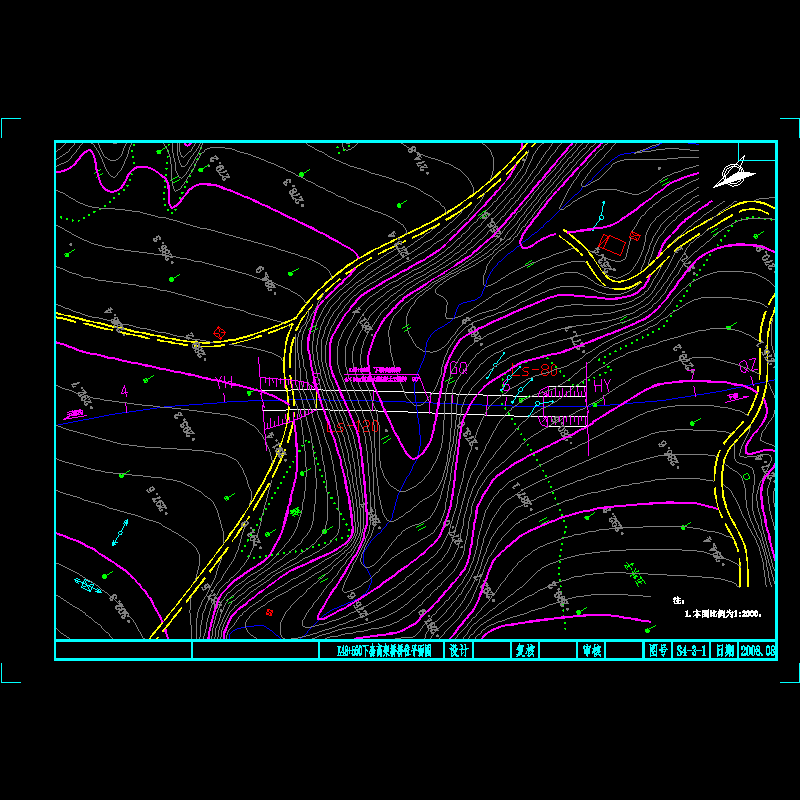

01.k48+560下套大桥桥位平面图.dwg

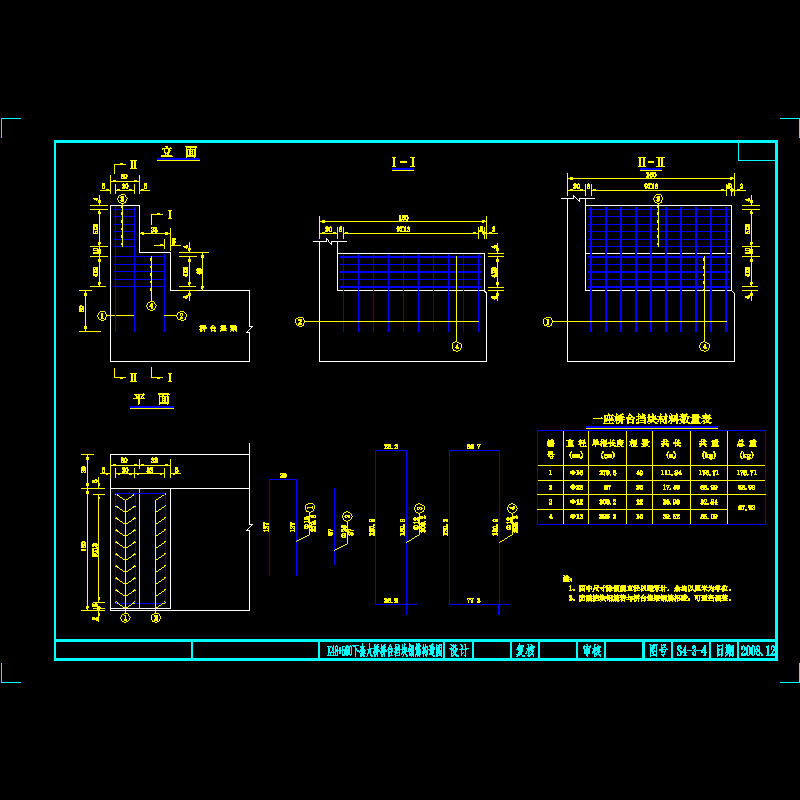

010.k48+560下套大桥桥台挡块钢筋构造图.dwg

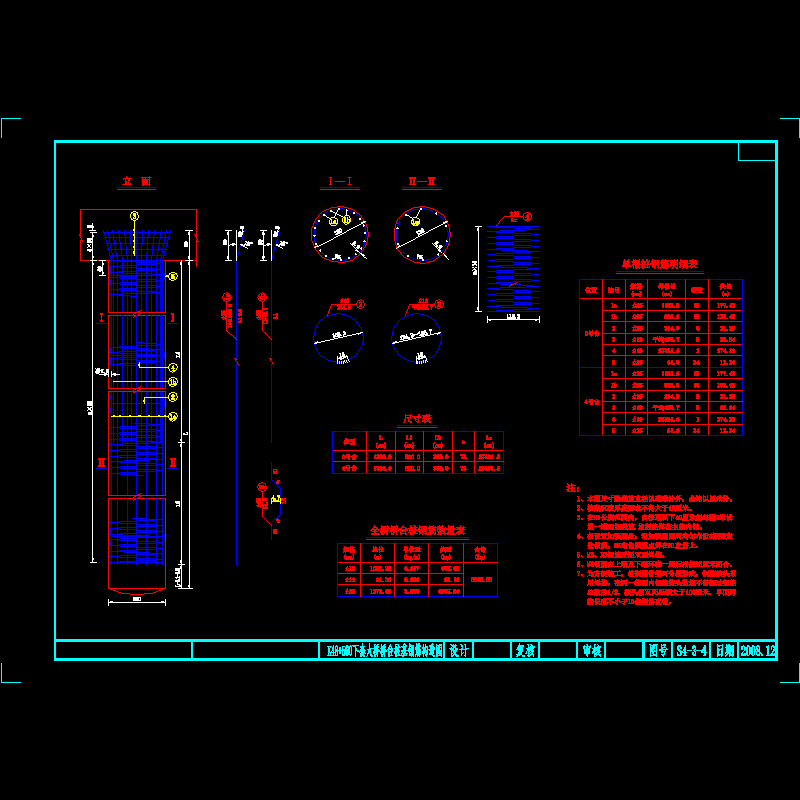

011.k48+560下套大桥桥台桩基钢筋构造图.dwg
012.k48+560下套大桥桥墩盖梁钢筋构造图.dwg
013.k48+560下套大桥桥墩挡块钢筋构造图.dwg
014.k48+560下套大桥桥墩墩柱钢筋构造图.dwg
015.k48+560下套大桥桥墩桩柱钢筋构造图.dwg
016.k48+560下套大桥桥墩系梁钢筋构造图.dwg
017.k48+560下套大桥锥坡构造图.dwg
02.k48+560下套大桥桥型布置图.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：3.94 MB

收藏次数：0
文件名称：附件-995799888599988807.rar
