cad设计图_三跨预应力砼连续梁下部结构施工图纸

技术标准:    1、设计荷载:汽车—20级,挂车—100。    2、桥宽26.1米,布置如下:0.3 3.5 0.5 8.5 0.5 8.5 0.5 3.5 0.3=26.1(m)    栏杆 非机动车道 分隔带 行车道 分隔带 行车道 分隔带 非机动车道 栏杆    3、基本地震烈度为6 度,按7度烈度设防,重要性修正系数1.3。   ......   总体布置:    全桥分主桥和引桥两部分,主桥和北端引桥位于直线上,南端有70米处于缓和曲线上再往南是82.059米在半径为500米的圆曲线上。圆曲线部分设置5%的超高,在缓和曲线上由1.5%的双向坡过渡到5%的单向坡,超高采用绕桥梁中心线旋转的方式。全桥有297米长度处于R=4500米的凸型竖曲线范围,两边引桥纵坡3.3%。全桥按车道上下行两幅桥设计,每幅宽度13.04米,两幅之间离缝2厘米,设置在中间分隔带处。全桥跨径布置为:12X20梁 (40 60 40)米连续梁 9×20米空心板梁。   ......   下部结构:    主墩基础采用22根Ф1000的钻孔灌注桩,两个主墩的桩长为46.5m,采用四个实心立柱和钢筋混凝土承台,承台底标高为1.5m,承台厚度为2.5m。边墩基础采用10根Ф1000的钻孔灌注桩,桩长46.5m,采用钢筋混凝土盖梁、系梁式承台和四个实心立柱,承台底标高为1.5m,承台厚度为2.0m。    引桥下部结构采用36根400×400钢筋混凝土打入桩,四个实心立柱、钢筋混凝土盖梁和钢筋混凝土承台。承台底标高为1.0m~1.5m,承台厚度为1.5m。    桥台采用钢筋混凝土U型桥台,桥台基础用36根400×400钢筋混凝土打入桩,承台底标高分别为1.0m、3.8m,承台厚度为1.5m。   ......   设计于2002年,共29张CAD设计图。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

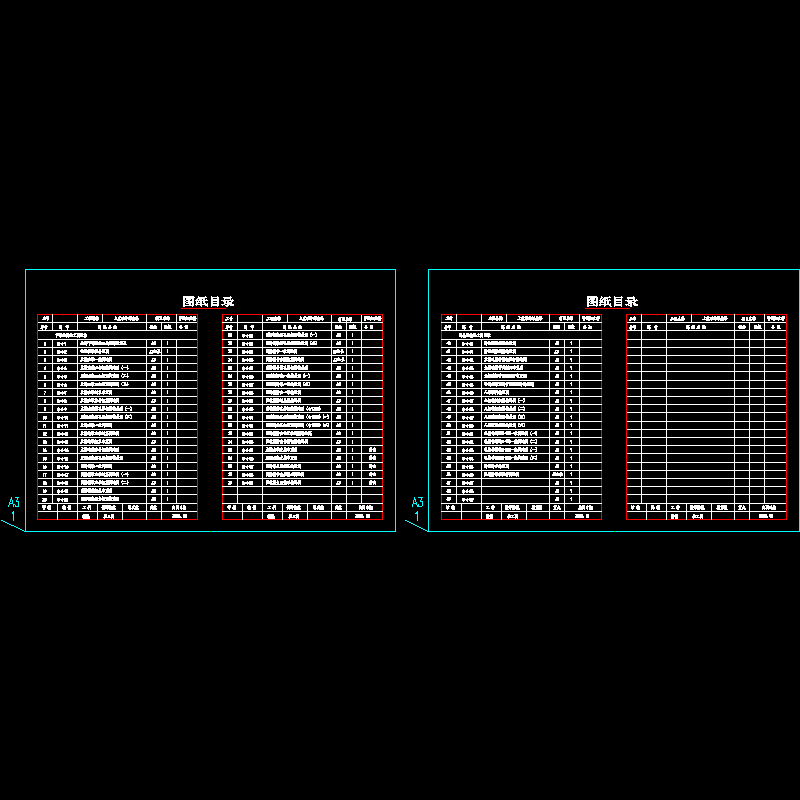

  • 下部结构和附属目录.dwg
    下部结构和附属目录.dwg

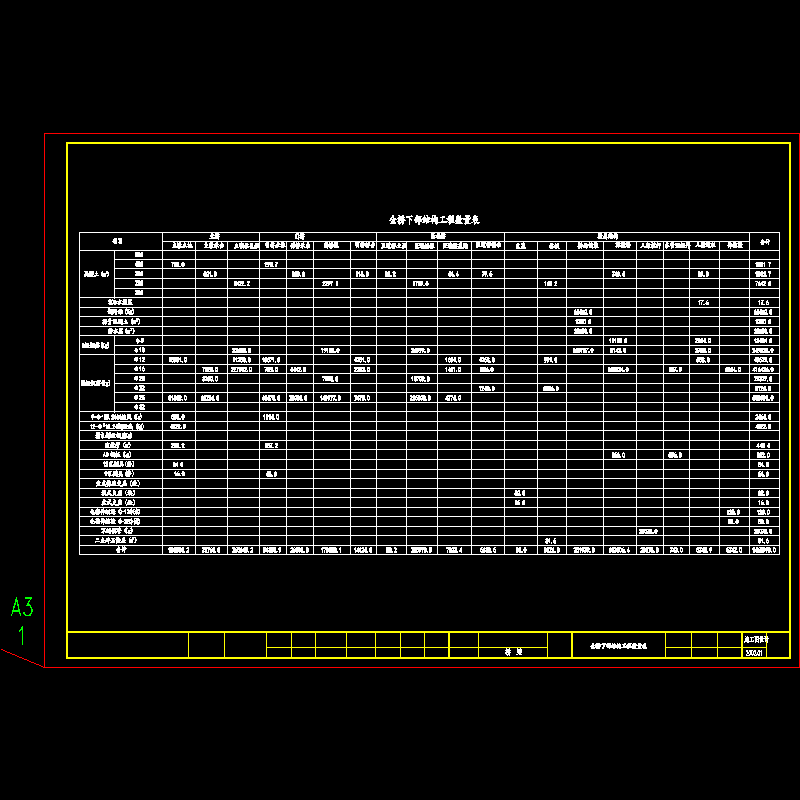

  • 下部结构数量表02年02月10日.dwg
    下部结构数量表02年02月10日.dwg

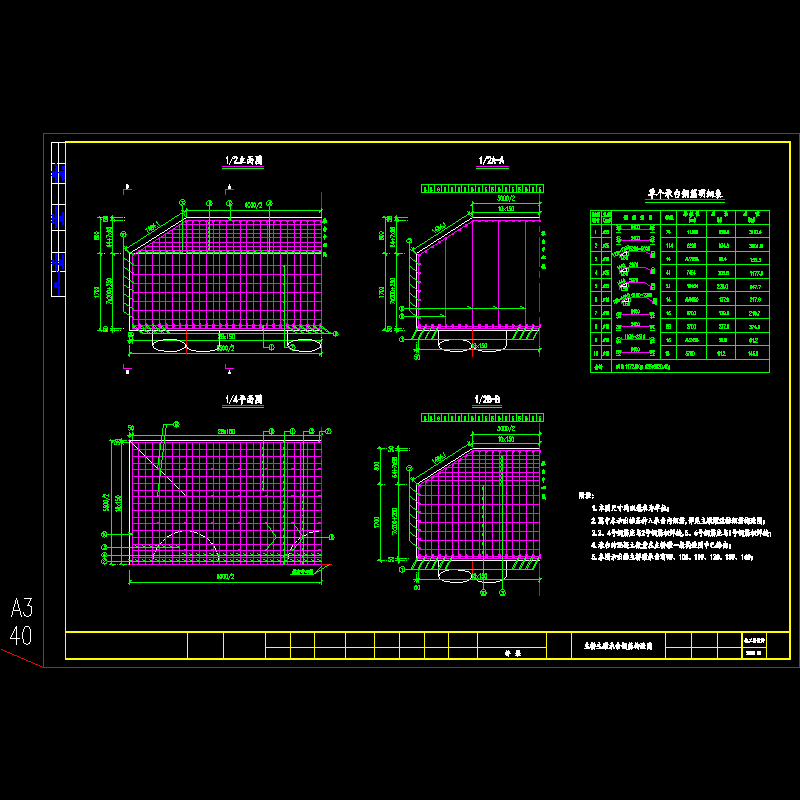

  • 主桥主墩承台钢筋图.dwg
    主桥主墩承台钢筋图.dwg

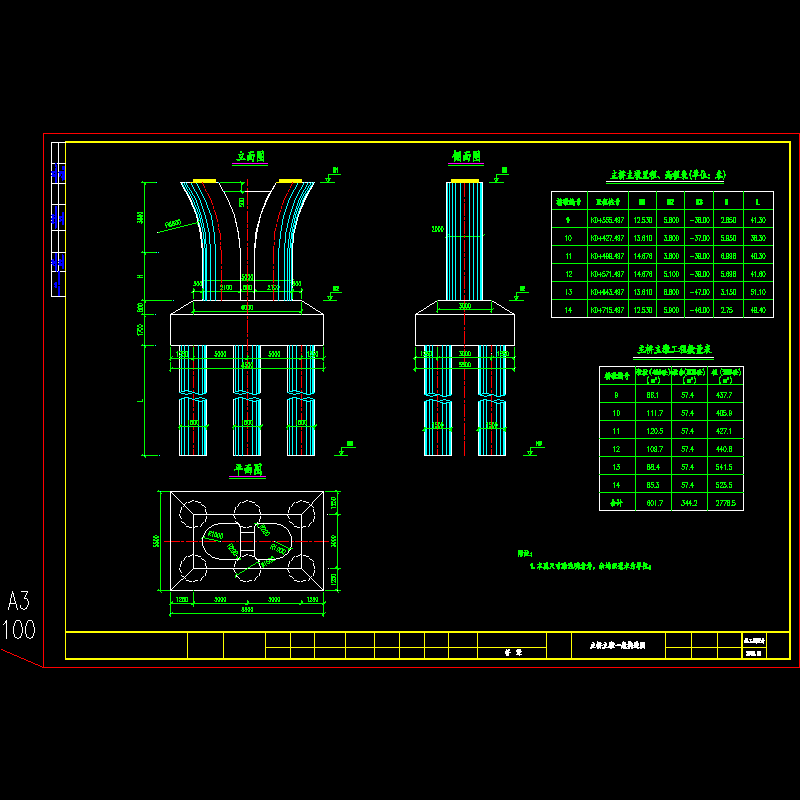

  • 主桥主墩构造图.dwg
    主桥主墩构造图.dwg

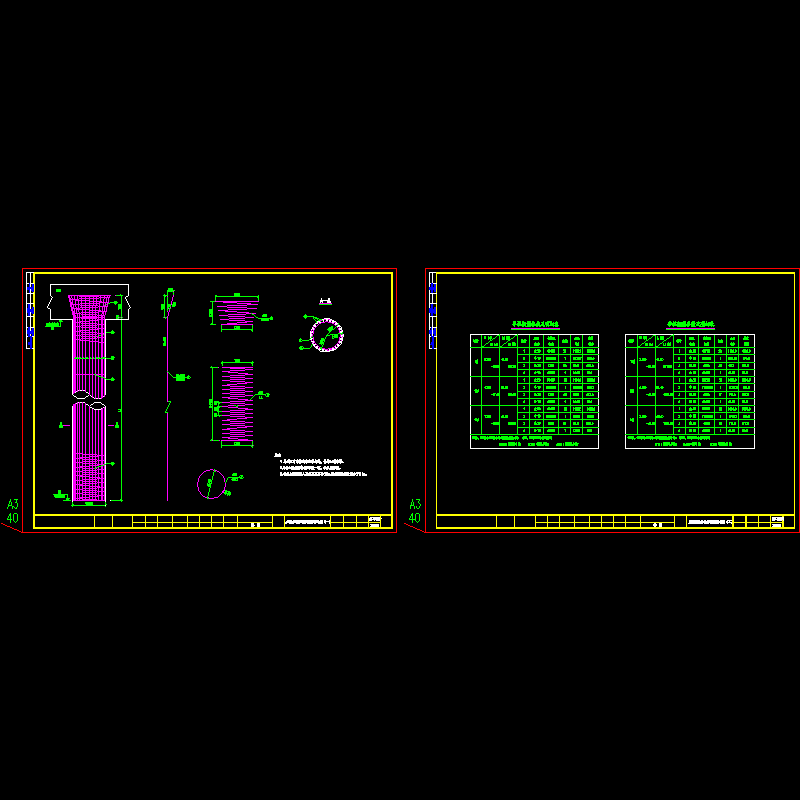

  • 主桥主墩桩钢筋.dwg
    主桥主墩桩钢筋.dwg
  • 主桥主墩立柱配筋图.dwg
    主桥主墩立柱配筋图.dwg
  • 主桥主墩钢束布置图1.dwg
    主桥主墩钢束布置图1.dwg
  • 主桥边墩桩钢筋.dwg
    主桥边墩桩钢筋.dwg
  • 匝道桥桥台台帽钢筋构造图.dwg
    匝道桥桥台台帽钢筋构造图.dwg
  • 匝道桥桥台构造图1.dwg
    匝道桥桥台构造图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
