47m、57m宽钢筋混凝土车行箱涵设计CAD施工图纸17张(栏杆)

  • 位置:浙江
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:5m
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 施工图设计总说明
  • 桥位图
  • 箱涵总体布置图
  • 箱涵钢筋构造图
  • 箱涵基础 平面布置图
  • 箱涵搭板钢筋构造图
  • 箱涵人行道板钢筋构造图
  • 箱涵栏杆构造图

附件详情

设计依据:《 城市道路 工程设计规范》(CJJ37 近代)
该项目共有2个箱涵,均钢筋混凝土结构,且为车行箱涵。1、2号箱涵结构顶标高均为4.710m,1号箱涵结构顶层用C30素混凝土回填,面层同道路一致;2号箱涵结构顶以水泥稳定碎石回填,路面结构层同道路一致,道路横坡2%通过调整水泥稳定层厚度达到设计要求。1号箱涵采用铁质钢管栏杆,2号箱涵采用花岗岩栏杆。
……
设计荷载:城-A级。1号箱涵横断面布置:2.00m~5.13m 4.0m~4.67m(人行道) 2X14.5m(机非混合道) 4.0m~4.97m(人行道) 2.00m~4.95m=全宽47.1m;2号箱涵横断面布置:7.0m(人行道) 3.5m(非机动车道) 1.5m(绿化带) 11.5m(机动车道) 10.0m(中央分隔带) 11.5m(机动车道) 1.5m(绿化带) 3.5m(非机动车道) 7.0(人行道)=全宽57.0m。
……
箱涵均采用净高为3.66m的钢筋混凝土;1号箱涵顶板、底板均采用50cm厚钢筋混凝土;2号箱涵顶板、底板均采用55cm厚钢筋混凝土。桥面横坡2.0%通过箱涵基层高度变化来调节;桥面铺装采用8cm AC-25C粗粒式沥青混凝土 5cm AC-16C中粒式沥青混凝土 4cm AC-13C细粒式沥青混凝土。地基采用15m长^50、间距110cm的水泥搅拌桩复合地基基础。箱涵涵身采用C30混凝土;抗渗等级为P6;涵底找平层为10cmC15混凝土垫层和30cm手摆片石。普通钢筋除注明外,螺纹钢筋采用HRB400钢筋,光圆钢筋采用HPB300钢筋。
……
共计17张,设计于近代年

箱涵搭板钢筋构造图

箱涵钢筋构造图

箱涵栏杆构造图

箱涵基础平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

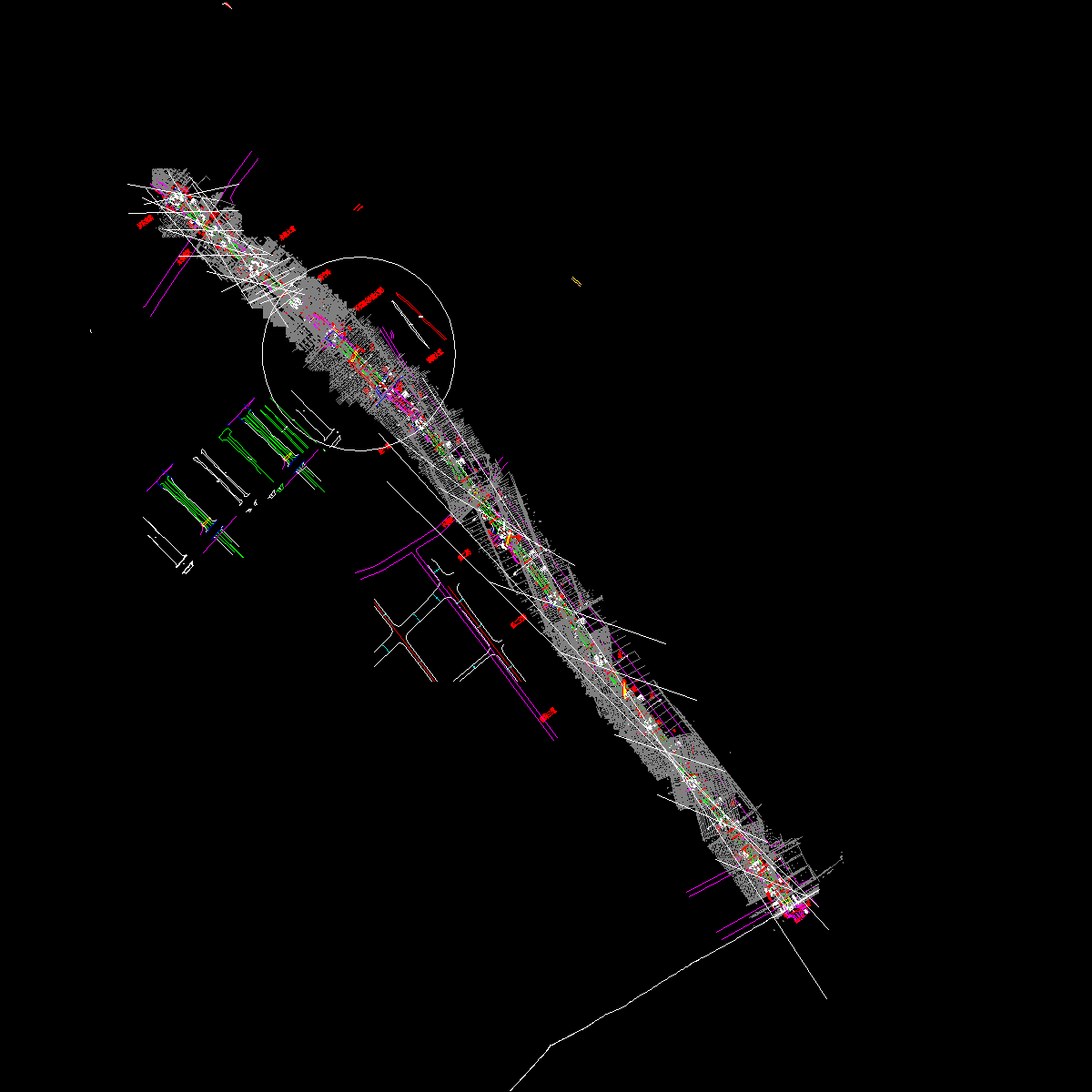

  • 01-桥位图.dwg
    01-桥位图.dwg

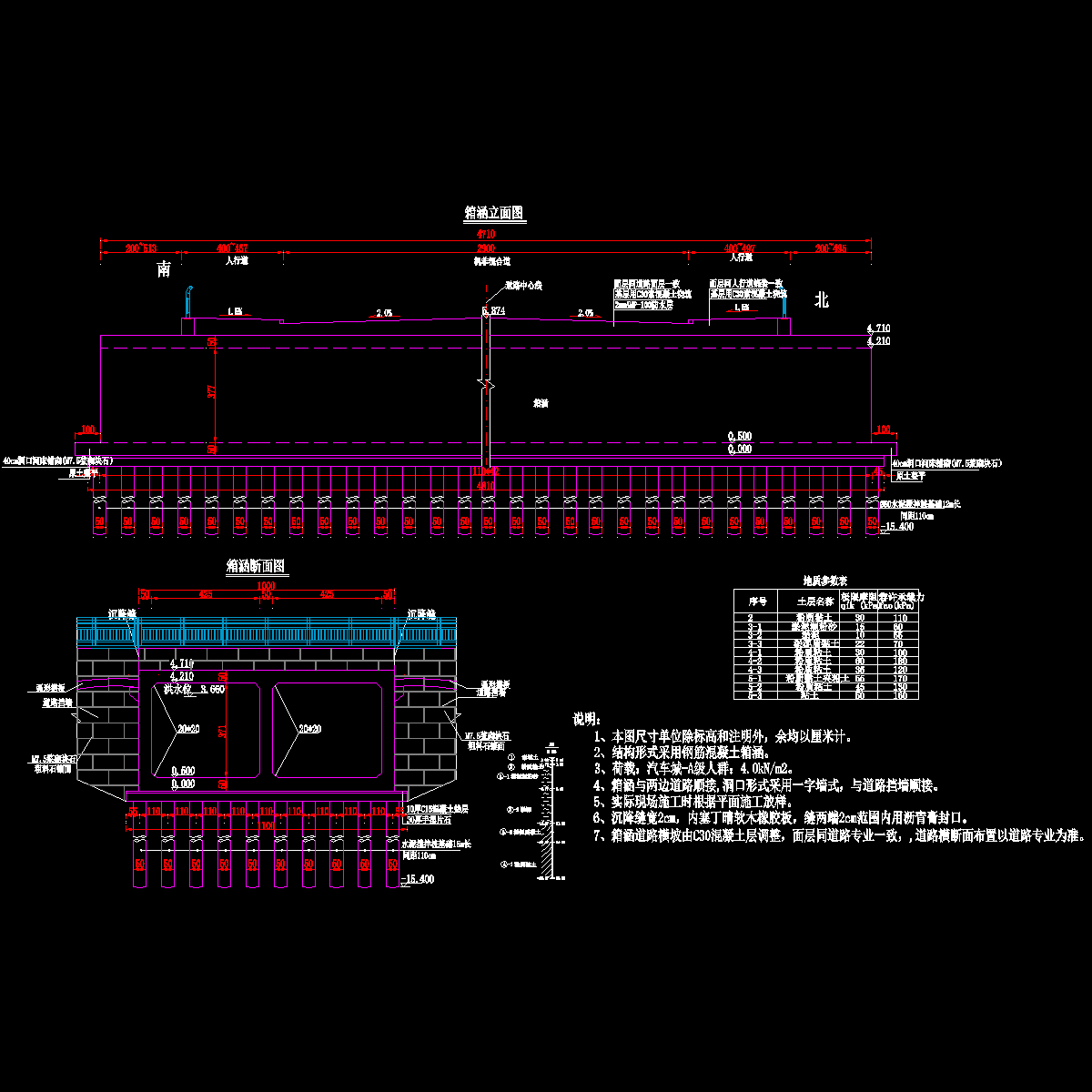

  • 02-1#箱涵总体布置图.dwg
    02-1#箱涵总体布置图.dwg
  • 03-1#箱涵一般构造图.dwg
    03-1#箱涵一般构造图.dwg
  • 05-1#箱涵基础平面布置图.dwg
    05-1#箱涵基础平面布置图.dwg
  • 07-2#箱涵总体布置图.dwg
    07-2#箱涵总体布置图.dwg
  • 08-2#箱涵一般构造图.dwg
    08-2#箱涵一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
