市政大道2×8m宽车行地道施工CAD图纸26张（附结构计算书国际知名公司）

资料简介
赚取积分

公路等级：一级
车道数：四车道
设计时速：30km/h
干线：是
位置：重庆
设计年代：近代

附件详情

车行地道施工图设计说明

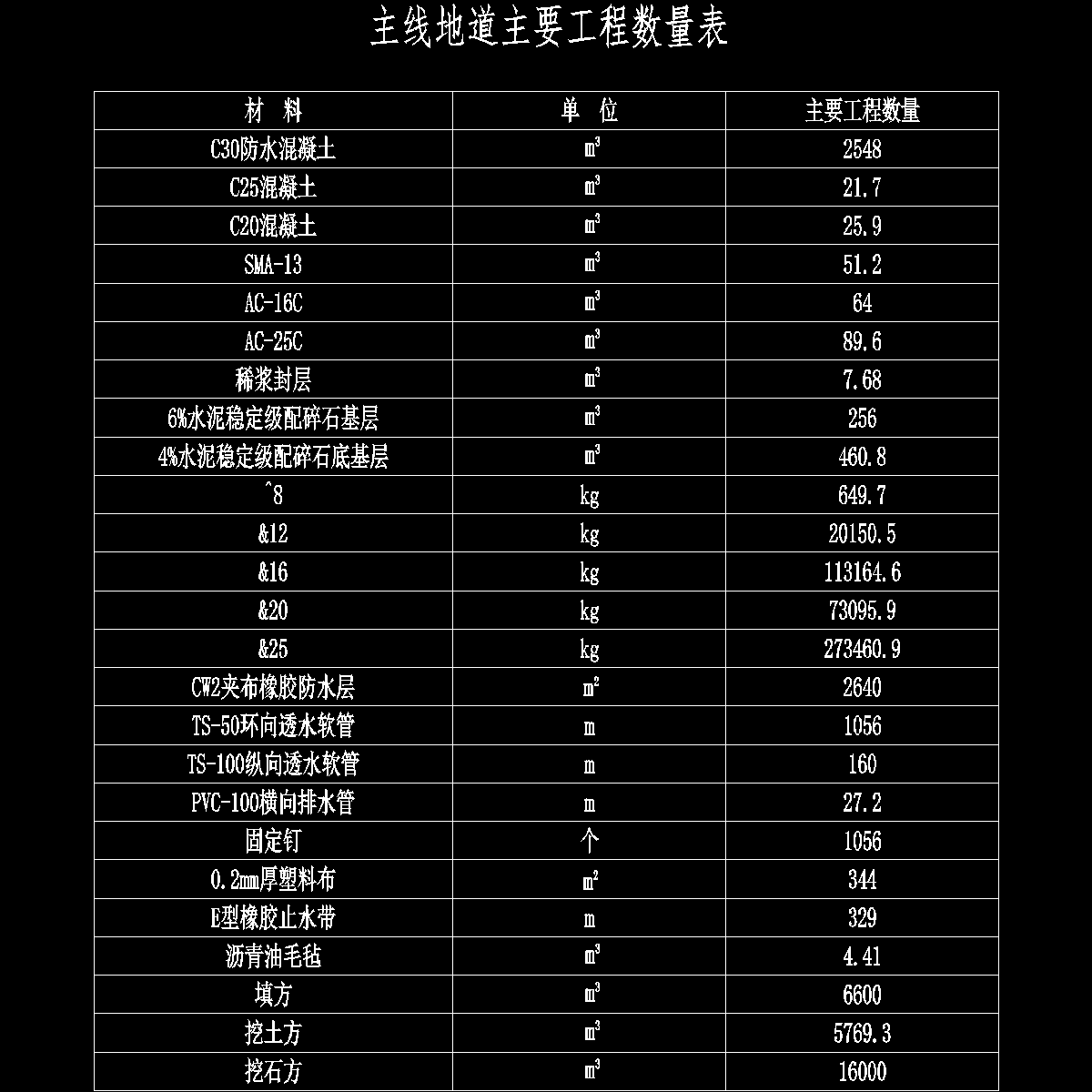

主线地道主要工程数量表
主线地道平面布置图
主线地道立面布置图
主线地道横断面布置图
主线地道钢筋布置图2
主线地道挡墙构造图
主线地道防排水及沉降缝处理设计图
主线地道路侧管沟构造图
主线地道消防箱局部加强构造图
左转匝道地道主要工程数量表
左转匝道地道平面布置图
左转匝道地道立面布置图
左转匝道地道横断面布置图
左转匝道地道钢筋布置图2
左转匝道地道挡墙构造图
左转匝道地道防排水及沉降缝处理设计图
左转匝道地道路侧管沟构造图
左转匝道地道消防箱局部加强构造图
左转匝道地道泵房一般构造图3
左转匝道地道泵房钢筋构造图2
承载力计算
工程数量表
车行地道结构计算书15页：
一、项目概要1
二、主要技术标准1
2.1 技术标准1
2.1 结构参数1
三、设计规范及设计依据1
四、主要材料及计算参数2
4.1 混凝土 2
4.2 普通钢筋2
五、地道框架受力分析及截面计算2
5.1 计算方法2
5.2 计算荷载2
5.3 内力组合3
5.4 地道横断面图3
5.5 岩土地基承载力基本容许值（摘自地勘报告）4
5.6 荷载组合结果4
5.6.1 主线地道计算结果 4
5.6.2 左转匝道地道计算结果8
5.7截面验算12
5.7.1 主线地道截面验算 12
5.7.2 左转匝道地道截面验算13
六、结论15

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/T F50-近代），《公路工程抗震设计细则》（JTG/T B02-01-近代）。
主线地道全长80米，下穿市政大道，位于曲线上。左转匝道地道位于左转匝道处，全长160米，下穿市政大道，位于曲线上。
主要技术标准：
填土荷载：填土容重按20KN/m3计算。车辆荷载等级：公路－Ⅰ级。主线地道：净宽：2×8.0m，净空5m。左转匝道地道：净宽：7.0m，净空4.5m。主线地道：地道路面纵坡：-0.4%、8.5%。地道路面横坡： 1.5%。左转匝道地道：地道路面纵坡：-5.5%、4.3%。地道路面横坡：-1.5%～2%（设有超高）。地道位于曲线上。
……
地形地貌：现地形总体上起伏较大，勘察区最低高程为278.09m，最高高程为324.35m，相对高差约46.26m。总体地势呈东高西低，地形坡度一般在5°～20°之间，局部为陡坎或直立。采用条形基础。
……
主要材料：C30防水混凝土，C25及以上标号混凝土最大水灰比不大于0.55，最小水泥用量不小于275kg/m3, 最大氯离子含量不大于0.30%，最大含碱量不大于3.0 kg/m3。主体结构中加入替代水泥用量约8%的GNA防水微膨胀剂，混凝土限制膨胀率要求在2.0×10－4～3.0×10－4范围内。设计采用HRB335钢筋、HPB235钢筋。防水材料为橡胶止水带、PVC管、TS透水管及遇水膨胀条等材料。
……
主线地道采用门式框架建筑结构形式，顶板厚度均为0.7m、侧墙厚度均为0.7m、隔墙厚度均为0.5m。门式框架结构上梗腋设50×150cm的倒角，侧墙处下梗腋设30×30cm的倒角，隔墙处下梗腋设30×30cm的倒角；地道结构高度为7.93m，地道宽20.4m，地道最不利净空高度不小于5m；顶板及侧墙上设置CW2夹布橡胶防水层；地道分段设沉降缝，缝宽2cm。左转匝道地道门式框架结构顶板厚度均为0.8m、侧墙厚度均为0.7m。门式框架结构上梗腋设50×150cm的倒角，侧墙处下梗腋设30×30cm的倒角；地道结构高度为7.45m，地道宽9.4m，地道最不利净空高度不小于4.5m；顶板及侧墙上设置CW2夹布橡胶防水层；地道分段设沉降缝，缝宽2cm。
……
共计26张，附计算书。设计于近代年

主线地道立面布置图

车行地道横断面布置图

地道防排水及沉降缝处理设计图

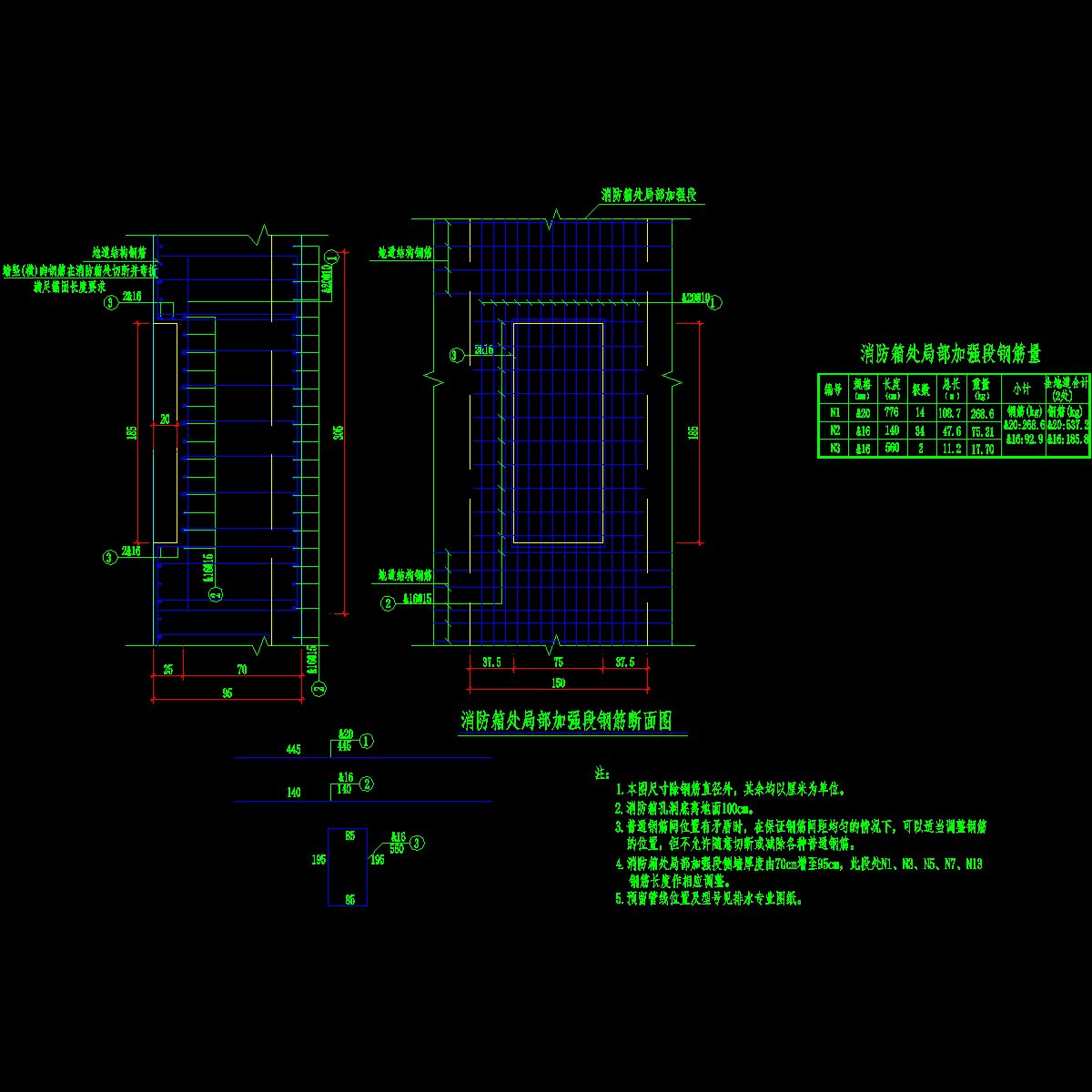

消防箱处局部加强段钢筋断面图

钢筋断面图

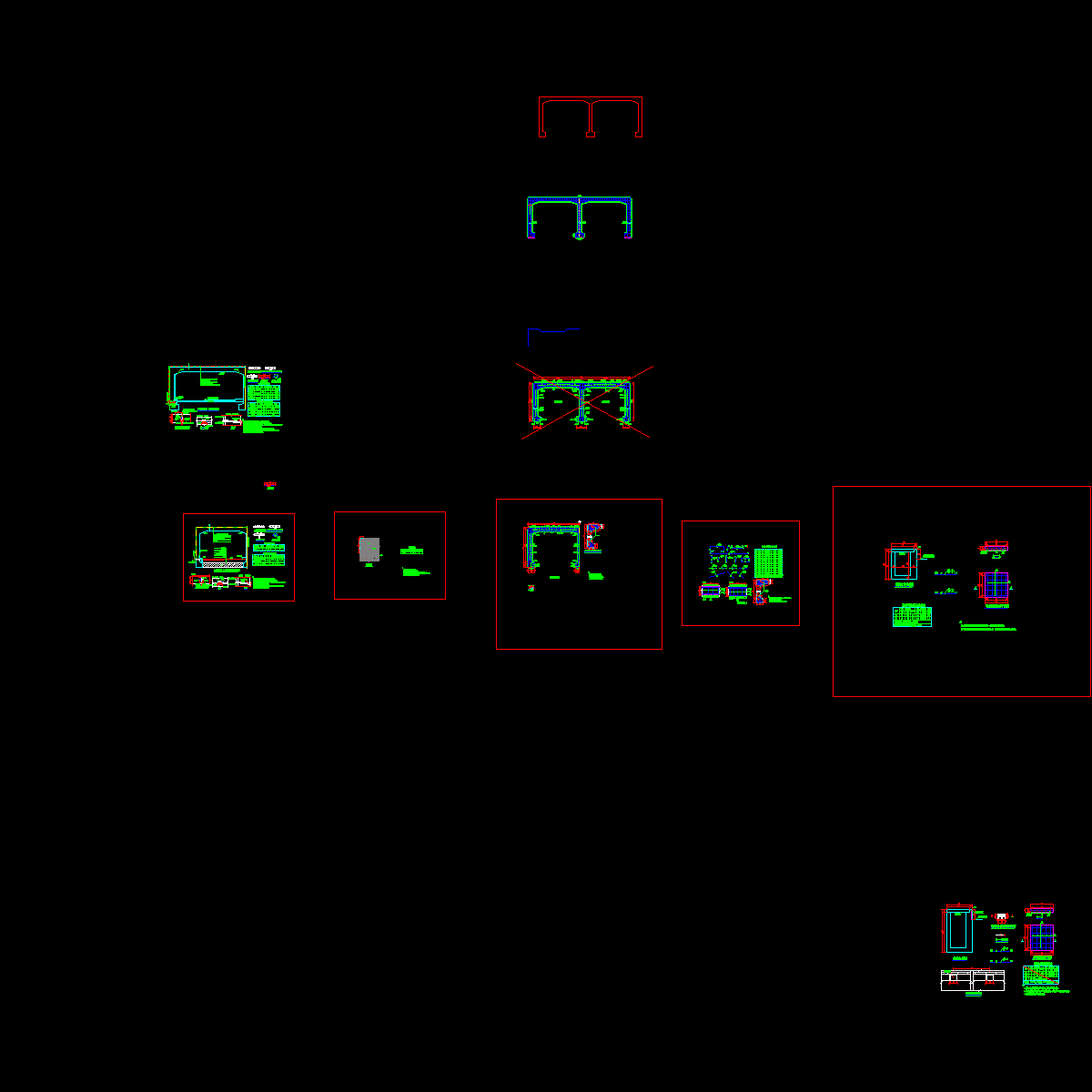

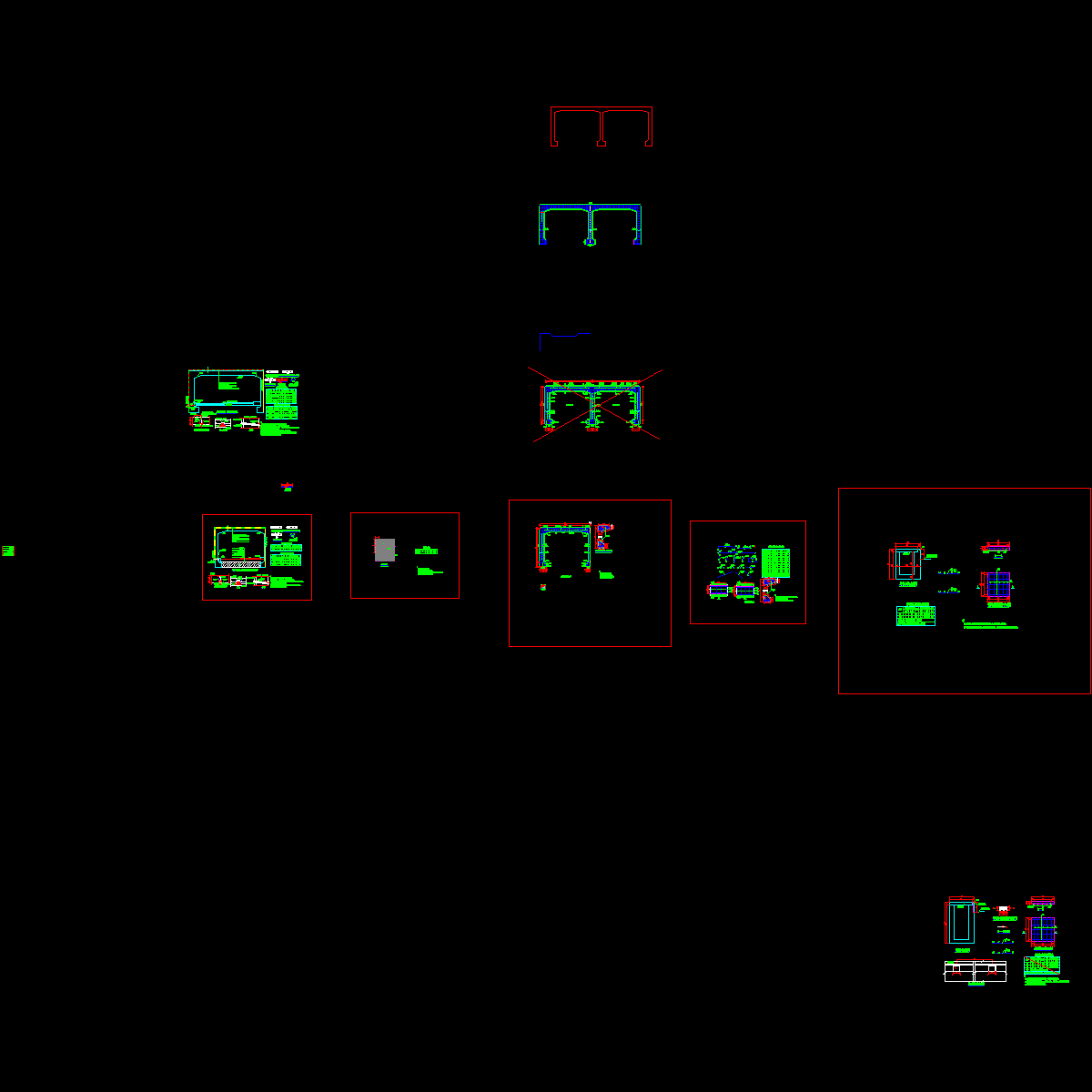

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
