观光塔物料提升机施工方案(附图纸、计算书),平面布置图

附件详情

观光塔主塔高108.0米,裙房高18.0、24.0米,裙房东西长132.0米,南北长200.0米。建筑面积43154.84平方米。 4.2、安装前,首先检查龙门架体的直线度,导轨的平行度,导轨对接点的错位差,立柱安装后,要求在两个方向上作垂直度检查,倾斜度应保证在1.5‰以内,达不到标准,应在底架下塞垫调整片,直到调整到符合要求为止。 4.3、安放地梁,先组装好地滑轮再连接底盘,找好水平,紧固地脚螺栓。 4.4、放置自升平台就位,使套架中心线与立柱中心线重合。 4.5、将第一组立柱标准节放入套架内,底端与地梁用螺栓连接,找正紧固。
4.6、将提升滑轮组件置于安装好的两立柱顶端。
……
5、安装后的调试
5.1、空载提升吊篮在全行程范围内作升降、变速、运行三次(楔块取下),验证架体的稳定性、两导轨间的距离是否达到技术要求,并同时观察进出料门是否灵敏,不允许有振颤冲击现象。
5.2、将吊篮悬挂离地面100-200mm,调整导靴滚轮与架体导轨的间隙,各处一致后,装好楔块,达到锁紧状,再将升降滑轮轴降到下止点,调整调节螺栓至拉紧状态在额定荷载下将吊篮提升到离地面3-4m高停机,将上翻防护门打开锁住,调整钢丝绳长度,检查制动夹持的可靠性,吊篮不下滑。
5.3、升降吊篮内施加额定载荷,使其试运行三次,并作开门自锁试验再将吊篮升高到3-4m高度,进行模拟断绳试验,其滑落行程不能超过100mm。
……
附缆风绳计算书、大型机械设备 平面布置图 、物料提升机基础施工示意图、物料提升机安装施工示意图
10余页,

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

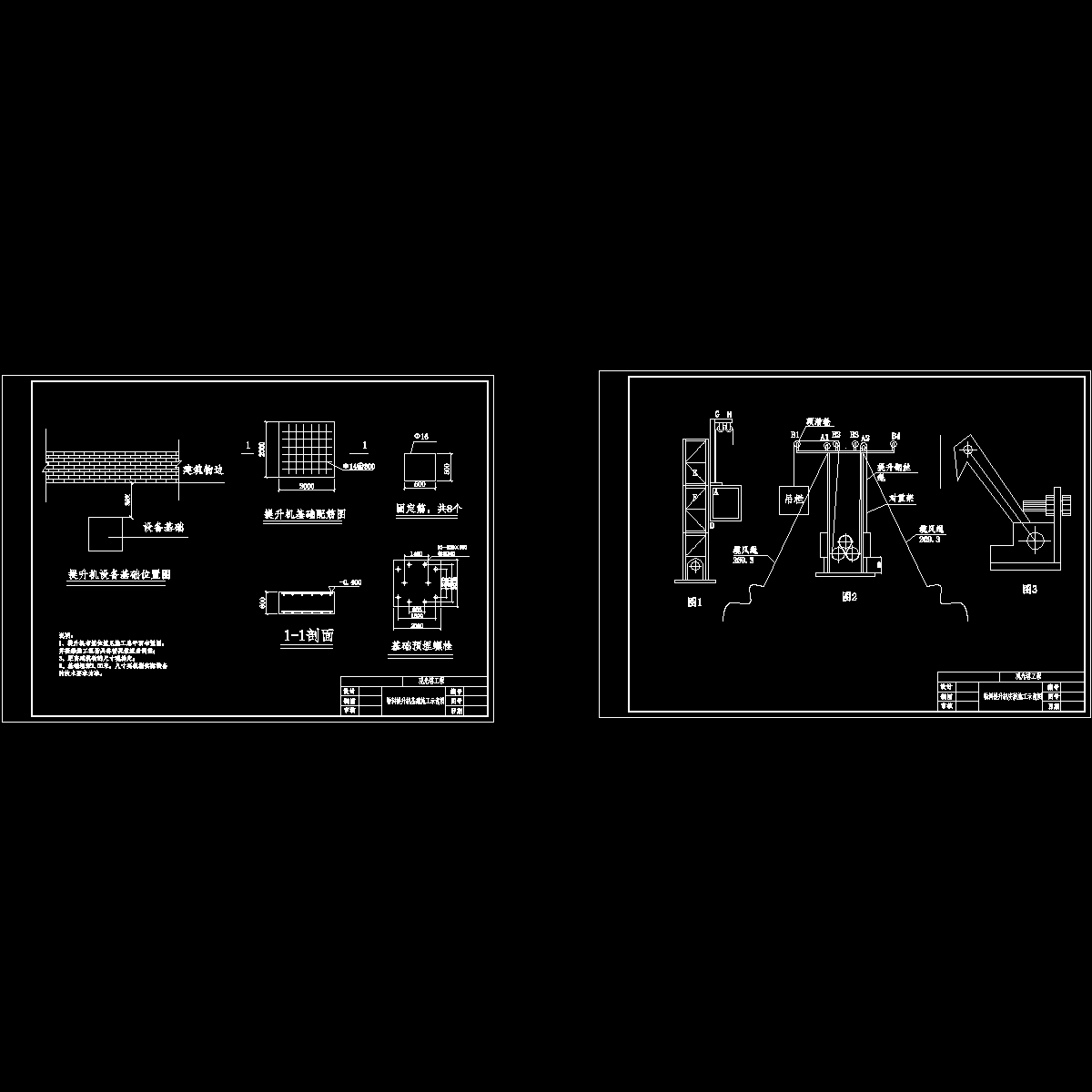

  • 观光塔物料提升机施工方案(附图纸、计算书),平面布置图 - 1
