3066平米6层住宅楼采暖及通风系统设计施工大样图

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3065.63平方米
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东
附件详情
一、项目概要:

该项目是一个多层住宅楼建筑,地上6层,地下1层,总建筑面积为3065.63平方米。图纸内容包含设计施工说明,主要设备材料表及图例,采暖平面图,采暖系统图,水暖井大样图,安装大样图等...

二、采暖系统:

采暖热媒为低温热水,供水温度为75摄氏度,回水温度为50摄氏度,,系统补水及定压由换热站统一考虑;热媒均由换热站集中供给;本建筑采暖系统每个楼座设一个采暖入口;单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖,各户内均设分室温控装置;热表及关断、调节阀门设于户外公共部位的管井内...
山东多层住宅楼采暖及通风系统设计

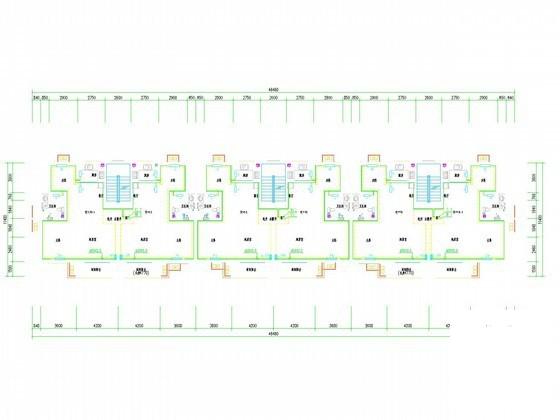

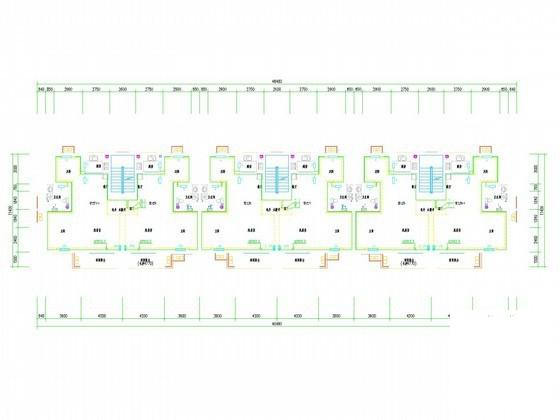

二~五层采暖平面图
六层采暖平面图

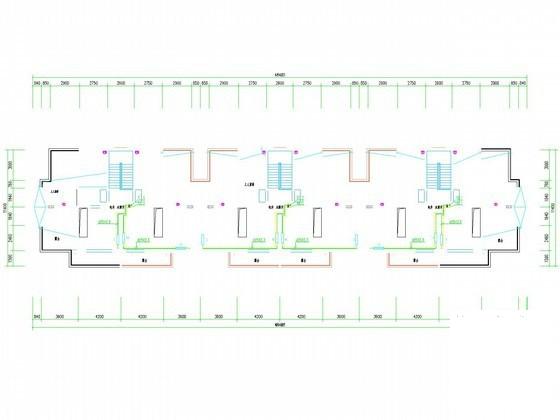

阁楼层采暖平面图
