9187平米22层住宅楼采暖及通风排烟系统设计施工图纸

附件详情

一、项目概要：
该项目为高层住宅，总建筑面积为9800m2，其中地上建筑面积为9187m2，地下建筑面积为613m2，建筑高度为66.1m，地上22层，地下2层......
二、冷热源：
采暖热媒为低温水，由小区热交换站分高、低区提供，其中1~15层为低区，16~22层为高区。采暖供回水温度为60/50°c......

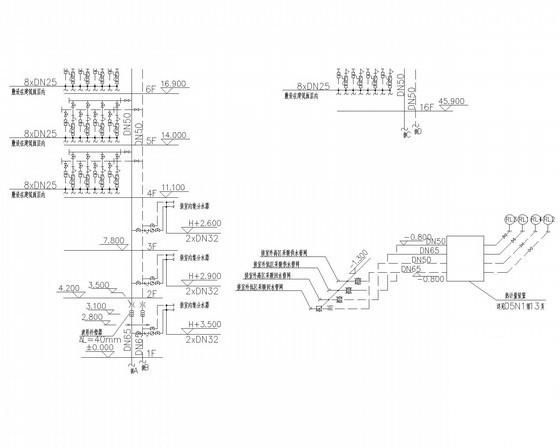

三、采暖系统：

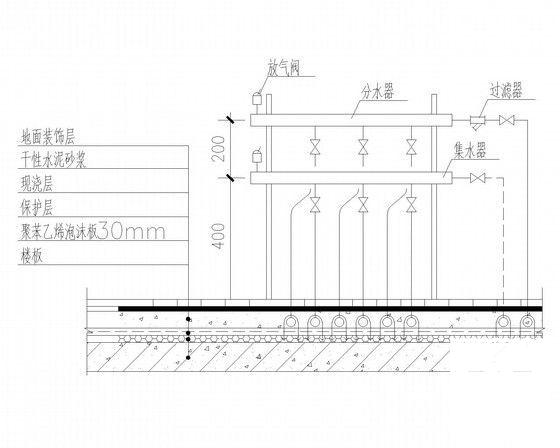

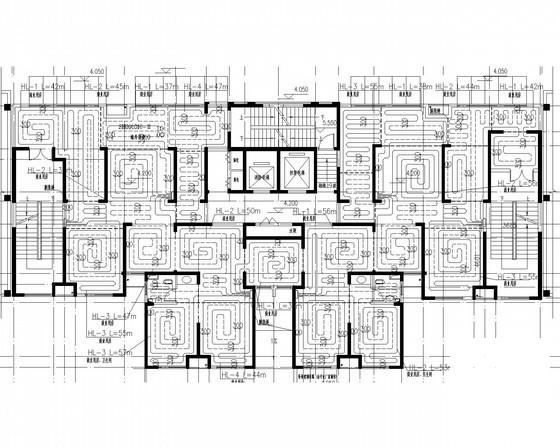

1.户内采用地面辐射供暖方式。
2.采暖系统为分户独立系统，每个采暖入口采用异程系统。
3.采用一户一表、 分户计量 ，热表流量范围为0.5~5m/h......
四、通风系统：
1.地下室自行车库利用自然排风井自然通风。
2.地下室配电间，电梯机房均设置机械排风，排风量按5次/h换气次数计算。
3.前室设置了正压送风系统(ZS-D-1)，正压风机设置于地下一层机房......

图纸共56张。
