综合商业体基坑支护全套方案设计大样图平面布置图及剖面图

该资料为 综合商业体基坑支护全套方案图纸

一、项目概要

该项目总净占地面积约4.3万m2，包括2栋超高层办公楼，3栋住宅楼，3栋商业楼，1栋公租房。该项目±0.00暂定32.15m，基坑面积约26300m2/，其中二层地下室面积约11300m2/，三层地下室面积约15000m2/，基坑周长约730m。场地地势高低不平，场地地面标高暂定为26.0~31.0m。基础形式为钻孔灌注桩基础，基坑顶标高依据场平标高以及周边现状地形图确定为30m~26m，基坑底标高依据地下室结构图纸确定15.4m~21.8m，基坑开挖深度计算至底板或者承台垫层低，基坑开挖深度为3.2~14.9m。

3.根据湖北省地方标准《基坑工程技术规程》DB42/T159-2012，结合本项目地质资料及周边环境状况，判定该基坑北侧工程重要性等级为二级，其余为一级。基坑支护设计使用期限为一年。

4.基坑总体支护方案：结合该地区基坑设计的相关经验，本基坑支护方案拟采用方案：三层地下室主要采用φ1000mm~1300mm双排钻孔灌注桩+桩顶放坡，东南角及西侧采用2道钢筋砼内支撑方式支护；二层地下室主要采用放坡，局部采用φ700mm和φ1000mm悬臂桩支护。

5.北侧：外墙距离红线约16m，红线外为规划空地,空地外19~22m为污水处理厂。

东侧：外墙距离红线约11m，红线外11m为在建天风大厦，东北角有一栋已有11层建筑楼，距离红线2~14m。

南侧：外墙距离红线约23m，红线外为某道路。

西侧：红线外为规划空地，西北侧红线外有三栋1~6层建筑。

场地位于地铁安全保护区范围线内，轨道近期影响线外。红线距离控制线约10m。

正式施工前需对管线进行探明并进行保护后再进行开挖。

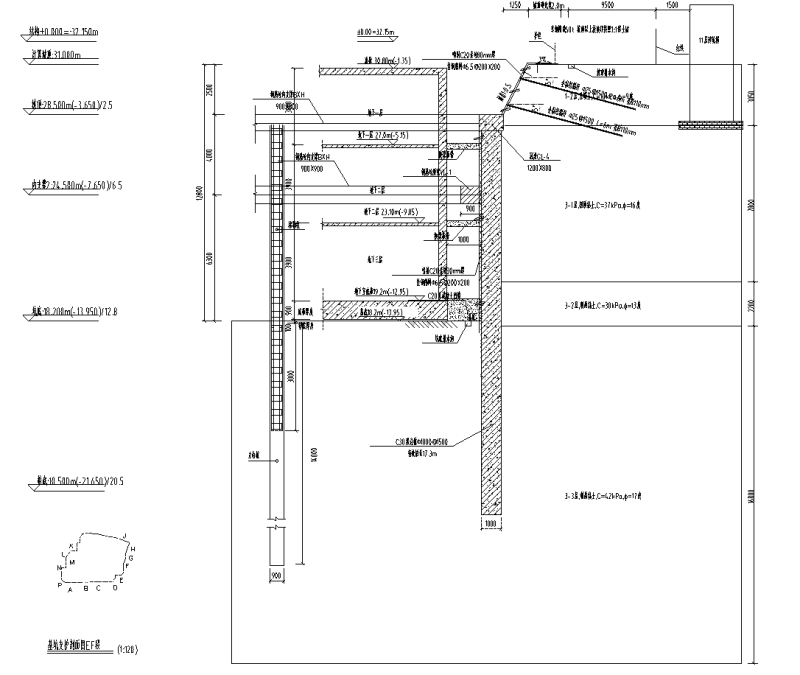

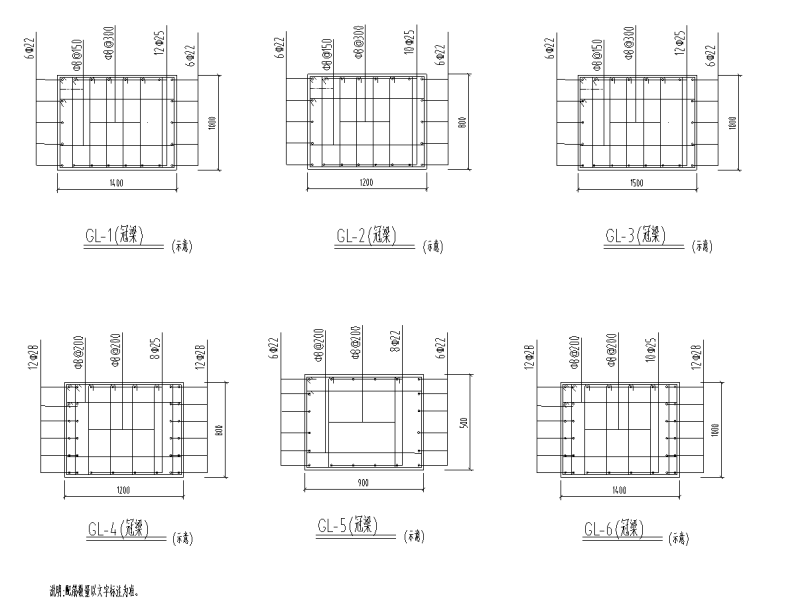

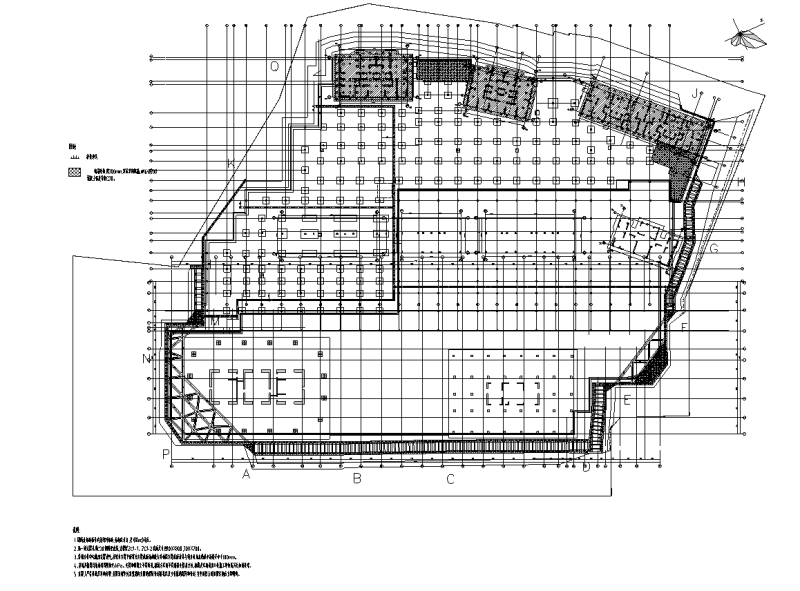

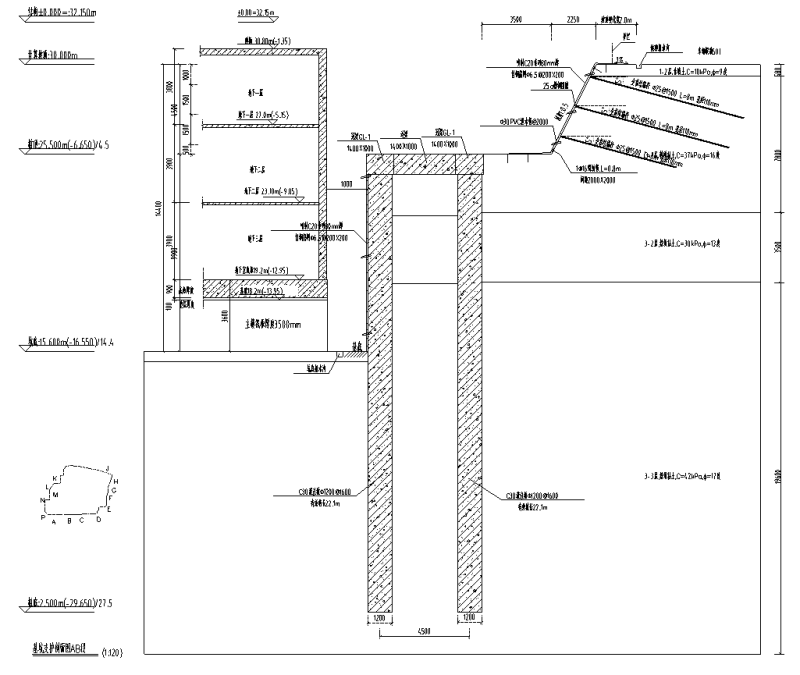

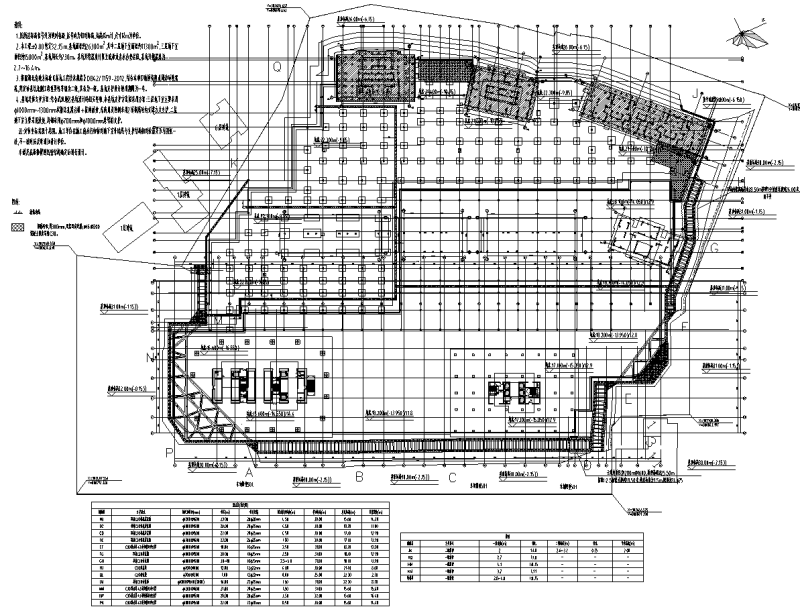

二、相关图片
