花园综合服务区酒店基坑支护施工大样图cad平面布置图及剖面图

该附件为: 广州花园综合服务区酒店基坑支护施工图2019 ,格式为CAD,图纸节点清晰,同类工程可下载参考。
一、 总体原则
  1. 施工前应排查周边管线,避免支护结构破坏周边管线,位于红线内的管线需迁移保护;
  2. 靠近基坑边的承台,施工时应采用跳挖工艺。
  3. 锚索施工前施工单位需配合业主摸查清楚周边建筑物基础情况,确保锚索施工不影响已建建筑物基础,锚索可角度根据现场实际适当调整。
二、 桩基设计详细说明:
  1. 泥浆中浇注混凝土时,导管应始终埋在混凝土中,严禁导管提出混凝土面,导管埋入深度以2~6米为宜,不得小于1米,一次提管不得超过4.5米,应防止钢筋笼上浮,导管在提升时不得碰撞钢筋笼。考虑到水下灌注混凝土的质量,按水下灌注砼配制,并应采用商品混凝土。由于桩顶部分混凝土与泥浆混杂,质量受到影响,混凝土实际灌注应比设计桩顶标高高出800mm。
  2. 纵向钢筋种类用HRB400级。纵向钢筋的接长采用焊接,接头位置应相互错开,且在35d或500mm(取大值)的同一接头连接区段范围内钢筋接头不得超过钢筋数量的50%,主筋与箍筋50%应点焊。
  3. 横向加劲箍及螺旋钢箍种类分别用HRB400级;定位筋沿钢筋笼每圈3~4个均匀布置,竖向间距2~3米。
  4. 钢筋笼在制作、运输、吊装过程中应采用有效措施确保施工安全、防止钢筋笼变形,钢筋笼入孔后应及时浇注混凝土;
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 基坑支护平面布置图
    基坑支护平面布置图
  • 边坡支护大样图
    边坡支护大样图

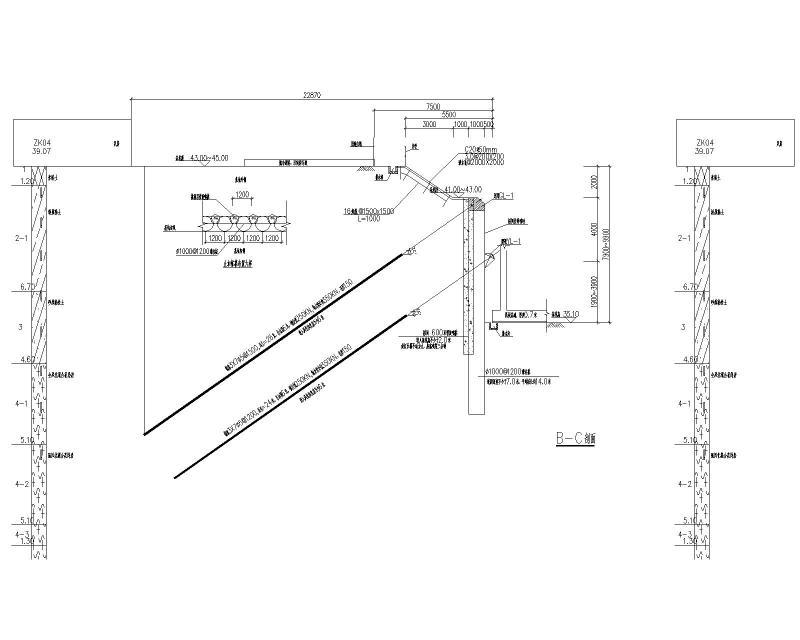

  • 基坑边坡剖面图
    基坑边坡剖面图

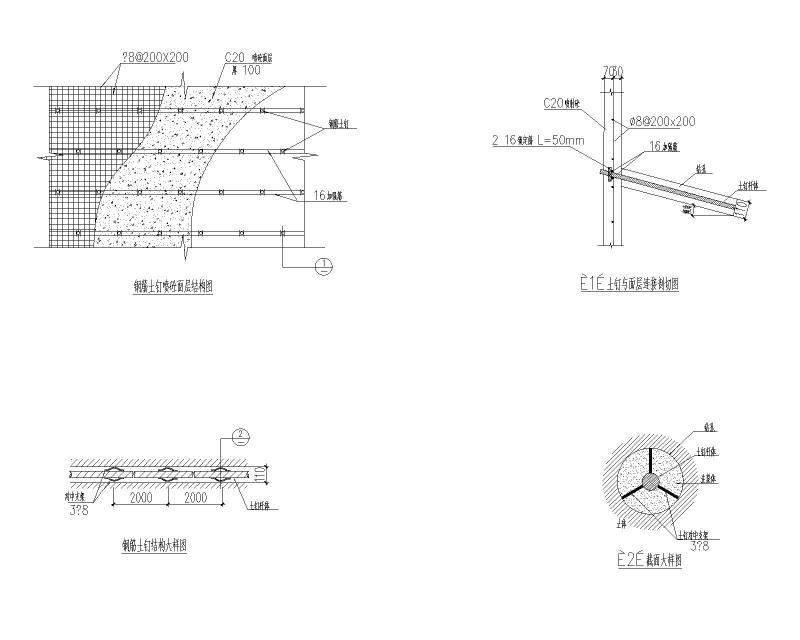

  • 喷锚支护大样图
    喷锚支护大样图

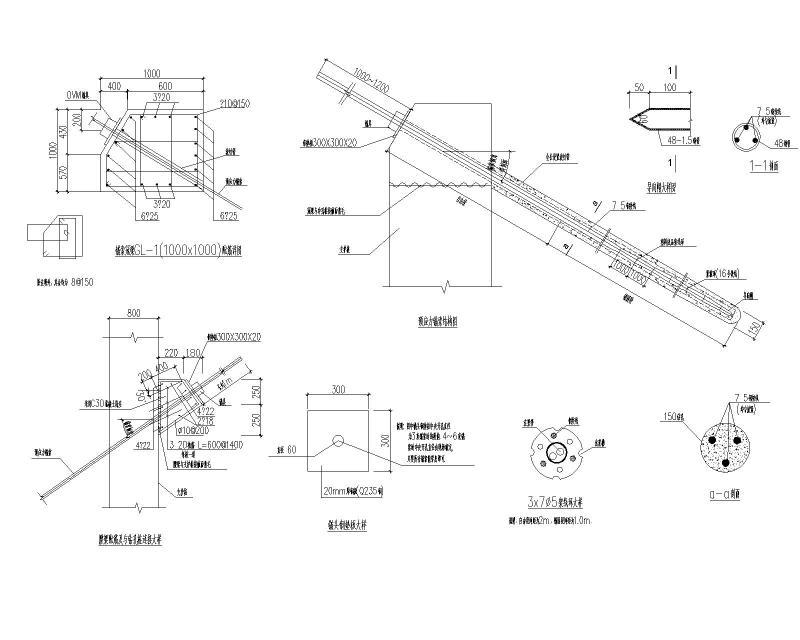

  • 支护结构详图
    支护结构详图
  • 桩基大样图
    桩基大样图
以上是部分截图,请下载附件后查看完整高清内容
