45米两连跨3层门式刚架结构厂房结构CAD施工图纸

附件详情

该项目是某垃圾焚烧厂项目，主体结构地上3层，门式刚架结构，45米（2连跨），柱顶标高10.7米，基础设计等级为丙级，长螺旋钻孔泵压砼桩复合地基，抗震设防烈度为7度。

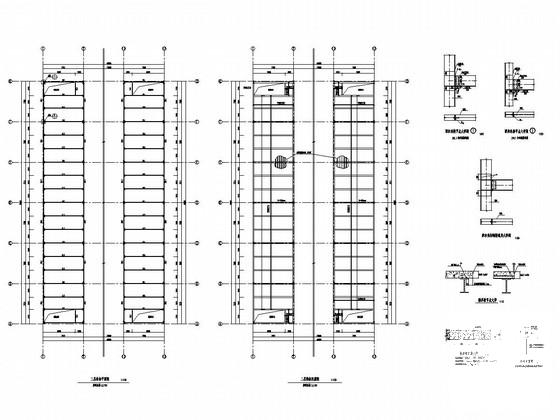

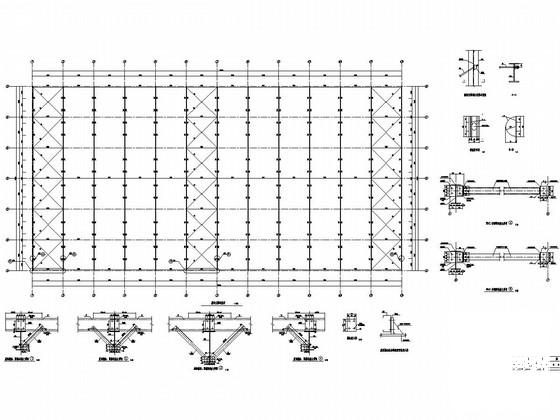

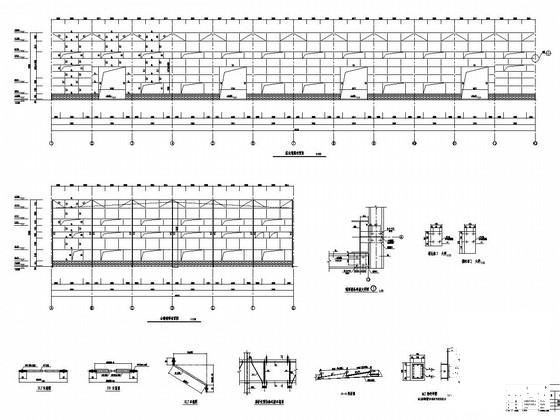

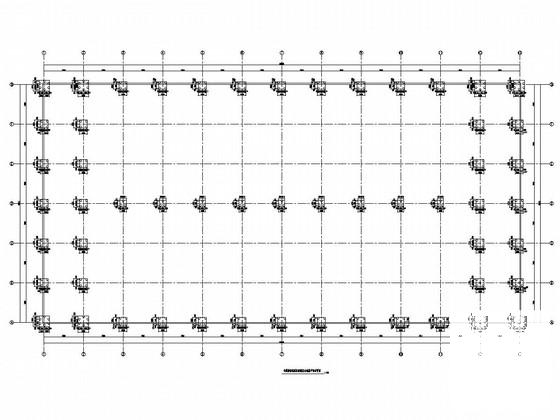

该资料包含： 结构设计说明 ，桩位布置图，基础布置图，锚栓布置图，各层结构平面图，门式刚架布置图，屋面支撑布置图，纵向墙梁布置图，山墙墙梁布置图，钢架结构图，楼梯结构平面及剖面详图等共计14张图。
