11万平24层会展中心及酒店给排水消防CAD施工图纸(自动喷水系统)
- 附件设计说明：有
- 建筑类别：酒店
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：112393.98平方米
- 建筑地上层数：24层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：泵房
- 项目所在地：山东
附件详情
- 自动喷水系统平面图布置图
- 给排水、消防平面图
- 生活、消防泵房平面图
- 集水坑、消防水池剖面图
- 消火栓系统原理图
- 自动喷水系统原理图
- 生活给水系统原理图
- 热水系统原理图
- 排水系统原理图
附件详情
该项目总建筑面积112393.98平方米，建筑层数，地下1层，地上24层，建筑高度97.9米，耐火等级一级，抗震设防烈度：六度
，共25张。

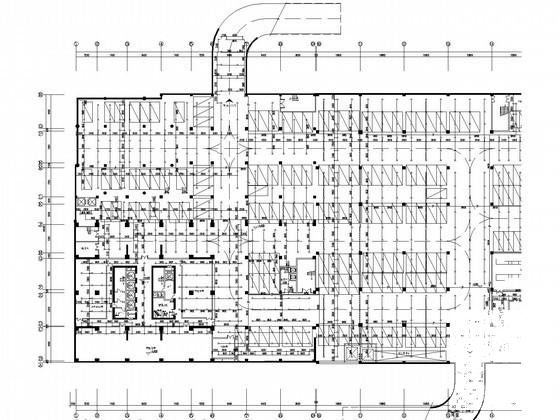

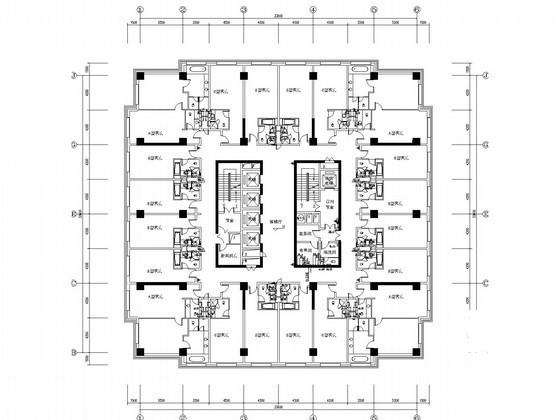

酒店消防给排水平面图

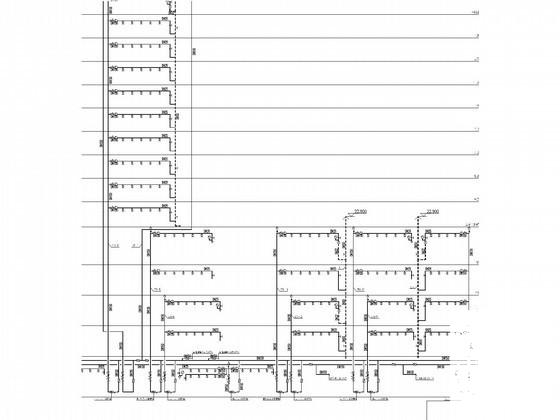

热水系统原理图

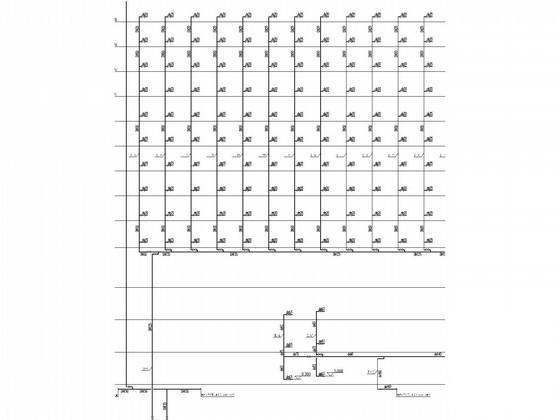

生活给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：8.18 MB
- 收藏次数：0
-
文件名称：
附件-995859887505775865775.rar
