8万平39层五星级酒店给排水消防CAD施工图纸(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：酒店
- 建筑高度类型：超高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：80000平方米
- 建筑地下层数：39层
- 图纸设计深度：施工图
- 参考图纸：61张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水分区：四区以上
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 特殊系统：游泳池
- 大样节点：泵房,卫生间
- 项目所在地：贵州
附件详情
- 给排水设计说明
- 给排水消防平面图
- 喷淋平面图
- 热水系统原理图
- 消火栓给水系统原理图
- 湿式自动喷水灭火系统原理图
- 污水系统原理图
- 雨水系统原理图
- 消防水池、泵房大样图
- 卫生间给排水大样图
- 游泳池管道布置图
附件详情
该项目为五星级酒店，总建筑面积8万平方米，建筑高度150米。设计范围包括红线以内室外和室内给水排水及
消防系统
。
，共61张。

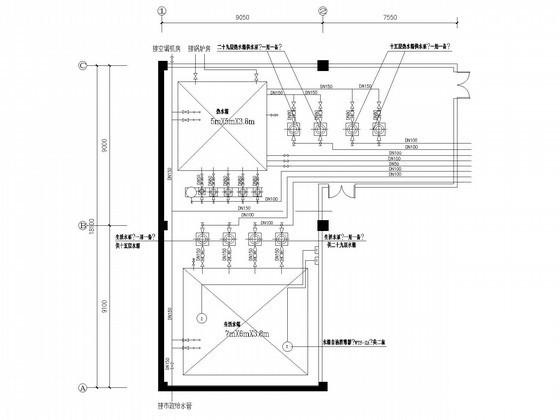

泵房平面图

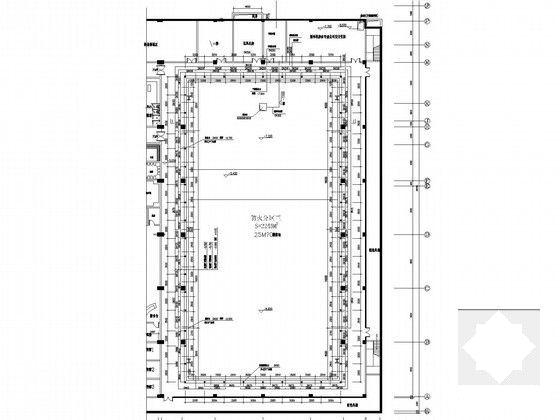

喷淋平面图

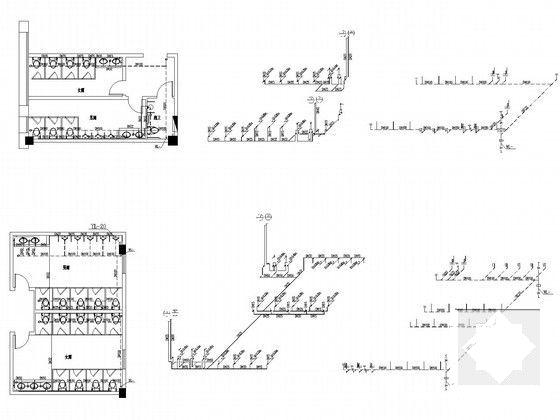

卫生间系统大样图
游泳池管道布置图
热水系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：7.29 MB
- 收藏次数：0
-
文件名称：
附件-995859808077657577979.rar
