9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:办公,工业建筑
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):20

附件详情

一、项目概要及设计范围

该项目为一9层通信生产办公楼。建筑面积约9777平方米。建筑高度为36.8米。属二类高层。其中一层主要为营业厅,三~六层为机房,其它层主要为办公用房。

二、系统设计

(一).生活给水系统
水源来自城市市政给水管,采用市政给水管---生活水箱---生活变频供水装置---各生活用水点。生活变频水泵和生活水箱(有效容积9吨)设于室外泵房内。一至三层采用市政水压直接供水,其余各层采用生活变频供水装置供水。屋顶消防水箱由生活变频装置补水,浮球阀控制进水。

(二).消火栓系统
1.室外消防用水量为20L/S,室内消防总用水量为40L/S,其中室内消火栓系统为20L/S,自动喷淋取20L/S(火灾等级为中危险级I级,喷水强度为6L/min.m)。
2.水泵房和消防水池(有效容积不小于200m)单独设于室外。消火栓用水由消火栓加压泵供给,火灾初期用水量和压力由屋顶水箱消防贮水量和气压罐增压稳压装置保证。一至五层均消火栓采用减压稳压消火栓。

(三).自动水喷淋系统
1.一层营业厅和二层会议室设湿式自动喷水灭火系统。喷淋系统由屋顶消防水箱和室外泵房喷淋加压泵联合作用。喷淋加压泵由泵房内报警阀直接控制。屋顶消防水箱出水管与加压泵出水管在报警阀前相连。一层喷淋水平干管设减压孔板,孔径为80毫米。
2.在每层喷淋干管上设水流指示器和电触点信号阀,系统最不利点处设末端试水装置,每个水流指示器所带的最不利点处设DN25试水阀。

(四).排水系统
室内污水排至室外,经化粪池处理后再排至市政排水管网。各积水坑排水由潜水泵排至室外雨水系统。

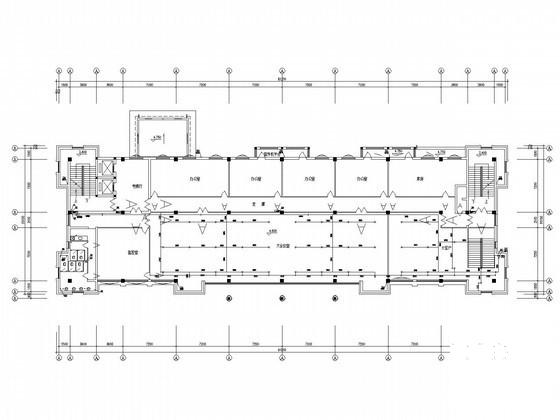

二层给排水平面图

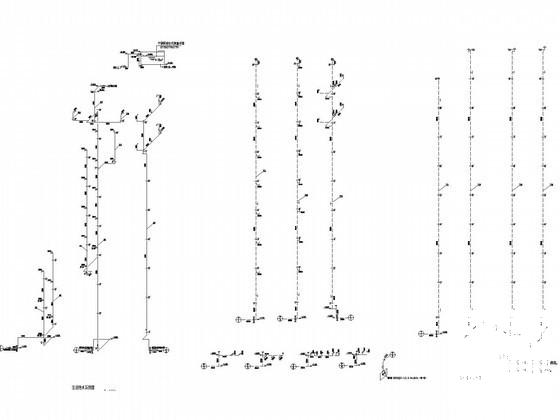

生活给排水、雨水系统图

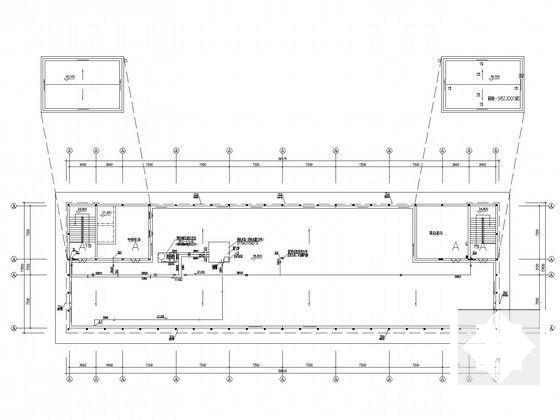

屋顶给排水平面图

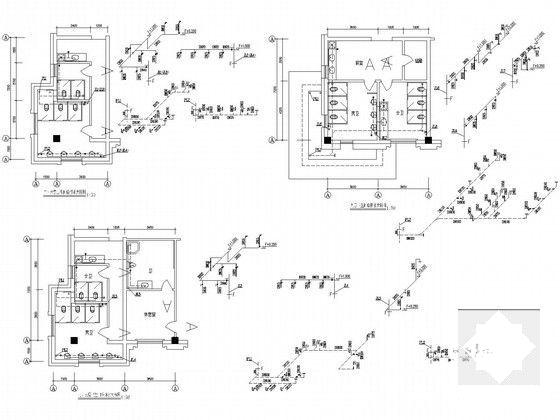

七、八层卫生间给排水大样图

七、八、九排烟平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

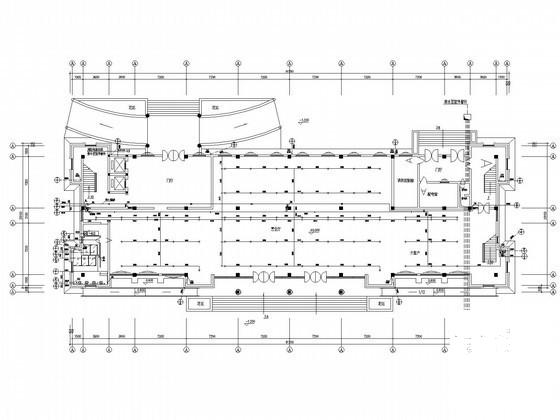

  • 9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
  • 9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统) - 5
    第 5 张图
  • 9层通信生产办公楼给排水、排烟及消防CAD施工图纸(自动喷水灭火系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
