6层高校综合楼给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水
  • 排水体制:雨污分流
  • 大样节点:水箱
  • 项目所在地:湖南

附件详情

项目概要及设计范围
该项目地上6层。
设计内容包括:给水系统、排水系统、污废水系统、雨水系统、灭火器配置、消火栓系统、自动喷水灭火系统等内容。
(一)生活给水系统
给水水源引自校园给水管网,由市政给水直接提供,给水压力为 0.30MPa。
(二)生活污水系统
1、该项目室内排水采用雨污分流制,污水进室外化粪池后排至污水站,雨水直排至厂内雨水管网。
(三)雨水系统
1.屋面雨水、屋面天沟及较大的露台雨水设雨水斗排放,采用87型雨水斗或侧排式雨水斗;较小的露台雨水采用直立或侧排式地漏排放。
2.屋面雨水经雨水斗和室外雨水管排至室外明沟、室外雨水口或雨水检查井。
3.室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。
(四)消火栓给水系统
1、该项目室内消火栓用水量 15L/S;室外消火栓用水量 30L/S。
2、本栋楼由校区总消防给水引入两路进水管,本区域设室外地上式消火栓3套,室外消火栓的间距不大于120m,距路边不大于2m,距房屋外墙不小于5m,满足室外消防用水。
3、艺体中心设消防水池,水泵房内设消防加压泵,一用一备。
... ...

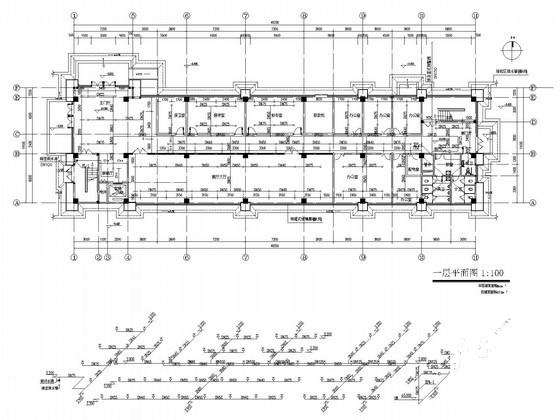

一层平面图

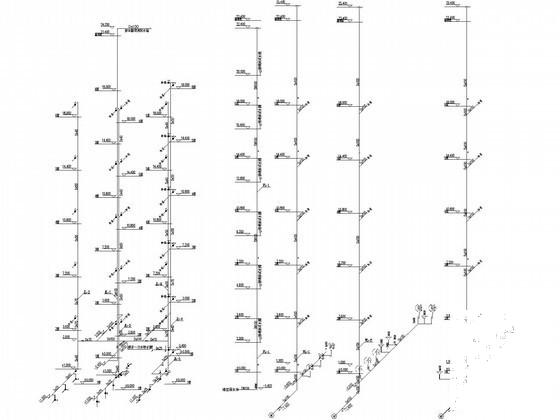

给排水系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 6层高校综合楼给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 6层高校综合楼给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图

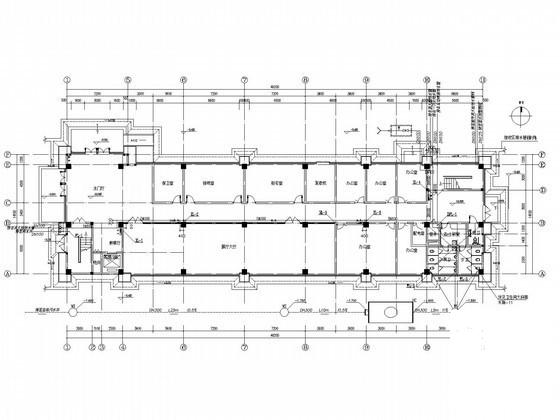

  • 6层高校综合楼给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
