16层商住楼建筑给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,稳压泵
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计说明

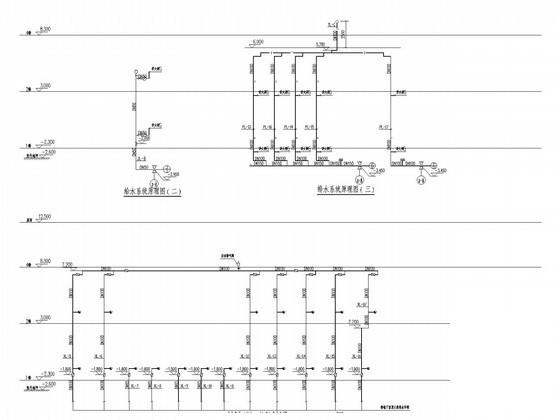

  • 给水系统原理图(一)
  • 消火栓系统原理图(一)
  • 排水系统原理图(一)
  • 排水系统原理图(二)
  • 自动喷水灭火系统原理图(一)
  • 给水系统原理图(二)
  • 排水系统原理图(三)
  • 消火栓系统原理图(二)
  • 自动喷水灭火系统原理图(二)

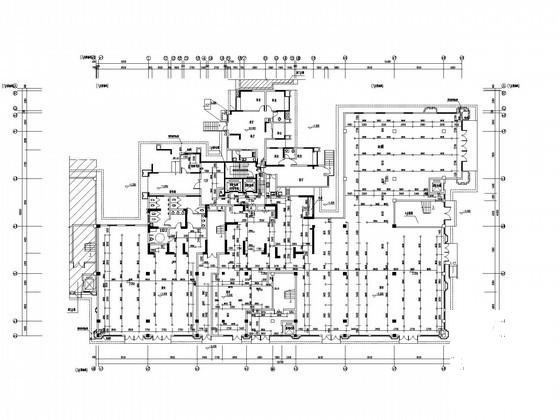

  • 负一层给排水及消防平面图
  • 一层给排水及消防平面图
  • 一层自喷平面图
  • 二层给排水及消防平面图
  • 二层自喷平面图
  • 三层给排水及消防平面图
  • 三层自喷平面图
  • 四~十六层给排水及消防平面图
  • 四~十六层自喷平面图
  • 电梯机房层给排水及消防平面图
  • 给排水大样图

附件详情

项目概要:该项目是一商业住宅楼给排水项目,建筑层数为地上十六层,地下一层;建筑高度为49米,建筑总面积为9900平方米。为16层二类商住楼。建筑耐火等级为二级。
设计范围:生活给水系统、生活排水系统、消火栓给水系统、灭火器配置、自动喷水灭火系统
,共计16张图纸

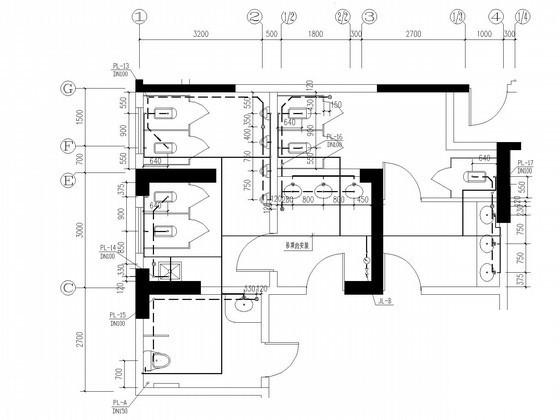

卫生间大样图

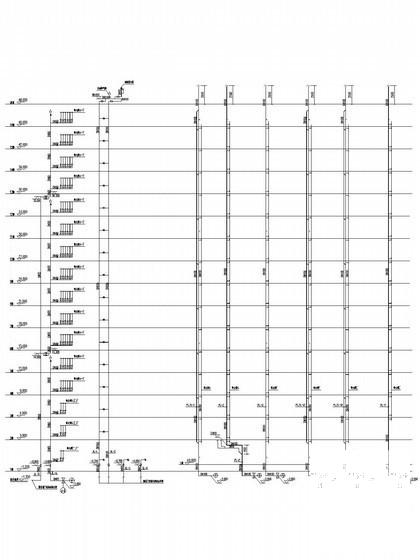

消火栓及喷淋系统原理图

给排水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 16层商住楼建筑给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 16层商住楼建筑给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 16层商住楼建筑给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 16层商住楼建筑给排水CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
