单层门式刚架厂房结构设计方案CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：5年,25年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：22.5m
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
钢
结构设计说明

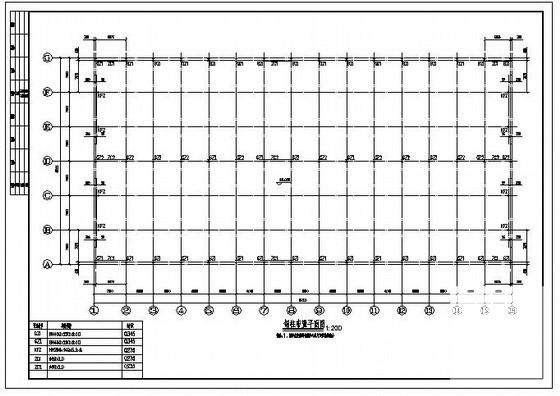

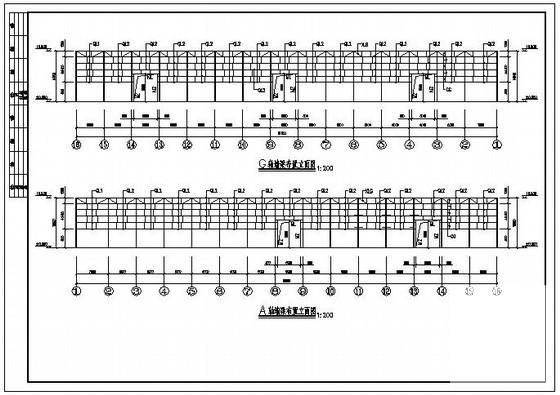

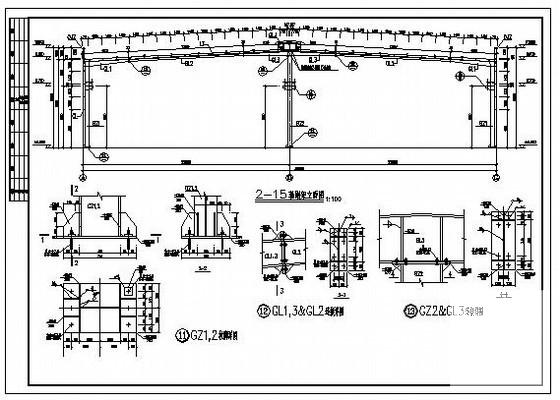

、锚栓布置平面图、钢柱布置平面图、吊车梁布置平面图、屋面钢结构布置平面图、屋面檩条布置平面图、墙梁布置立面图、气楼及雨篷结构布置图、刚架立面图、吊车梁详图、3000型气楼大样、
节点详图
共22张图纸。

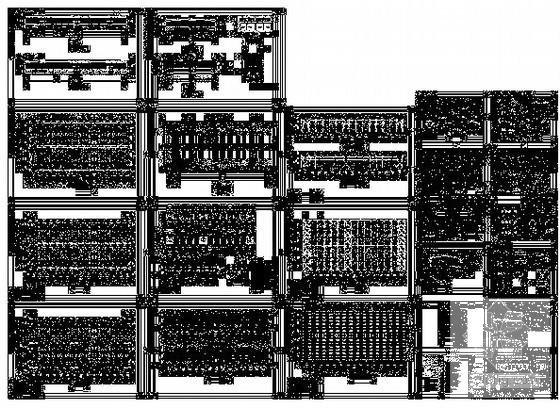

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
