T梁桥边桥CAD施工图纸设计36张
附件详情
- 设计总说明
- 主要工程数量汇总表
- 桥梁平面位置图
- 工程地质剖面图
- 桥型布置图
- 横断面布置图
- 桥面布置图
- 桩基坐标图
- 护砌结构图
- T梁一般构造图
- T梁钢束构造图
- T梁梁肋钢筋构造图
- T梁翼板钢筋构造图
- T梁中横隔板钢筋构造图
- T梁端横隔板钢筋构造图
- T梁梁端封锚钢筋构造图
- T梁梁端锚下钢筋构造图
- 桥面铺装钢筋构造图
- T梁支座及预埋钢板构造图
- 支座垫块及支座挡块构造图
- 模数式伸缩缝构造图
- 防撞护栏钢筋构造图
- 泄水管构造图
- 人行道构件和伸缩缝构造图
- 桥梁人行道栏杆构造图
- 边桥桥台一般构造图
- 边桥桥台盖梁钢筋图
- 边桥桥台耳背墙钢筋图
- 边桥桥台桩基钢筋图
- 边桥桥台挡块钢筋图
- 边桥桥头搭板钢筋图
附件详情
该桥分为三幅（中桥和两座边桥），该资料内容为两座边桥，边桥上部结构为1×20m矮T梁，下部结构为桩基接盖梁埋置式桥台。
……
设计技术标准：
设计基准期：100年；
设计汽车荷载：城-B级；
设计安全等级：I类
桥梁斜度：10度；
桥面净宽：路桥同宽；
……
共36张，。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

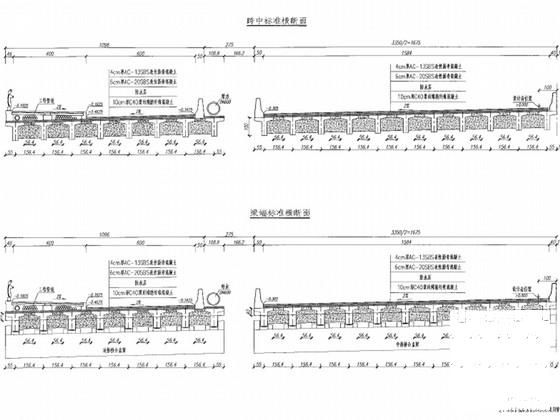

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.83 MB
- 收藏次数：0
-
文件名称：
附件-995798878505859799.rar
