（488048）米变线间距无平衡重连续梁挂篮CAD施工图纸设计(组合钢模板)

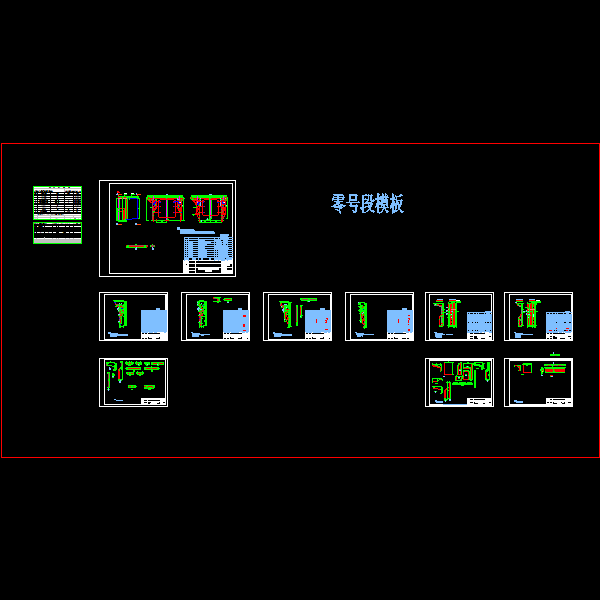

【技术性能】 　　 适应最大梁段重：115吨 适应最大梁段长：3.5米 　　 梁高变化范围：3.85—6.65米 最大梁宽：顶板5.6 4.84米、底板6.7米。 　　 走行方式：无平衡重走行 　　【挂篮结构】 　　 桁架：主桁架采用菱形架结构，二力杆件采用槽钢加钢板焊接成箱形梁，其刚度大、重量轻，其余横联杆采用型钢螺栓联接而成。 　　 挂篮及锚固系统：底模吊杆采用带板，材料为Q345B。侧模、内模吊杆及桁架、走行轨道锚杆采用φ25精轧螺纹钢筋，材料为40Si2MnV。内、外模和底模前锚点采用16吨千斤顶张拉后锚固，底模后锚点采用32吨千斤顶张拉后锚固，保证砼接口平顺。锚具采用YGM-25精轧螺纹钢专用锚具。 　　 走行系统：挂篮走行采用前滑后滚方式，前支点为滑船结构，后支点为滚轮结构。桁架移动由两台5吨手动葫芦牵引，桁架后部设两台5吨手动葫芦保护，防止桁架倾覆。 　　 外模系统：外模采用整体式钢模板，内模采用钢骨架加木模板或组合钢模板，底模采用平面钢模板，端模采用木模板。 　　【挂篮特点】 　　 ⒈挂篮结构简单，受力明确。 　　 ⒉挂篮前端及中部工作面开阔，可以从挂篮中部运送混凝土，便于轨道安装以及钢筋的吊装，加快施工进度。 　　 ⒊设有走行装置，后支腿为反扣轮沿轨道行走，前支座采用钢板与钢板相对运动（轨道上面涂黄油），磨擦力小，移动方便，外模、内模、底模可以一次到位。 　　 ⒋取消了平衡重，利用预埋竖向预应力筋锚固轨道和菱形架。进一步减轻了重量。 　　 ⒌拼装后，就可浇注1~12号段梁，施工更加方便。只要稍加处理还可用于合拢段施工。 　　 ⒍本结构拼装简单，重量轻，施工速度快，经济实用。 　　【图纸内容】 　　 包含支座明细，材料定额，挂篮计算、说明及施工工艺。该资料包含主桁架图；桁架组装图;挂篮锚固图；挂篮行走图；(48 80 48)米挂篮吊梁系统图；(48 80 48)米挂篮前吊装置图；（48 80 48）米挂篮底模系统图；(48 80 48)变线间距连续梁侧模图；(48 80 48)变线间距连续梁挂篮内模系统图；杭州-宁波48 80 48米零号段模板图；(48 80 48)米挂篮组装图等共60余张CAD图纸
