11层住宅楼的给排水CAD施工方案图纸(消防水泵接合器)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 雨水重现期:2年
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:集水坑

附件详情

该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统。 给水系统分两个区;五层及五层以下部分为低区,由室外市政给水管网直接供水;六层以上部分为高区,由室外市政给水管网直接供水;供水压力为0.52MPa。生活污水系统:该项目污、废水采用合流制。室内 0.000以上污废水重力自流排入室外污水管,地下室污废水采用潜水排污泵提升至室外污水管。雨水系统:屋面雨水设计重现期为2年,屋面采用87型雨水斗,屋顶花园采用平篦雨水斗,屋面雨水经雨水斗和室内雨水管排至室外雨水管道系统。消火栓系统:1)该项目为普通住宅楼,高度低于50m,室内消火栓设计用水量为10L/s,室外消防水量为15L/s。为保障消防用水量和水压,在小区内要求设置一座消防泵房,入户消防水压力不小于0.6MPa。 2)室外设1套地下式消防水泵接合器,供水管与消火栓给水管网相连。3)为保证消火栓栓口出水压力不超过0.5MPa,六层及六层以下消火栓采用减压稳压消火栓。

某11层住宅楼的给排水施工图

某11层住宅楼的给排水施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

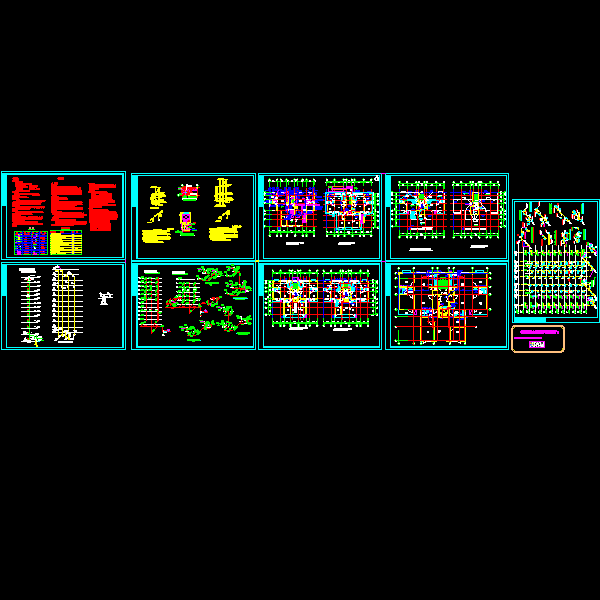

  • 11层住宅楼的给排水CAD施工方案图纸(消防水泵接合器) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
