市政道路路口天桥施工方案大样图47张CAD（钢箱梁独柱式墩）

资料简介
赚取积分

位置：湖南
使用性：人行桥
跨径大小和多跨总长：46.7m
承重构件受力情况：钢结构桥
使用年限：永久性桥

附件详情

桥位平面图
桥型布置图3
桥梁平面坐标图
管线平面图
钢箱梁构造图12
梯道一般构造图4
南侧梯道侧面
北侧梯道侧面
北侧坡道构造图
南侧坡道构造图
主墩构造图3
梯道、坡道构造图3
坡道桥墩构造图
主梁顶棚构造图
北侧梯道顶棚构造图
南侧梯道顶棚构造图
坡道顶棚构造图
桩基护壁钢筋构造
桩基钢筋构造图
桥墩与桩基础连接大样图
梯道下端扩大基础配筋图2
坡道下端扩大基础配筋图
玻璃栏杆大样图
支座及伸缩缝构造图
桥面铺装示意图
路面恢复平面示意图

附件详情

上部构造：上部构造采用钢箱梁，采用预制吊装施工,下部构造：桥墩采用独柱式墩，基础采用端承桩，桩长15m。桩基直径1.2米。桥下净空不小于5m。
桥面：0.5m(花坛) 0.15m(栏杆) 3.7m(人行宽度) 0.15m(栏杆) 0.5m(花坛)=5m；楼梯0.15 2.4 0.15=2.7m。现状道路车行道宽34m；规划道路6（人行道） 41（车行道） 6（人行道）=53m。公交车站位于天桥东侧，距离天桥230m。天桥建成后，南北侧楼梯占用宽度5.4m，剩余人行道宽度均为0.6m，借用建筑退让方式拓宽人行道至3.6m。栏杆总长236米。箱梁铺装采用FC35彩色纤维砼；梯道不设铺装层。桥面采用0.6×0.6m规格麻石铺装……共计47张CAD，设计于2014年

桥型布置图

钢箱梁构造图

主墩构造图

主梁顶棚构造图

坡道顶棚构造图

玻璃栏杆大样

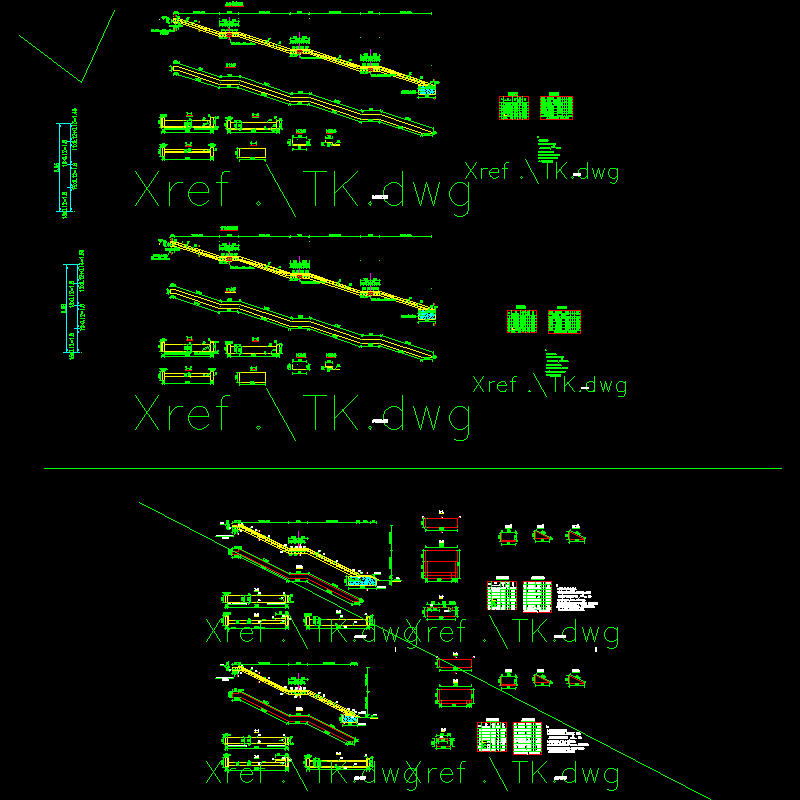

南侧坡道构造图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
