火车站冠梁砼支撑及腰梁挡墙工程施工方案(34页附大量设计CAD图纸)

项目概要:    车站长约419.75m,宽约23.5~27.2m,共设出入口10个,风亭7组,采用明挖法施工。    基坑采用明挖法,竖向设置4道支撑,火车站沿钻孔灌注桩顶设置一道冠梁,冠梁截面尺寸为1600×1000mm、1200×1000mm。第一道支撑为采用800×1000mm、附属区为800×800mm,第一道支撑与冠梁直接连接,标准段砼支撑水平间距8m,砼支撑中间设600×600砼连梁相连。300mm厚砼板撑中心标高同冠梁或支撑中心标高,支撑上方禁止堆载。    第二~四道支撑局部为800×1000砼支撑,支撑在1000×1000的腰梁上。支撑及腰梁均采用C30混凝土。300mm厚砼板撑中心标高低于临近钢管支撑中心线700mm,中心标高与混凝土支撑中心平齐。    冠梁混凝土标号为C35,砼支撑、腰梁、连梁、挡墙采用C30混凝土。    为防止基坑外水流、松土等进入基坑内,盾构井冠梁段顶部设置200mm宽C30混凝土挡墙,其高度一般高出场地平整后地面标高200~500mm。   ......   编制于2014年,共包含CAD设计图11张,施工方案23页。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

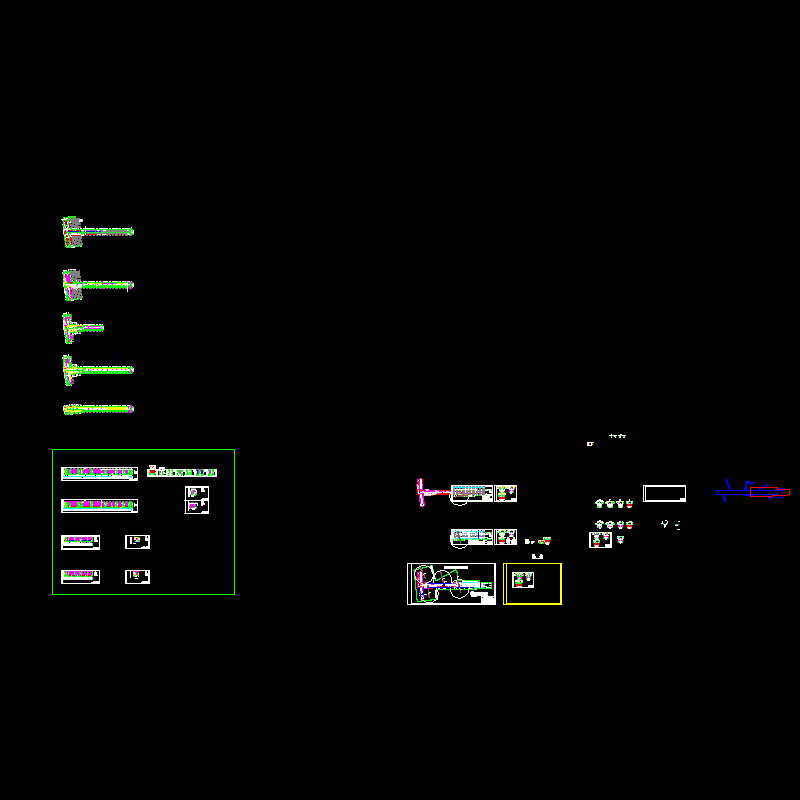

  • 火车站冠梁砼支撑及腰梁挡墙工程施工方案(34页附大量设计CAD图纸) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
