30米T梁桥上部结构设计说明书

附件详情

【设计资料】

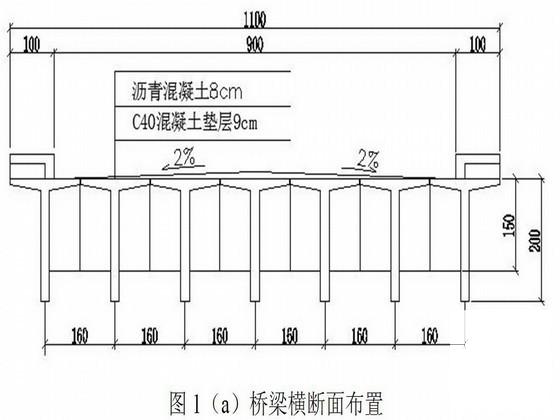

横断面尺寸：净-9+2×1.00m 荷载等级：公路-Ⅱ级
人群荷载：2.5kN/平方米 人行道+栏杆：5kN/平方米
永久荷载：桥面铺装层80mm沥青混凝土，90mm厚C40混凝土垫层
材料：主筋采用Ⅱ级钢，其他用Ⅰ级钢，混凝土标号C40。
桥梁纵断面尺寸：标准跨径 Lb=30m，计算跨径L=29.10m，桥梁全L=29.96m
【内容节选】
将车辆荷载的后轮作用于铰缝轴线上，P=140kN，汽车荷载后轮的着地长度为a1=0.2m，宽度为b1=0.6m，铺装层厚度……
钢筋：HRB335，fy=280 N/mm2 ;混凝土C40，查规范得fcd=18.4 N/mm2，ftd=1.65 N/mm2，取保护层厚度a=50cm……
作荷载横向分布系数沿桥跨方向的变化图形和支点剪力影响线，横向分布系数变化区段的长度 a=0.5*29.1-4.85*2=4.85m……
按照规范，梁的保护层c取50mm，c40混凝土fc=18.4MPa，ft=1.65 MPa， =1，设受拉钢筋四排布置，ho=h-200=1800mm，HRB335钢筋……
预拱度值按结构自重和0.5可变荷载频遇值计算的长期挠度值之和采用。汽车荷载频遇值为其标准值的0.7倍，人群荷载……
支座水平放置，且不考虑混凝土收缩与徐变的影响。温差36摄氏度时引起的温度变形，由主梁两端均摊，则每一支座的水平位移……
由于有7根T形梁，每根T形梁设2个支座，共有14个支座，且假设桥墩为刚性墩，各支座抗推刚度相同，因此制动力可平均分配，则一个支座的制动力为……
【内附图表】
1.纵断面布置图
2.荷载横向影响线

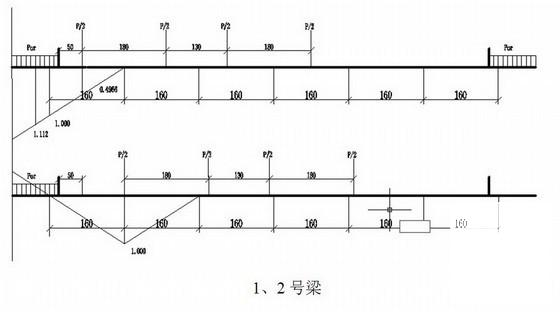

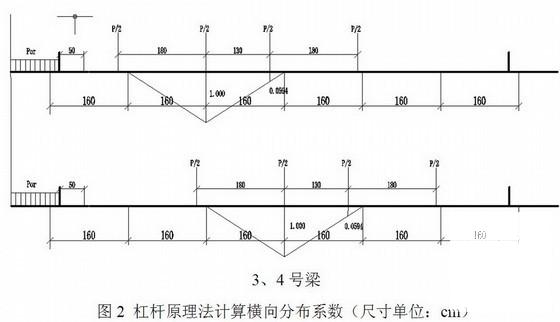

3.杠杆原理法计算横向分布系数

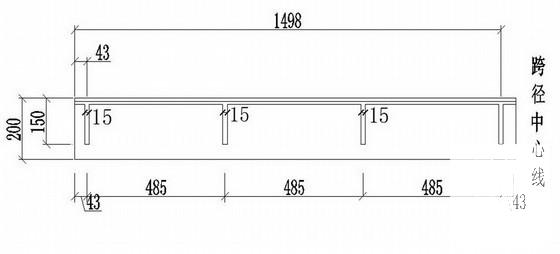

4.横隔梁尺寸图
5.G-M法计算横向分布系数计算图示
6.板式橡胶桥梁支座规格目录表
共32页
