公路三孔过水箱涵CAD施工图纸.dwg

附件详情

箱涵类型：三孔过水箱涵 净空高度：6米；填土高度：4米
设计荷载：公路-Ⅰ级 地基承载能力：≥230Kpa。
洞口建筑：洞口需要顺接河道，采用M10浆砌片石砌筑挡土墙形式。涵身建筑：涵身采用C30砼，其受力钢筋和构造钢筋采用HPB300和HRB335。箱涵通道采用就地浇筑工艺。全箱可采用两次浇筑，第一次浇至底板内壁以上30cm，第二次浇筑剩余部分。两次浇筑的接缝处应按施工缝处理。本箱涵为过水涵用途，洞口须设洞口铺砌和隔水墙。

【图纸内含】

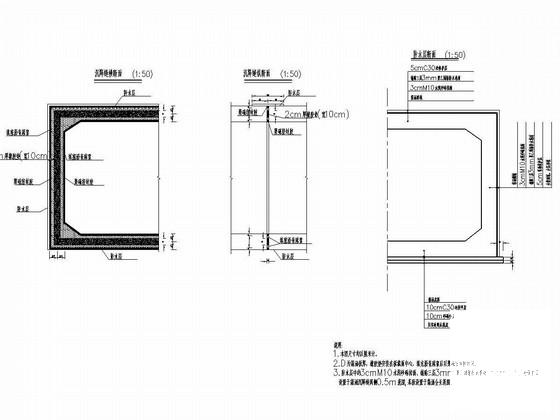

1-2.0m×2.0m箱涵沉降缝及防水设计图

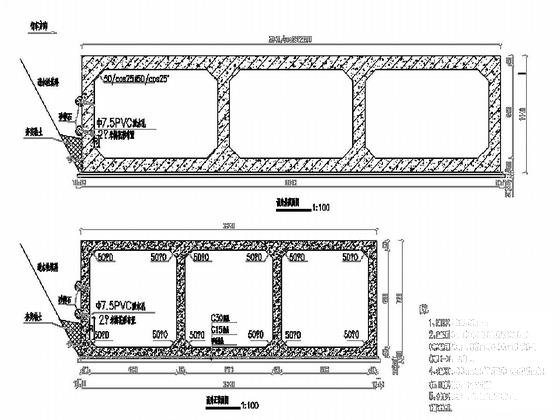

一般构造图

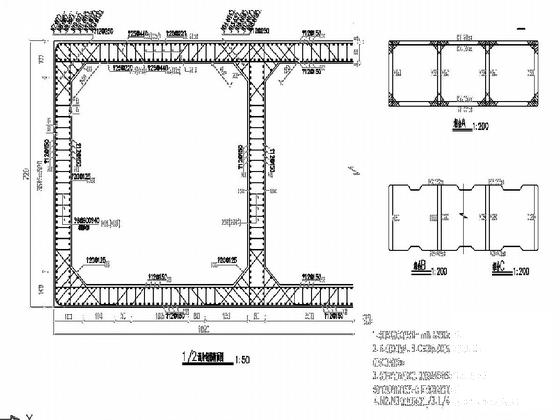

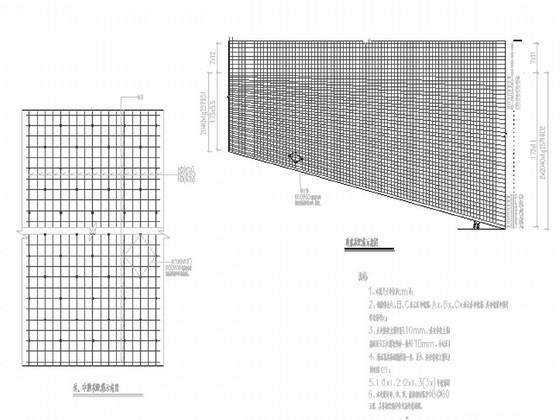

箱涵涵身钢筋构造图
涵身钢筋汇总表
单个斜交排架钢筋量
单个正交排架钢筋量
箍筋大样示意图
涵身变形缝构造
平面图、剖面图
……
共计13张
