5层框架结构体育训练馆结施施工大样图2016
-
建筑类别：体育
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.75kN/平方米
-
参考图纸：33张
-
设计年代：近代
该附件是
5层框架结构体育训练馆结施图
，出图时间是3月。
附件内含：结构设计总说明、梁构造通用图说明、预应力混凝土管桩设计说明、柱构造通用图说明、基础平面图、桩基础大样图、梁钢筋图、板钢筋图、柱钢筋图、地下室外墙钢筋图及大样图、墙身大样图、楼梯剖面图、楼梯配筋表等，cad格式，共计图纸33张。

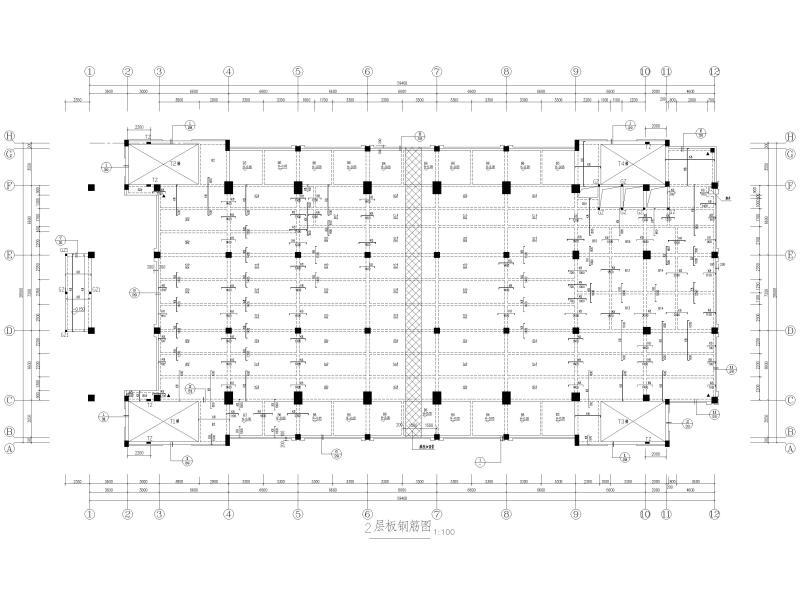

板钢筋图

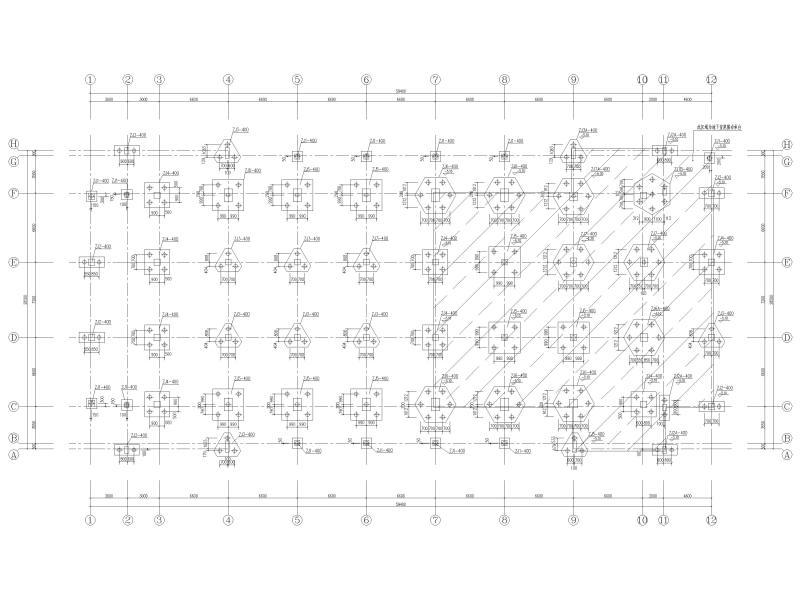

基础平面图

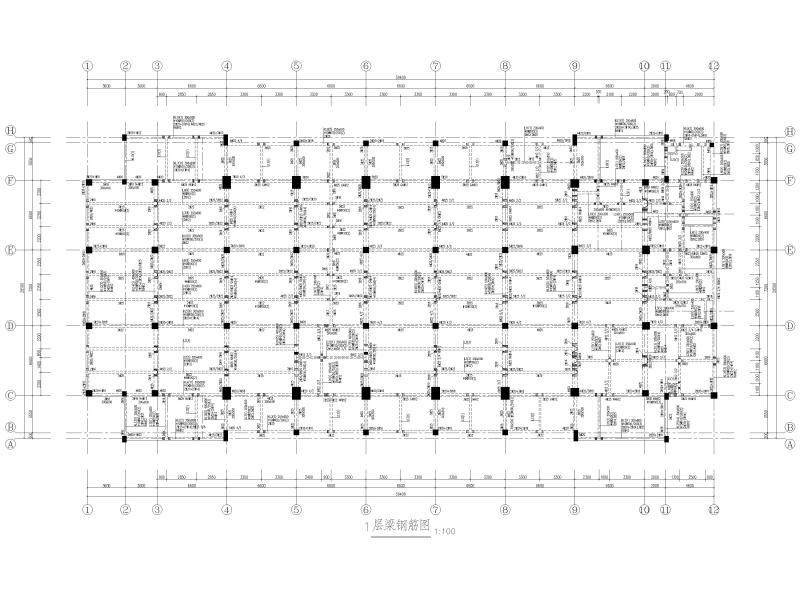

梁钢筋图

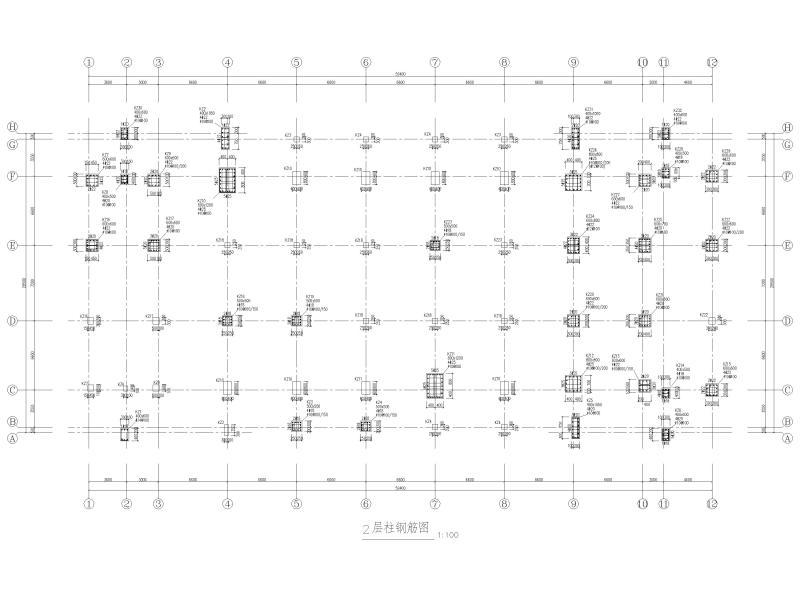

柱钢筋图

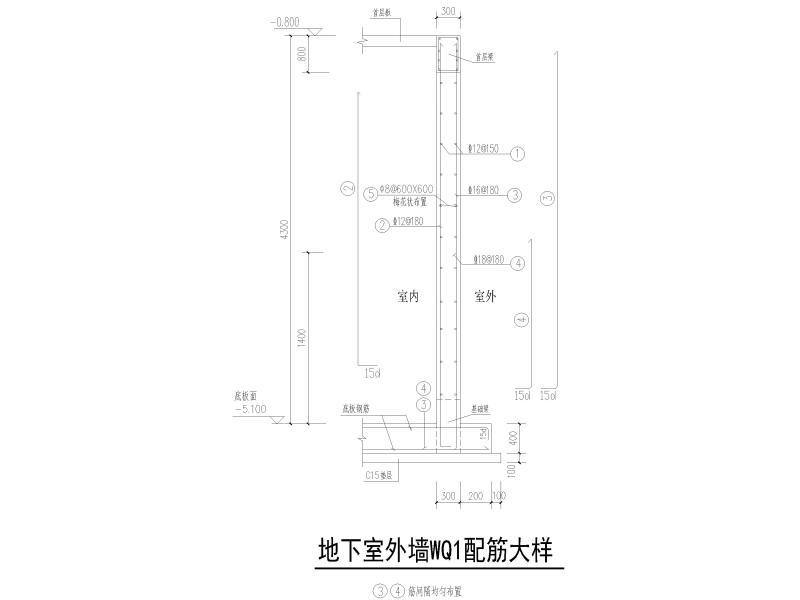

地下室外墙配筋大样
