7595m椭圆型钢箱混凝土塔柱空间双索面斜拉桥设计套图纸（135张飘浮体系）.dwg

附件详情

项目概要：

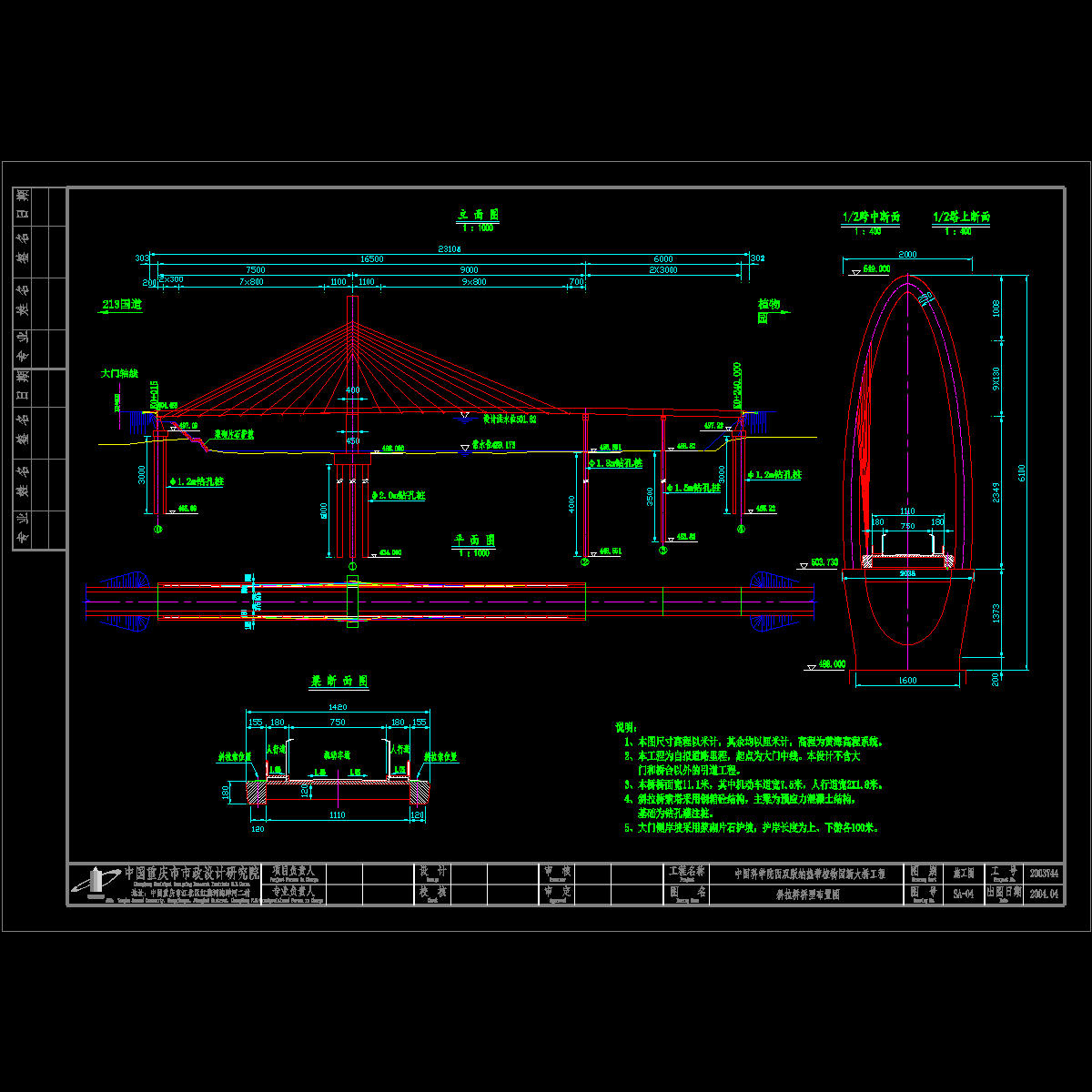

本桥主桥采用椭圆型钢箱混凝土塔柱空间双索面斜拉桥，飘浮体系。长75 95米，宽13.5米，引桥部分为2X30米预应力T型梁桥，预应力采用后张法施工，桥面连续结构，宽11.1米，大桥有效桥面横向布置为：1.8米（人行道）＋7.5米（机动车道）＋1.8米（人行道）=11.1米。
设计采用钻孔灌注桩基础，桩型选用摩擦桩，具体桩径、桩长根据具体墩台荷载验算而定。
......
技术指标：
机动车道：双向二车道
桥面布置：
引桥：1.8m（人行道）＋7.5m（车行道）＋1.8m（人行道）= 11.1m
主桥：1.55m（索区隔离带）＋1.8m（人行道）＋7.5m（车行道）＋1.8m（人行道）＋1.55m（索区隔离带）= 14.2m
桥面铺装：8 ～ 13.3cm 40号防水混凝土
桥面横坡为1.5%
......
设计于2004年，共135张CAD设计图。
