波纹钢管涵图纸通用图14张CAD图纸
资料波纹钢管涵图纸通用图，共计14张CAD图纸。含波纹钢管型号为TTHGΦD-t、波纹钢管型号为JTHGSΦD-T。节点清晰，推荐学习参考。资料介绍波纹钢管型号为TTHGΦD-t，D为内径，t为壁厚(3.0mm~6.5mm)，波高55mm，波距200mm；波纹钢管拼接成型后各接缝处及螺栓接口处用耐侯密封胶密封。波纹钢管型号为JTHGSΦD-T，D为内径，T为壁厚，直径范围为0.5m-2.0m高为2
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

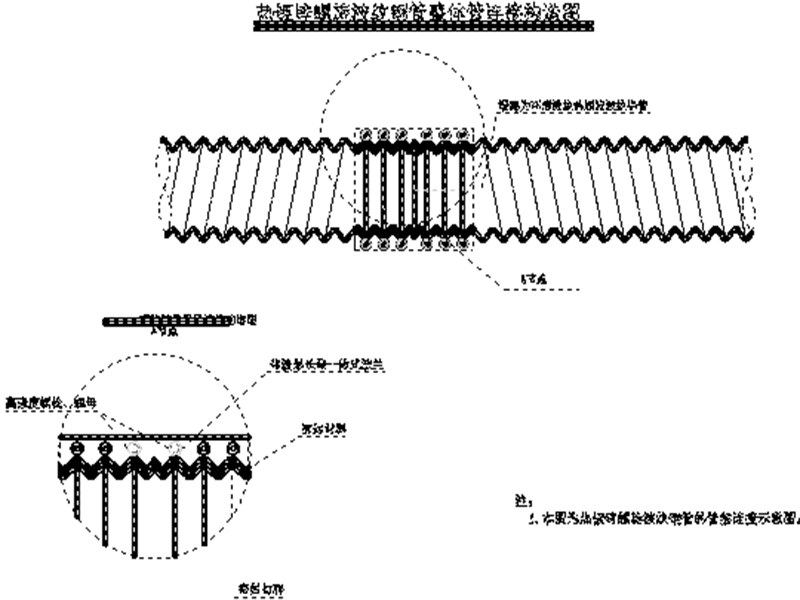

第 1 张图 -

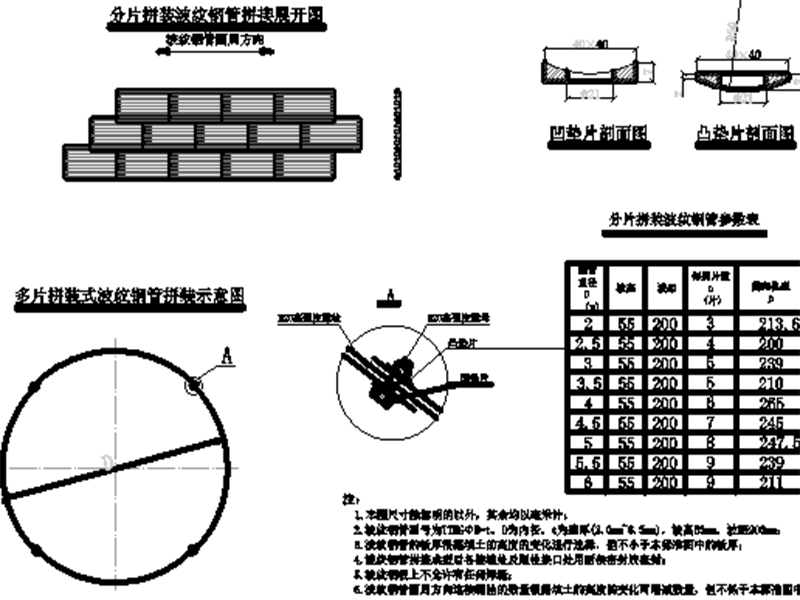

第 2 张图 -

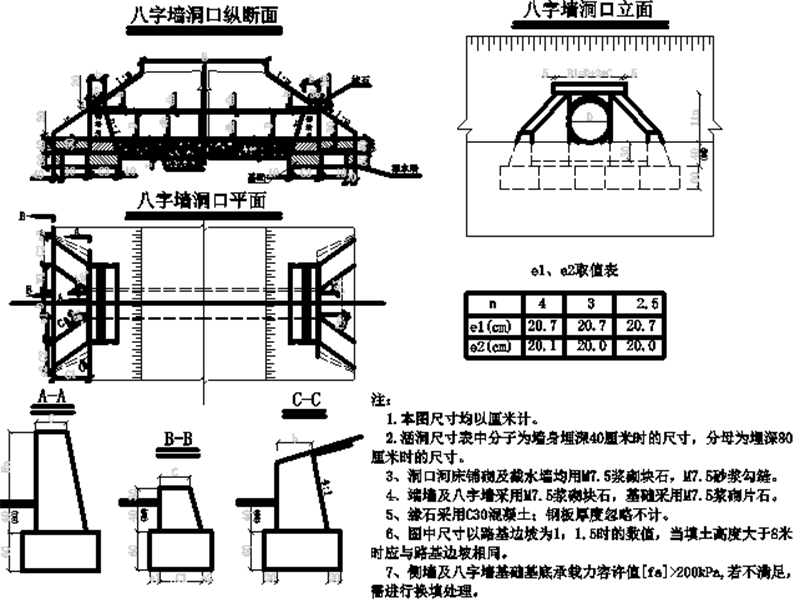

第 3 张图 -

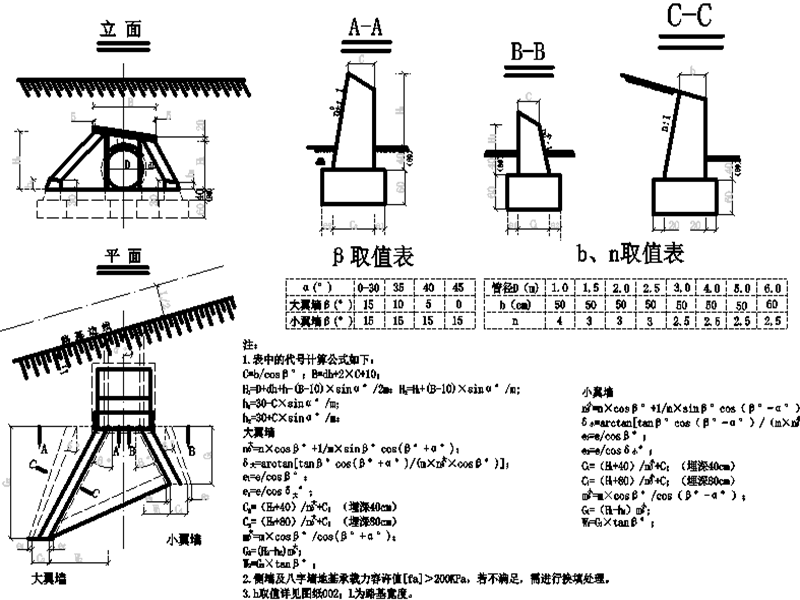

第 4 张图 -

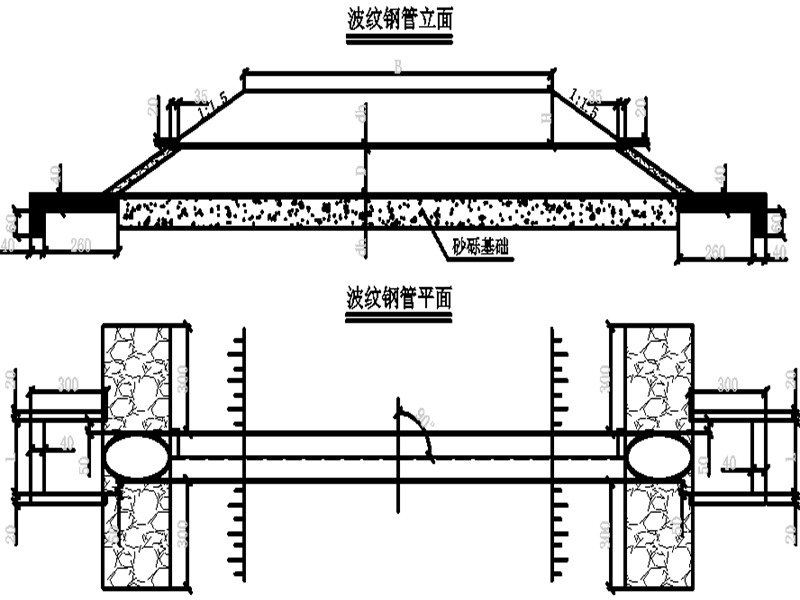

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-05-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.32 MB
- 收藏次数：0
-
文件名称：
附件-996797757789788800.rar
