4层商品交易所技术中心气体消防设计施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 消防设计:气体灭火系统
  • 大样节点:气体灭火
  • 项目所在地:重庆

附件详情

  • 无资料目录

附件详情

资料介绍:
1.该项目设七氟丙烷组合分配系统4套,保护14个防护区,共设置90L钢瓶150只。
2.本系统按全淹没灭火方式,设计喷放时间不大于10秒.
3.七氟丙烷管网系统储存容器的增压压力为5.6MPa。
七氟丙烷灭火剂是一种无色,无味、灭火后无固、液相残留物、不导电的气体。化学分子式是CF3CHFCF3,分子量为170,密度大约为空气的6倍。其灭火机理为一致化学链反应,还兼有以冷却、降低氧浓度的作用,其灭火机理及灭火效率与卤代烷“1301” 相类似,对于A类、B类火灾均能起到良好得灭火作用。

设计内容:七氟丙烷管网系统设计。

,图纸共10张。

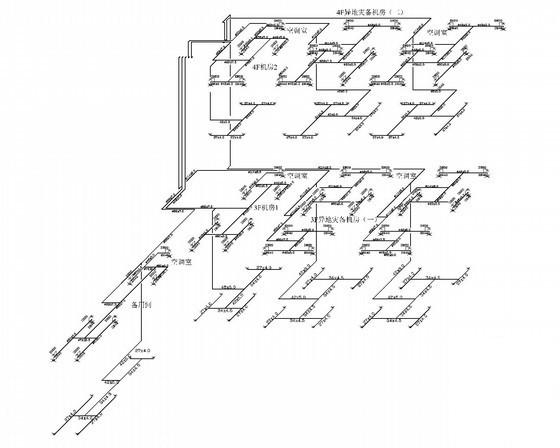

HR型七氟丙烷气体灭火系统系统四管网系统图

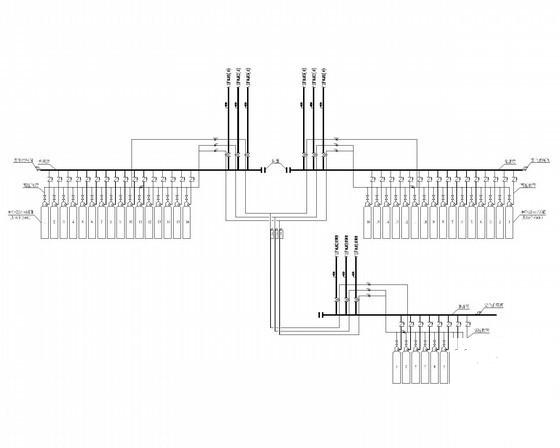

HR型七氟丙烷气体灭火系统系统二启动原理图

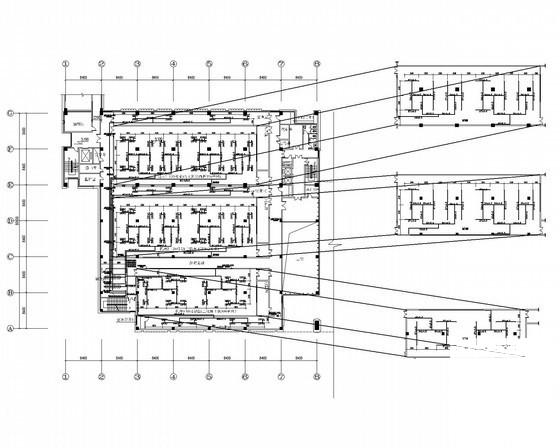

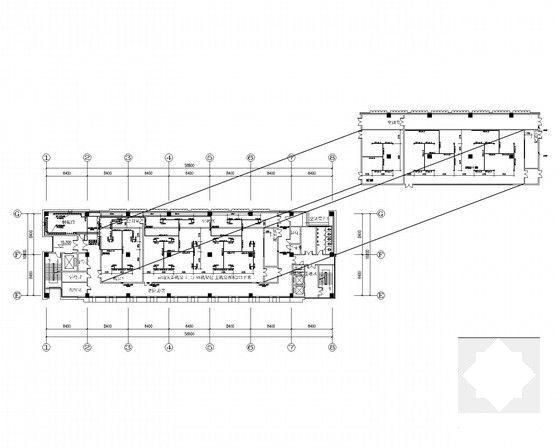

1#楼数据中心四层气体消防平面图

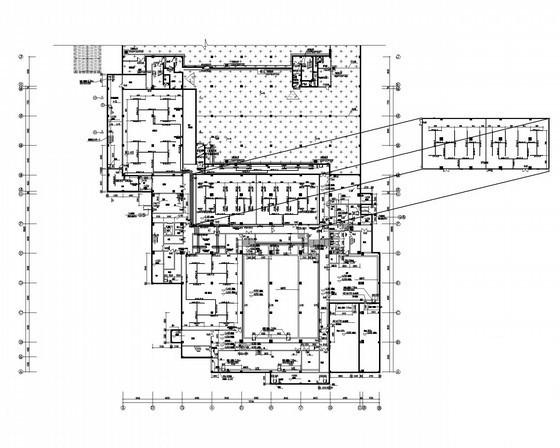

中心地下一层气体消防平面图
