20层层综合办公楼给排水消防CAD施工图纸(冷却循环水系统)

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：23000平方米
建筑地上层数：20层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：泵房,气体灭火,卫生间
项目所在地：湖北

附件详情

室内给水排水施工图
设计说明及图例
室内给水排水施工图施工说明
生活给水系统展开图
生活排水系统展开图
雨水系统展开图
冷却循环水系统展开图
消火栓给水系统展开图
自动喷水给水系统展开图
气体自动灭火系统
给排水平面图
卫生间放大平面图
水泵房放大平面及剖面图
室外给水总平面图

附件详情

该项目是高层办公楼，有三层裙楼和二十层塔楼组成，总建筑面积约2.3万平方米，建筑高度约为79.1米，地下室为车库和设备用房，地上用房主要为办公室，广告公司，功能厅等。设计内容包括室内生活给排水系统、雨水排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、冷却循环水系统、建筑灭火器配置。
，共26张。

气体灭火平面图

卫生间排水支管系统图

自动喷水给水系统展开图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

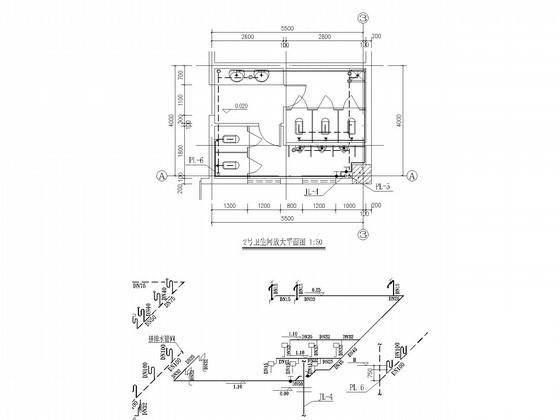

第 1 张图

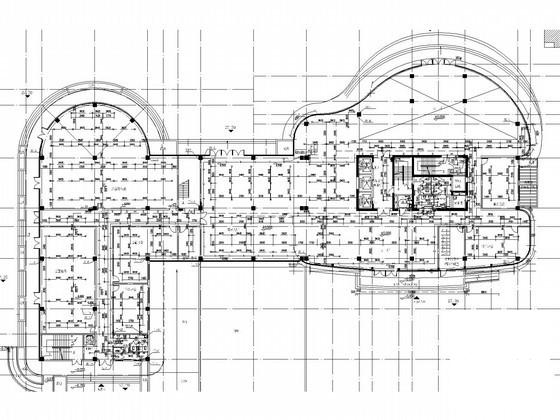

第 2 张图

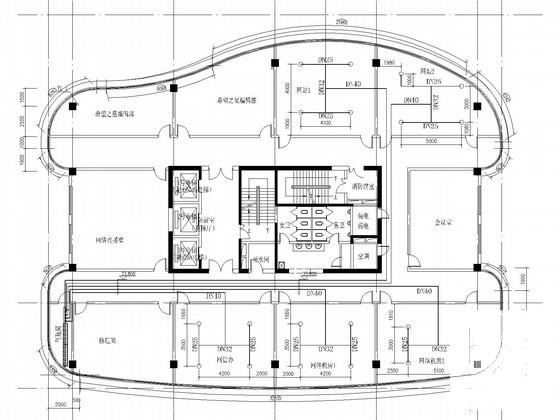

第 3 张图

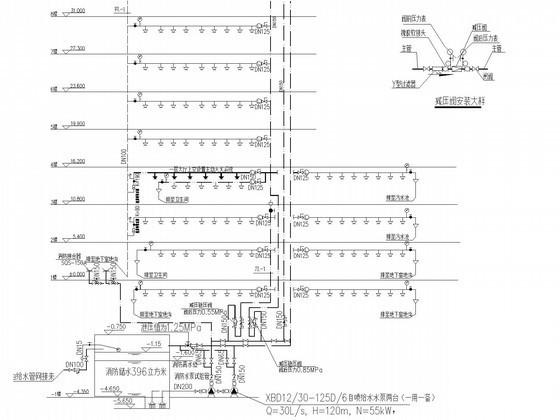

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
