20层层办公写字楼给排水CAD施工图纸(自动喷水灭火系统)

附件详情

这份参考资料为主楼 给排水施工图 ，建筑面积为31125.5平米，建筑高度为81.90米。
地上20层，主要作为办公性用房，地下1层，主要作为车库、设备用房。属于一类高层建筑。

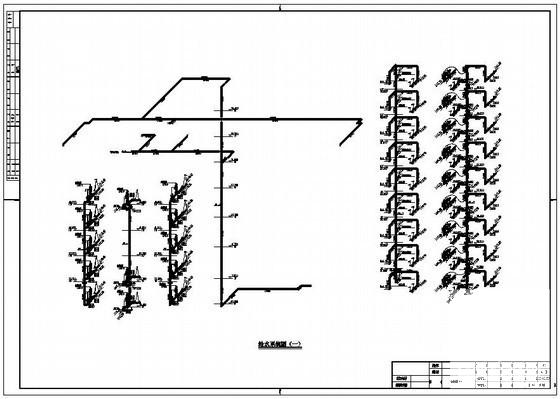

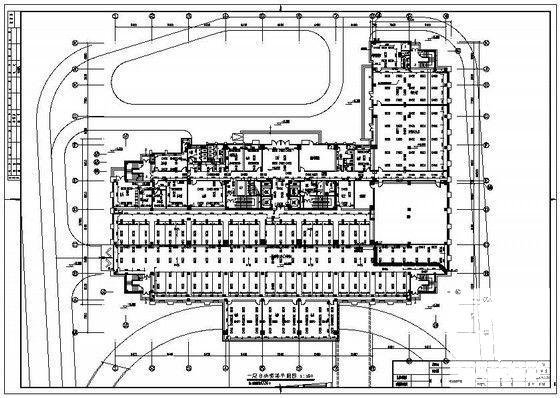

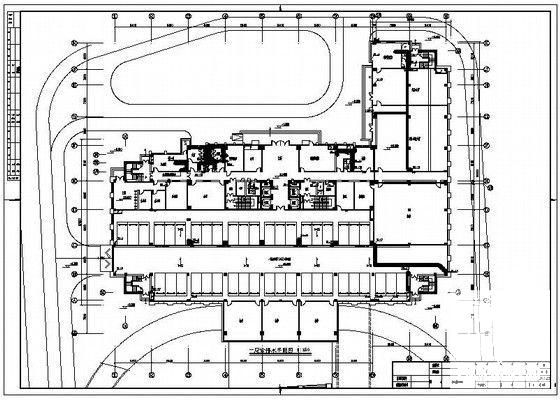

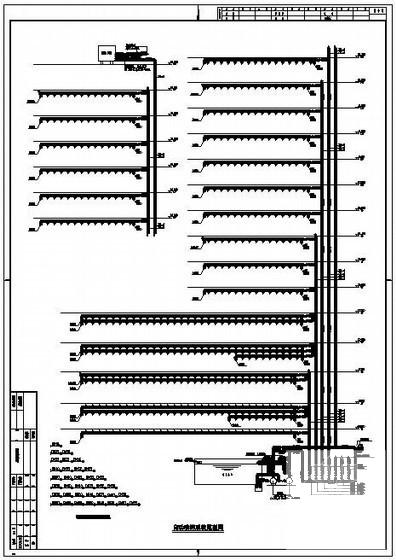

该资料范围包括该项目红线内的生活冷热水系统，生活污水、废水排水系统，雨水排水系统，消火栓系统，自动喷水灭火系统，建筑灭火器配置的设计。该资料包含各层平面图、系统图大样图等等共52张。
