34层住宅楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：34层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：42张
- 设计年代：近代
- 地下室用途：人防,车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：污废合流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：集水坑
- 热水供应方式：局部热水供应
- 项目所在地：河北
附件详情
- 给水排水设计说明
- 地下二层~～三十三层给排水平面图
- 设备层给排水平面图
- 电梯机房层给排水平面图
- 给水系统图
- 排水系统图
- 消防系统 图
- 冷凝水系统图
- 人防给排水设计说明
- 三单元一层喷淋平面图

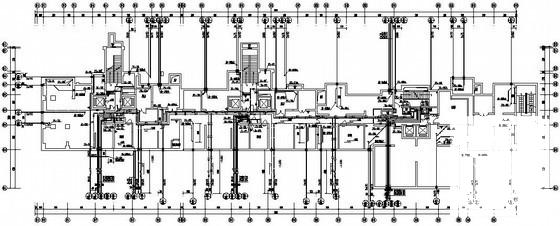

- 三单元二层喷淋平面图
附件详情
本稿件为高层住宅楼给排水全套施工图纸，建筑面积为34555.44平方米，建筑高度为98.90m，室内外高差为0.30米。设计范围：建筑室内给水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统、空调凝结水系统及建筑灭火器的配置等的设计。
，共42张图纸。

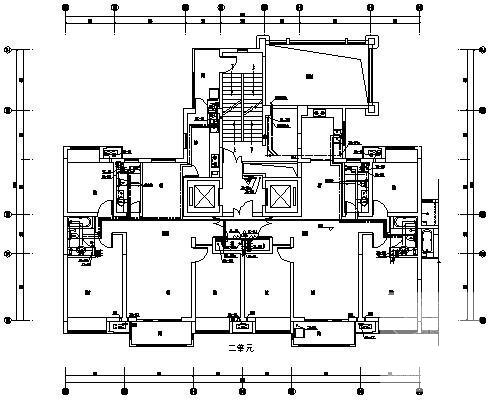

二单元二层给排水平面图

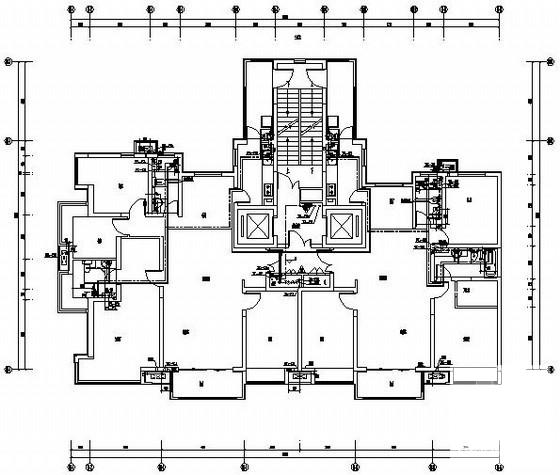

三单元十层给排水平面图

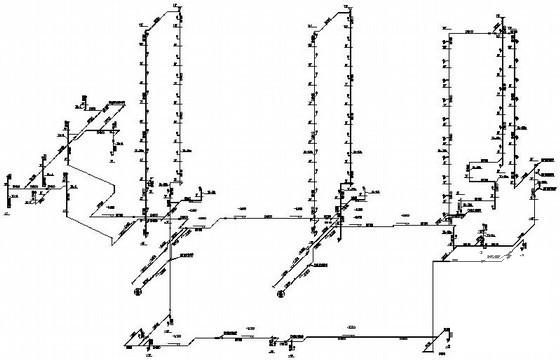

消防系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
