32层地标建筑商业综合体住宅楼给排水CAD施工图纸(2栋楼)(自动喷淋系统图)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:245578.46平方米
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:四区以上
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:雨水回收
  • 大样节点:集水坑,阀门管件
  • 项目所在地:江苏

附件详情

  • 资料目录及材料表
  • 给水排水设计及施工总说明
  • 地下一层给排水及消防平面图
  • 地下一层喷淋平面图
  • 一层给排水及消防平面图
  • 一层喷淋平面图
  • 二层给排水及消防平面图
  • 二层喷淋平面图
  • 三层给排水及消防平面图
  • 标准层给排水及消防平面图
  • 十七层给排水及消防平面图
  • 机房层给排水及消防平面图
  • 屋面给排水及消防平面图
  • 给排水系统图
  • 消火栓系统图
  • 自动喷淋系统图

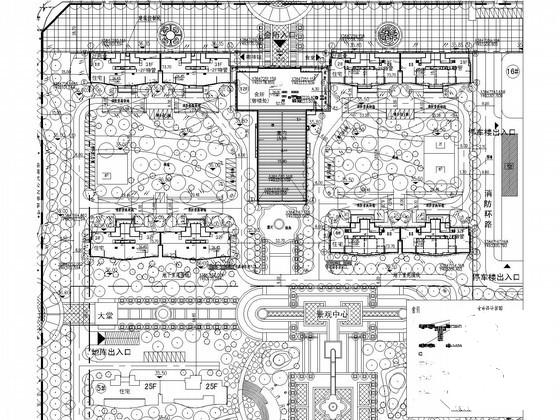

  • 总平面

附件详情

该项目位于江苏,属于重点工程项目,该项目总建筑面积56.6万平方米,其中住宅面积24万平方米,商业面积近20万平方米,停车等相关配套12万平方米,是集住宅、百货、院线、餐饮、KTV、家电卖场、大型超市等多种功能于一体的商业综合体。成为新地标和城市名片。
设计范围:建筑 用地红线 内室内外给水排水、消防工程;设计内容:室内给水排水系统、室内消防给水系统、灭火器设计。
,共46张图。

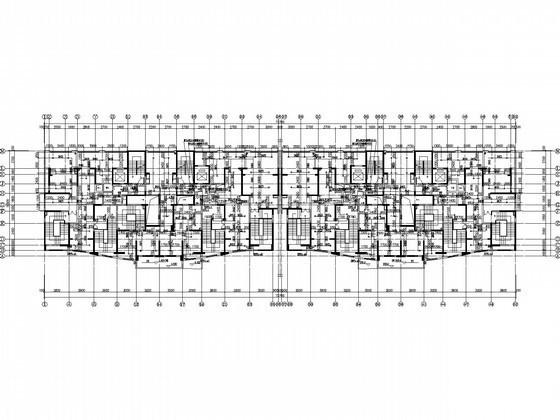

一层给排水及消防平面图

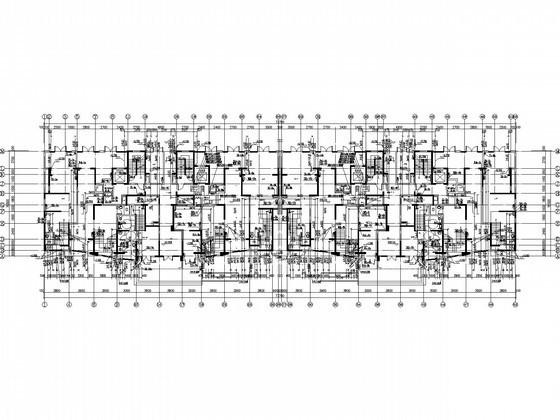

二层喷淋平面图

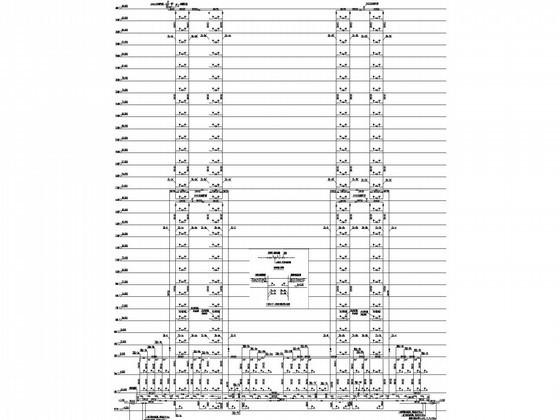

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 32层地标建筑商业综合体住宅楼给排水CAD施工图纸(2栋楼)(自动喷淋系统图) - 1
    第 1 张图
  • 32层地标建筑商业综合体住宅楼给排水CAD施工图纸(2栋楼)(自动喷淋系统图) - 2
    第 2 张图
  • 32层地标建筑商业综合体住宅楼给排水CAD施工图纸(2栋楼)(自动喷淋系统图) - 3
    第 3 张图
  • 32层地标建筑商业综合体住宅楼给排水CAD施工图纸(2栋楼)(自动喷淋系统图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
