28000平米28层住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅建筑
- 建筑层数：高层建筑
- 建筑设计面积：28000平方米
- 建筑高度：78.70m
- 地上楼层：28层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水,气压设备供水,无负压供水
- 供水分区：更多
- 污废水排水体制：分流
- 设计内容：给水系统,循环冷却水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
- 地下室：车库
- 设置场所火灾危险等级：中危险级Ⅱ级
- 参考图纸：20张以下
附件详情
某住宅楼给排水施工图，该项目为一类住宅楼，地下一层为车库，一至二十八层为住宅，建筑高度78.70m,建筑面积为2.8万平方米,住户共280户。
本专业设计包括建筑内给排水系统，
消防系统
,喷淋系统、雨水系统、冷凝水废水系统的施工图设计。室外给排水及消防设计见单独设计的小区总平面图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

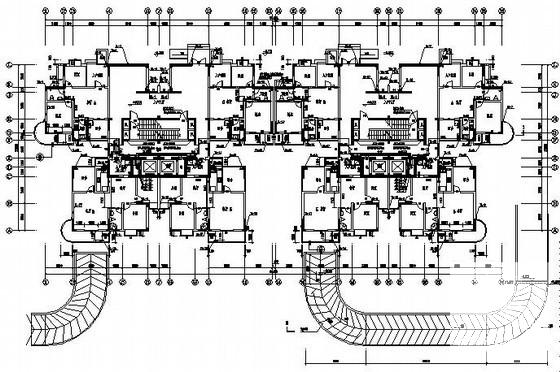

住宅楼给排水图纸 - 1 -

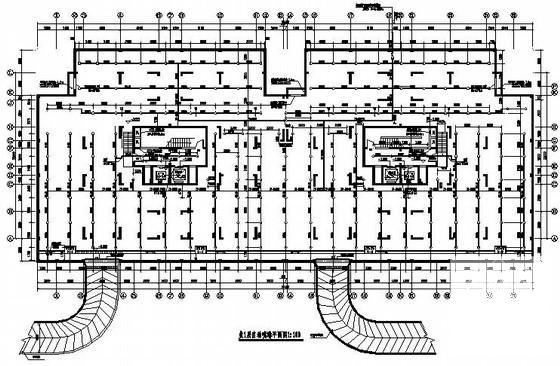

住宅楼给排水图纸 - 2 -

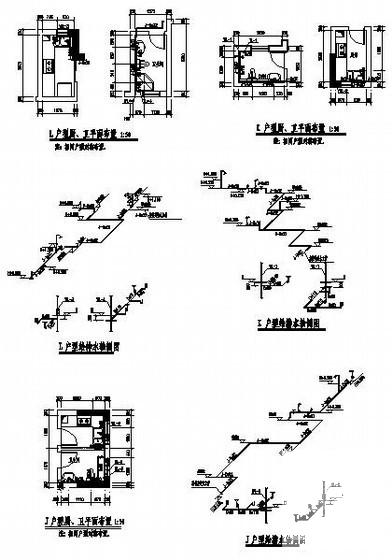

住宅楼给排水图纸 - 3 -
住宅楼给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.08 MB
- 收藏次数：0
-
文件名称：
附件-995860556580856790758.rar
住宅楼给排水图纸下载
