大学计算中心暖通空调设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19400平方米
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统,全水系统
  • 采暖系统:散热器供暖
  • 水系统:同程式
  • 项目所在地:山东

附件详情

  • 设计与施工说明、图例
  • 采暖平面

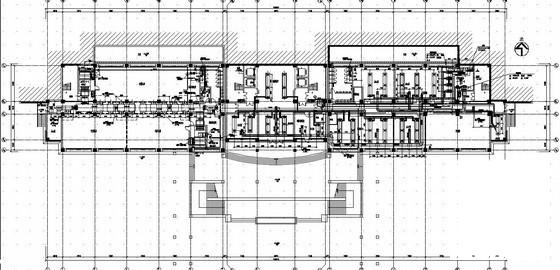

  • 空调通风平面
  • 机房剖面
  • 空调供回水系统图
  • 风机盘管机组冷凝水系统图
  • 加压送风系统图
  • 采暖管道系统图
  • 膨胀水箱大样图

附件详情

该资料为山东济南某大学计算中心的暖通空调施工图设计;该建筑楼高九层,建筑总高度为36.7m,总建筑面积为19400m2.
设计内容:该楼的室内采暖设计,空调通风系统设计,防排烟系统设计。
采暖系统:经计算采暖热负荷约1200kW,单位面积热指标约62W/m2;供、回水温度为95/70°C,循环水量为42m3/h,水阻力为50kPa,热源由校园热交换站提供。
空调系统:采用三台风冷螺杆冷水机组,置于屋面,单台制冷量1000kW.该项目计算机房分别设置了低速风道空气调节系统;其余活动场所风机盘管机组系统(一层办公区加新风系统);空调水系统分为计算机房、一层办公区及建筑物中区三个系统。

,图纸共25张。

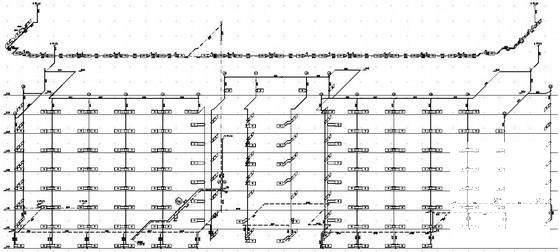

采暖管道系统图

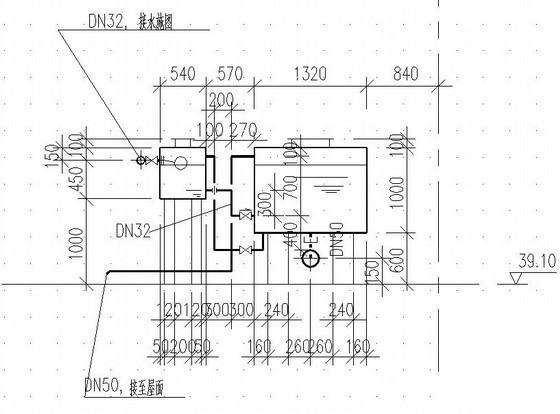

膨胀水箱详图

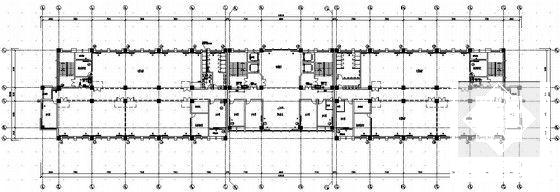

采暖平面

机房剖面图

空调供回水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大学计算中心暖通空调设计CAD施工图纸 - 1
    第 1 张图
  • 大学计算中心暖通空调设计CAD施工图纸 - 2
    第 2 张图
  • 大学计算中心暖通空调设计CAD施工图纸 - 3
    第 3 张图
  • 大学计算中心暖通空调设计CAD施工图纸 - 4
    第 4 张图
  • 大学计算中心暖通空调设计CAD施工图纸 - 5
    第 5 张图
  • 大学计算中心暖通空调设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
