34层高层住宅楼暖通空调CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：33863.22平方米
- 建筑地上层数：34层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
- 项目所在地：河南
附件详情
- 设计施工说明、图例、材料表
- 地下二层通风平面图
- 地下一层采暖管道通风平面图

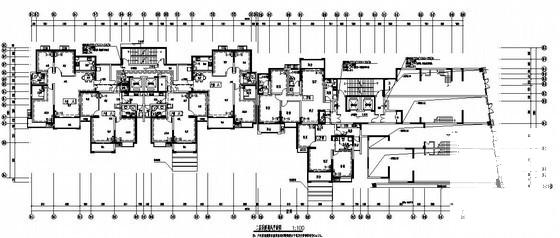

- 采暖通风平面图
- 暖井布置平面图、剖面图
- 户内系统图、安装详图
- 采暖立管图、系统图
- 防烟系统原理图
附件详情
本建筑地下2层,地上34层，地下一至二层为戊类储藏间地上各层为单元式住宅。总建筑面积33863.22平方米，建筑高度99.05m，为一类高层，耐火等级地上一级，地下一级；设计包括住宅部分采暖分户热计量设计，正压送风系统设计，屋面电梯机房的通风设计.
图纸共16张

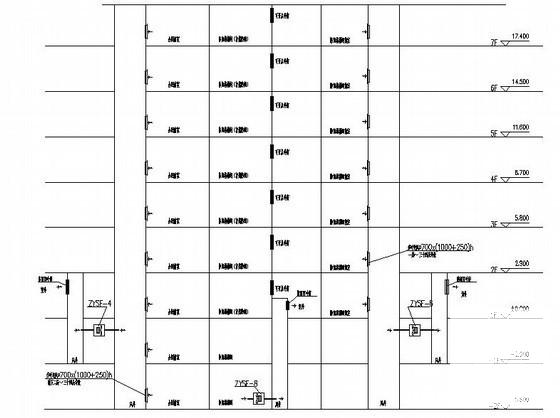

防烟系统原理图

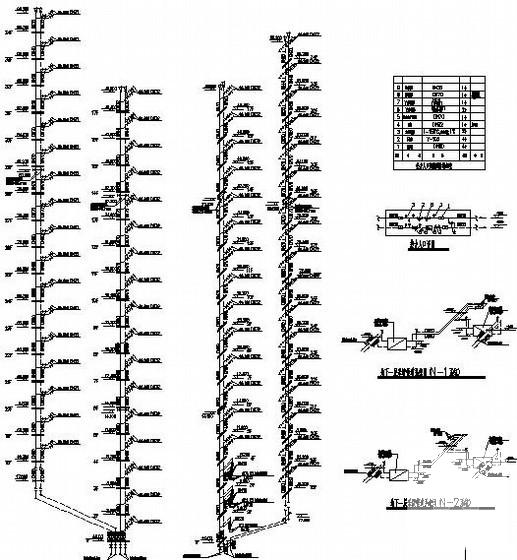

系统采暖立管图

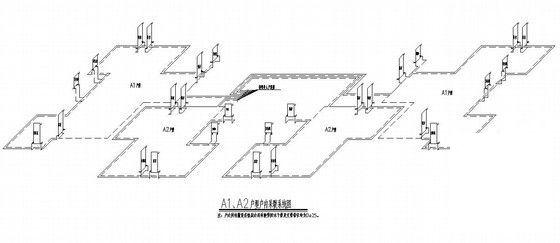

户内采暖系统图

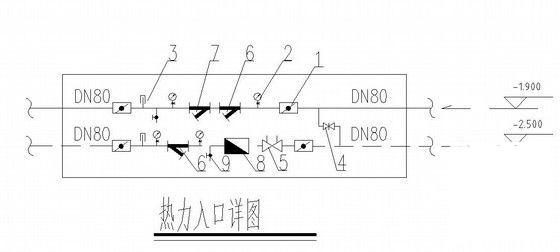

热力入口详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.66 MB
- 收藏次数：0
-
文件名称：
附件-995858695578985579560.rar
