高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组)

  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:54300平方米
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:变风量
  • 水系统:单式泵,变流量,双管制,闭式
  • 送风方式:散流器送风
  • 节点大样:冷却塔,制冷机组

附件详情

一、项目概要:

该项目是一个高层5A国宾馆建筑。地上16层,地下2层,总建筑面积54300平方米。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图,空调水管平面图,空调水管道系统图,空调风机房平剖图,人防防护单元三进风口部平面及系统,地下室人防通风设计施工说明,进风口部平面及系统图等...

二、空调系统:

1.冷热源:采用离心式冷水机组...

2.风系统:采用风机盘管加新风系统,全空气定风量,变风量系统...

3.水系统:采用闭式双管制一次泵变频变流量机械循环系统...

三、 通风防排烟 系统:

通风系统:客房卫生间均设排气扇,卫生间臭气通过排气扇经竖风道由屋顶风机引至屋面排放。会议室、餐厅、咖啡厅、多功能厅、宴会厅等公共房间均设机械排风系统,排风系统可根据季节情况选择开启档位或台数。负二层人防区内宿舍设机械排风及新风空调系统,平时排风系统兼排烟功能,并同人防送风共用管道,楼内公共卫生间均采用集中排风系统...

防排烟系统:正压送风系统:楼内楼梯间及合用前室均设机械加压送风系统。当发生火灾时,着火层及相邻层合用前室正压风口打开,正压风机开启为楼梯间、前室加压送风。车库排烟系统及补风系统:车库结合平时通风设置排烟及补风系统,着火时,车库排风及送风机切换消防电源运行...

负二层空调水管平面

三层空调水管平面

十四层空调水管平面

十四层空调水管平面

十五层空调水管平面

十五层空调水管平面

空调水管系统(一)

空调水管系统(一)

空调水管系统图(二)

空调水管系统图(二)

四~十三层空调水管平面

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

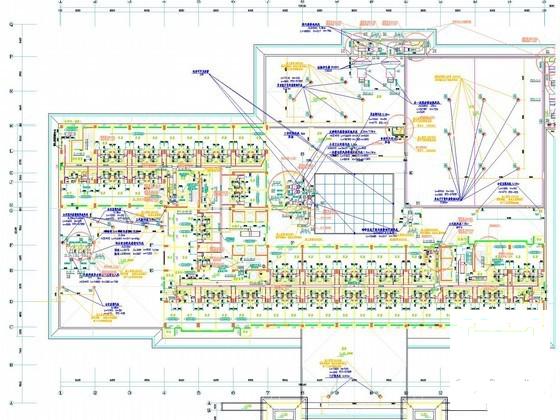

  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 1
    第 1 张图

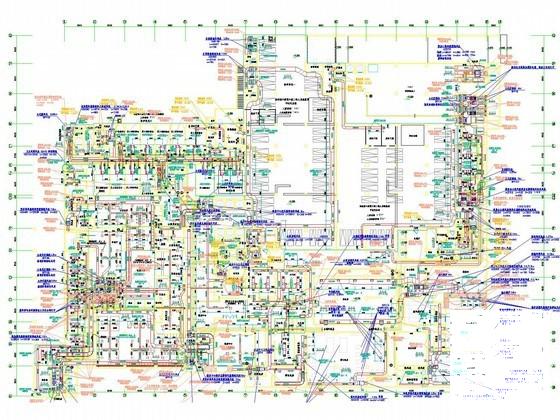

  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 2
    第 2 张图

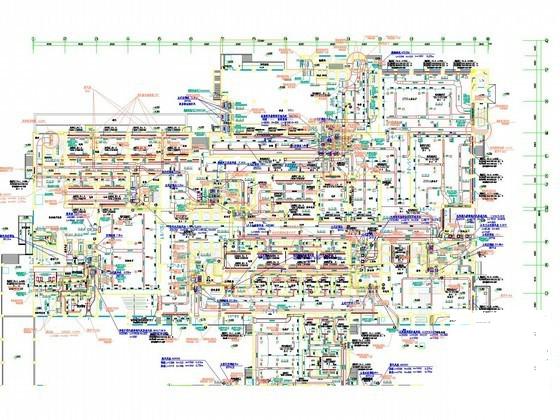

  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 3
    第 3 张图

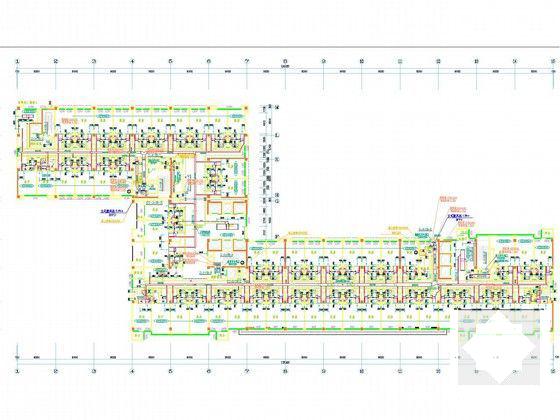

  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 4
    第 4 张图
  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 5
    第 5 张图
  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 6
    第 6 张图
  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 7
    第 7 张图
  • 高层5A国宾馆空调通风系统设计CAD施工图纸(机房人防大院设计)(离心式冷水机组) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
