12层住宅楼给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅建筑
- 建筑设计面积：10154.0平方米
- 建筑高度：30.8m
- 地上楼层：12层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：两区
- 污废水排水体制：分流
- 设计内容：给水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统
- 地下室：车库
- 设置场所火灾危险等级：中危险级Ⅰ级
- 参考图纸：20张以下
- 设计年代：近代
附件详情
该项目设计范围:建筑室内给排水及
消防系统
设计;建筑面积10154.0平米,地上11.5层,地下一层.其中地上为单元式住宅,建筑高度为35.5米.地下一层为管道设备层(层高小于2.2m),北侧为车库.本楼共4个单元,每单元两户.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

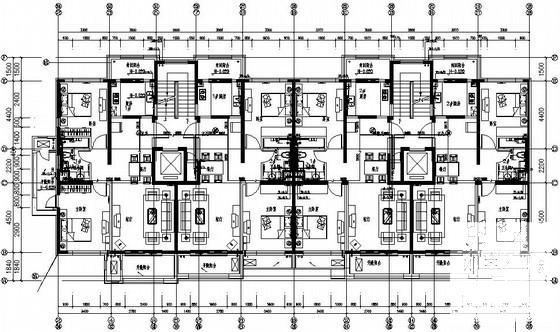

第 1 张图 -

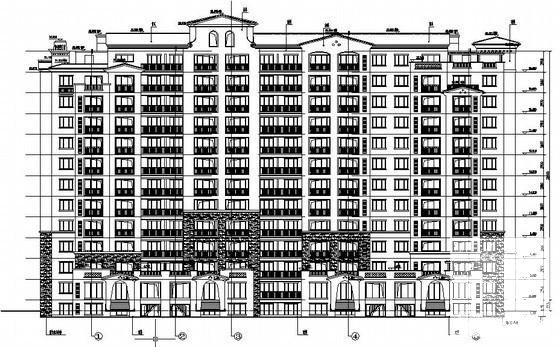

第 2 张图 -

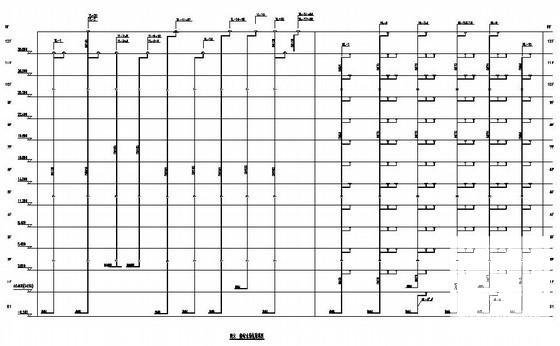

第 3 张图 -

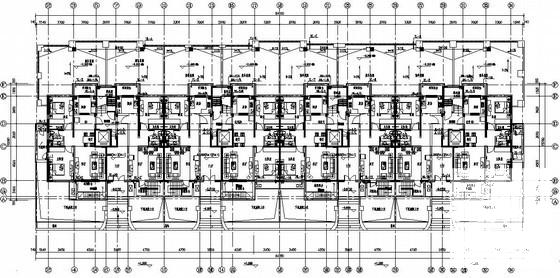

第 4 张图
