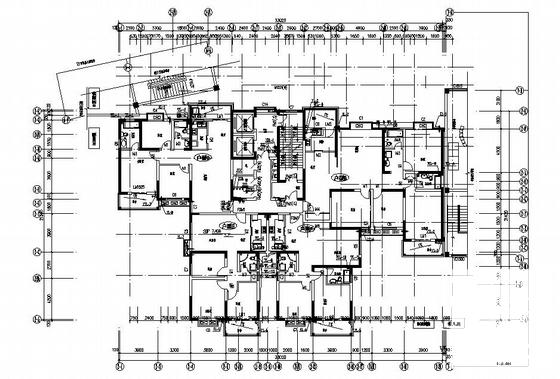

28层住宅楼给排水设计CAD图纸

附件详情

一、部分附件设计说明：该项目为安徽省某广场为高层住宅，为一类建筑；地下一层，为自行车库；地上二十八层。 耐火等级为：一级。该项目的消防水泵，消防水池及稳压设备设置在地下二层，消防水箱设在楼顶，共同为小区消防服务

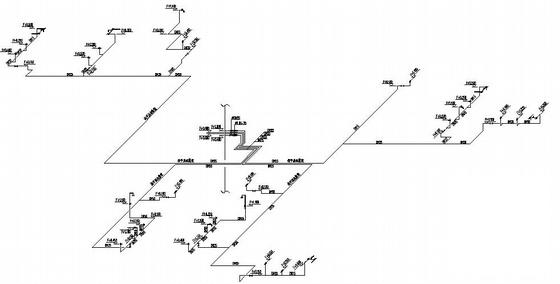

二、给水系统:1）．市政给水管网供水压力为： 0.30mpa.
3）．给水系统分区四个区：
a． 一层至四层由室外市政给水管网直接供水；
b． 五至十二层为低区，由低区变频调速泵组供水 。
c． 十三至二十层为中区，由中区变频调速泵组供水。
d． 二十一至二十八层为高区，由高区变频调速泵组供水.

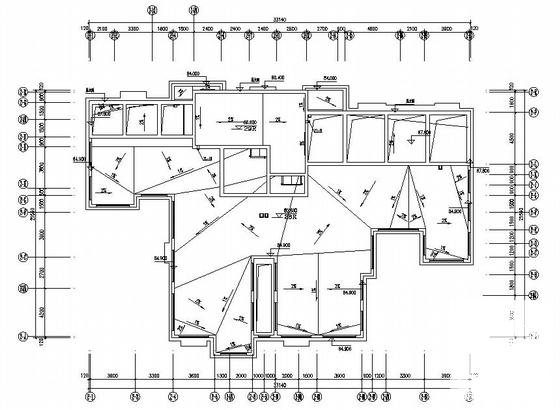

三、排水系统:
1）．该项目污、废水采用合流制。
四、 消防系统 :该项目为一类高层住宅建筑，建筑高度超过80米，消火栓给水系统分成两区，一至十三层为低区，十四至二十八层为高区。
2）喷淋系统:本楼喷淋系统按中危（中 ）级设计。
