10层综合楼给排水CAD施工图纸(自动喷水系统)

  • 附件设计说明:有
  • 建筑类别:住宅,办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 项目所在地:山东

附件详情

  • 给排水消防平面图
  • 设备夹层直饮水平面图
  • 直饮水平面图
  • 排水系统图
  • 给水系统图
  • 直饮水系统图
  • 消火栓及自动喷水系统图
  • 通风道下增设喷头示意图

附件详情

该资料为大连某多层综合楼给排水施工图,工程一共有10层。生活冷水管道采用PPR塑料给水管,采用热熔方式连接,设计秒流量为7.50L/S,入口压力位0.70MP。生活热水管道采用铝合金衬塑PP-R管。采用30mm厚橡塑保温。消防水源来自室外消防管网, 消火栓设计秒流量室内为30L/S,室外为30L/S,火灾延续时间为3个小时。
,共20张图。

八层给排水消防平面图

排水系统图(二)

一层给排水消防平面图

消火栓及自动喷水系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

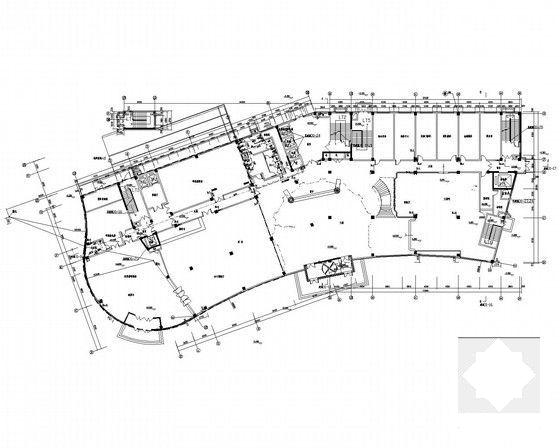

  • 10层综合楼给排水CAD施工图纸(自动喷水系统) - 1
    第 1 张图

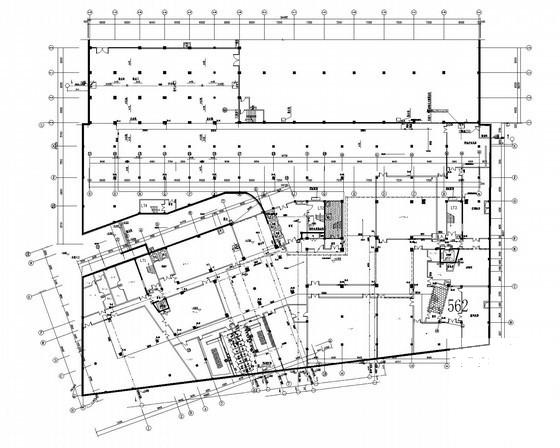

  • 10层综合楼给排水CAD施工图纸(自动喷水系统) - 2
    第 2 张图

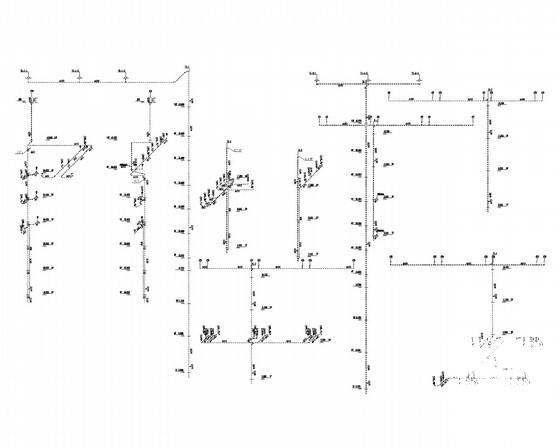

  • 10层综合楼给排水CAD施工图纸(自动喷水系统) - 3
    第 3 张图

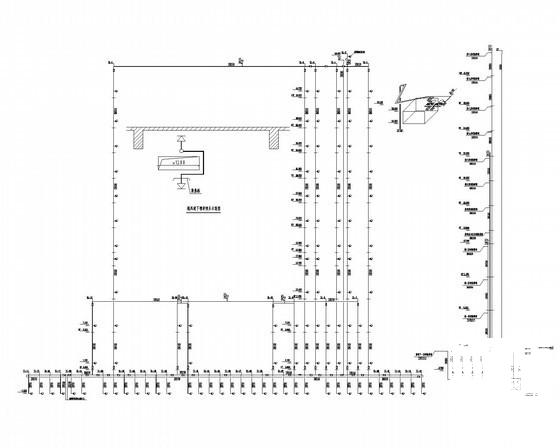

  • 10层综合楼给排水CAD施工图纸(自动喷水系统) - 4
    第 4 张图

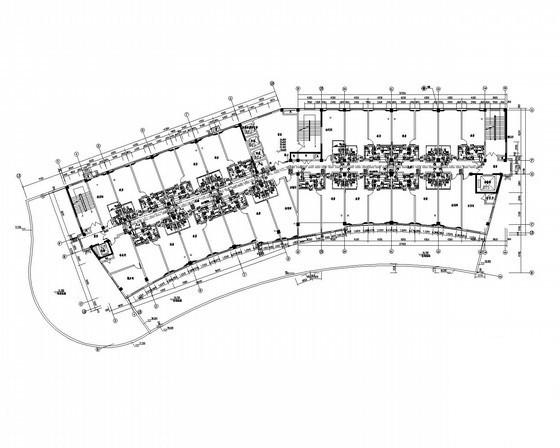

  • 10层综合楼给排水CAD施工图纸(自动喷水系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
