24层设计中心给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 排水体制:污废合流,雨污分流
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:泵房,集水坑
  • 项目所在地:上海

附件详情

  • 施工说明
  • 给排水总平面图
  • 喷淋平面图
  • 给水系统图
  • 排水系统图
  • 雨水排水系统图
  • 冷凝水排水系统图
  • 地下室集水井排水系统图
  • 消火栓系统图
  • 自动喷淋系统原理图

附件详情

工程介绍:
本楼地上24层,地下2层,总高96.50m,属一类高层建筑。地下二层为人防,共设二个人防防护单元,地下一层为停车库。地上建筑主要由办公用房和、厨房餐厅组成。本建筑设置独立的给排水系统,喷淋系统和消火栓系统并配置灭火器。给水系统竖向分四区,地上二层至地下二层为市政直接供水,入户口水压0.16MPa.其余采用屋顶水箱供水,并设减压阀减压。

设计内容:
本楼的室内给水排水及消防设计。

稿件,共24张图纸。

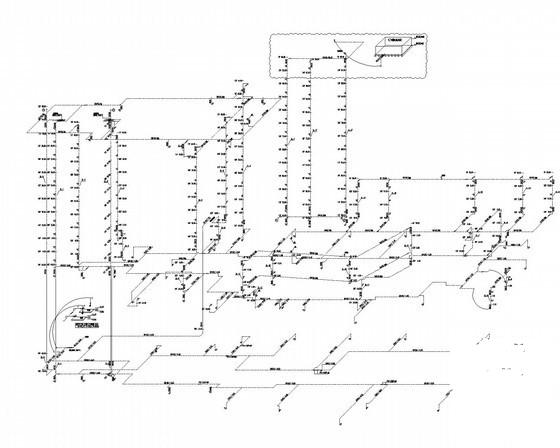

消火栓系统图

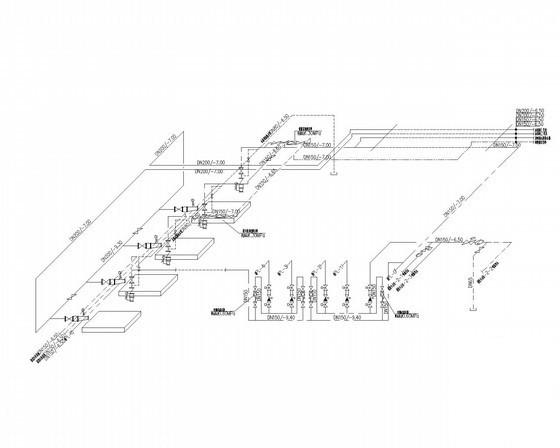

水泵房消防管道系统图

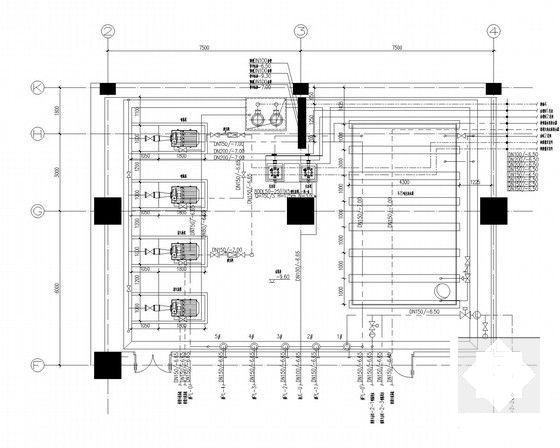

水泵房平面详图

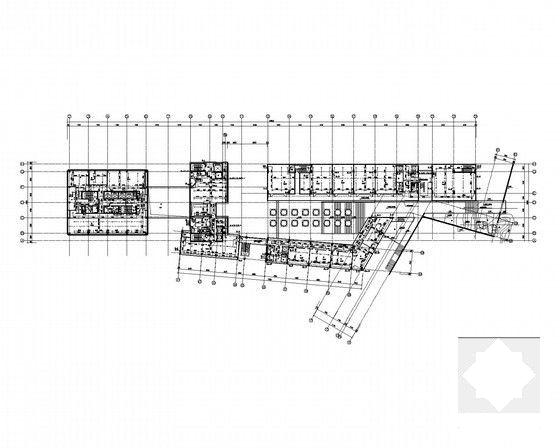

二层平面图

自动喷淋系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24层设计中心给排水CAD施工图纸 - 1
    第 1 张图
  • 24层设计中心给排水CAD施工图纸 - 2
    第 2 张图
  • 24层设计中心给排水CAD施工图纸 - 3
    第 3 张图
  • 24层设计中心给排水CAD施工图纸 - 4
    第 4 张图
  • 24层设计中心给排水CAD施工图纸 - 5
    第 5 张图
  • 24层设计中心给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
