单层矿井空气压缩机房框架结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.40kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：8张
附件详情
设计说明
平面图
立面图

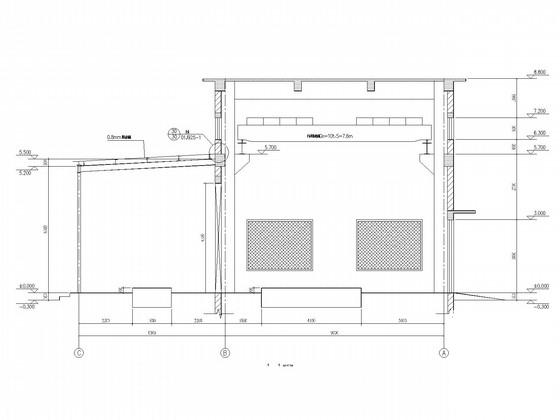

屋面排水示意图、剖面图
基础结构图
框架柱、标高5.700m梁板配筋图
标高8.800m梁板配筋图、吊车梁布置图
室外棚结构图
共8张图纸。

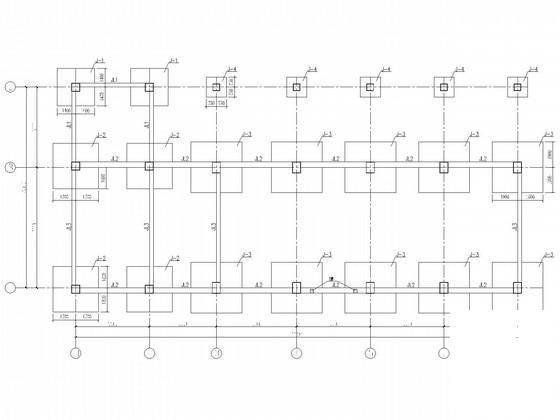

基础 平面布置图
梁配筋图

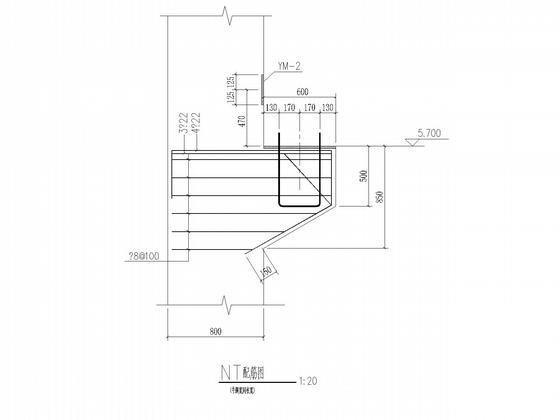

NT配筋图

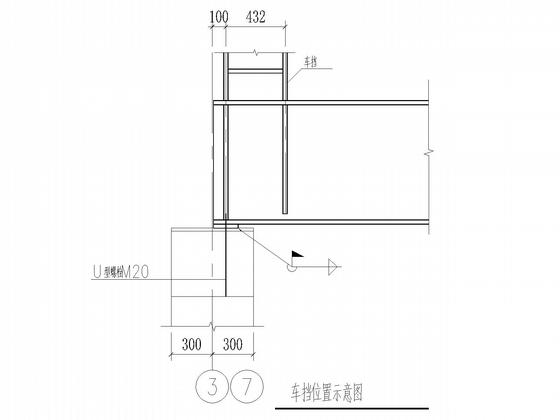

车挡位置示意图
板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.32 MB
- 收藏次数：0
-
文件名称：
附件-995878988790998785888.zip
