9层住宅楼采暖CAD图纸（设计说明）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：5403.92平方米
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 设计内容：通风,采暖
- 采暖系统：散热器供暖,热水辐射
附件详情
该项目建筑面积5403.92m2，地上9层，该项目采暖供回水由换热站提供,采暖供回水温度为60°C/50°C。住宅部分：系统采用共用立管的双管异程式分户采暖系统，户内为低温热水地板辐射采暖；网点部分：每户为一个采暖系统，户内采用单管水平串联形式。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

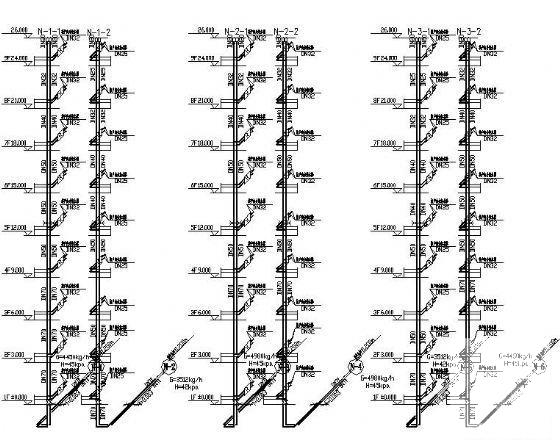

第 1 张图 -

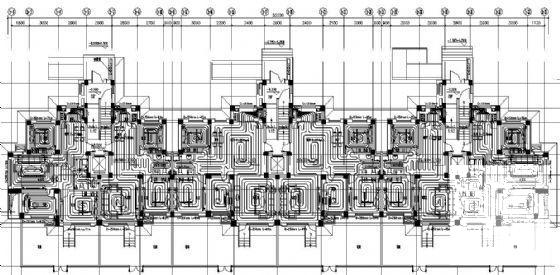

第 2 张图 -

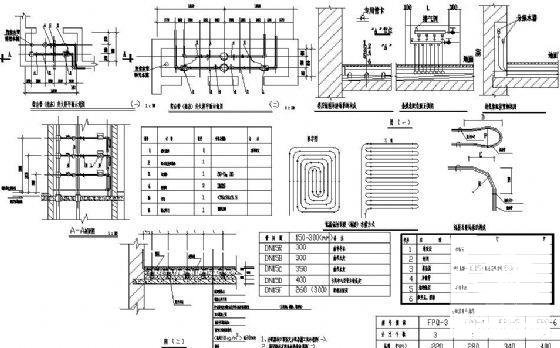

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.72 MB
- 收藏次数：0
-
文件名称：
附件-995858679899557855887.rar
