6层住宅楼采暖CAD图纸（设计说明）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑设计面积：5090平方米
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计内容：采暖
- 采暖系统：散热器供暖
- 项目所在地：山西
附件详情
该项目位于山西省，为住宅楼，（地上6层，地下1层）单元式住宅楼， 建筑面积为5090m2。该项目户内采暖系统为水平串连跨跃系统,集中供热，供水温度80°c,回水温度60°c， 热水由本小区锅炉房提供。散热器选用四柱760型铸铁散热器
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

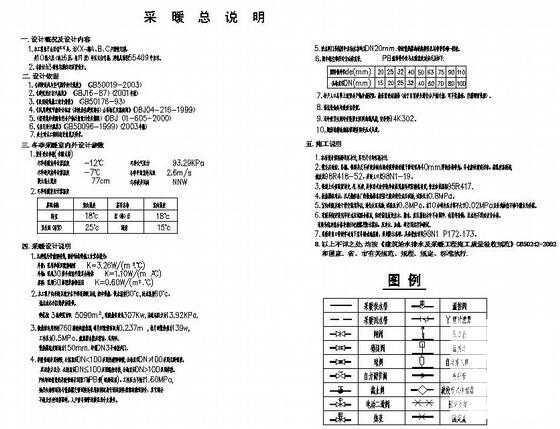

第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.33 MB
- 收藏次数：0
-
文件名称：
附件-995858757608985665908.rar
