无缝线路铺设施工方案(铁路轨道)

附件详情

  • 一、施工总体方案
  • 1、基地设置方案
  • 2、正线换铺施工方案
  • 二、主要施工方法及 施工工艺
  • 1、长钢轨运输及卸车作业
  • 2、单元轨焊接及锁定焊接施工
  • 3、长钢轨换铺施工
  • 4、无缝线路应力放散与锁定施工
  • 5、设置位移观测桩
  • 三、主要施工机具
  • 四、劳动力安排
  • 五、质量保证措施
  • 六、安全保证措施
  • 七、配轨表

附件详情

【项目概要】
本铁路轨道工程设计为:正线一次性铺设跨区间无缝线路,先铺设工具轨再换铺无缝线路。工具轨采用标准轨,型号为50kg/m 25m(13km)、60kg/m 25m(40km);新建正线及改建既有包白线地段焊接用钢轨采用60 kg/m无螺栓孔100m长定尺新钢轨,缓冲区钢轨采用60 kg/m长度为12.5m的标准新钢轨,曲线地段采用全长淬火新轨。
【内容节选】
接触焊 施工工艺 及操作要点
①、钢轨端面打磨
A、端面打磨前应清除端面50cm以内钢轨表面的油污、水锈、泥沙等。若焊机斜铁卡紧部位的轨面有较重污垢,亦需处理。
B、打磨后被焊端面应全面呈现金属光泽,端面与钢轨纵轴线不垂直度及端面平面度需≤0.15mm。打磨时锉刀应始终保持清洁,严禁手摸。粗糙度最大允许值为12.5μm。打磨时要绝对保证两轨底角端面不得锉方。
C、应保护好打磨后的端面,使之不受污染及碰撞,否则要重新处理,处理好的端面应在30分钟内焊接。
……
长钢轨换铺施工:
⑴、准备60kg/m短钢轨,人工提前散布在龙口位置,无眼夹板散布在长轨条接头处。
⑵、将砂轮片锯轨机、钻眼机备到龙口位置,发动试机。
⑶、用方尺检查确认新单元轨节始点到位。
⑷、拆除既有工具轨扣件。
⑸、将工具轨条拨至混凝土枕端头上。
⑹、人工拨移长钢轨入……
……
无缝线路应力放散与锁定施工:
(1)、锁定轨温的确定:设计锁定轨温21±5℃,当轨温在20℃~24℃,自然轨温锁定;当轨温在20℃以下时拉伸锁定,锁定轨温依照相邻单元轨条的锁定轨温差不大于5℃,左右两股长轨条锁定轨温差不大于5℃,同一区间内单元轨条的最低、最高锁定轨温差不大于10℃的原则在20℃~24℃间选定锁定轨温;当轨温大于24℃时不得锁定作业。
(2)、当实测轨温处于设计锁定轨温范围内时,采用“滚筒法”直接进行锁定。
……
内附图表:
总体施工顺序流程框图
接触焊焊接工艺流程框图
综合法 施工工艺 流程图
主要施工机具表
安全管理组织机构图
现场组织机构框图
配轨表
……
共计55页

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

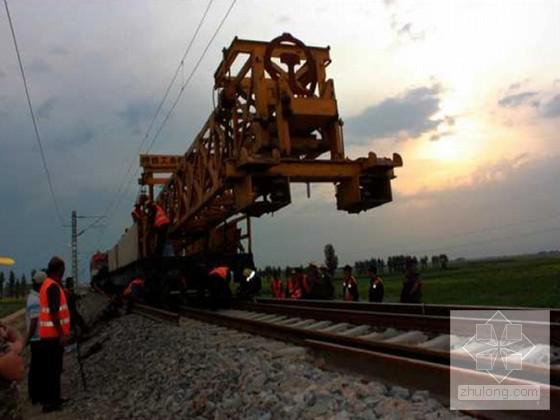

  • 无缝线路铺设施工方案(铁路轨道) - 1
