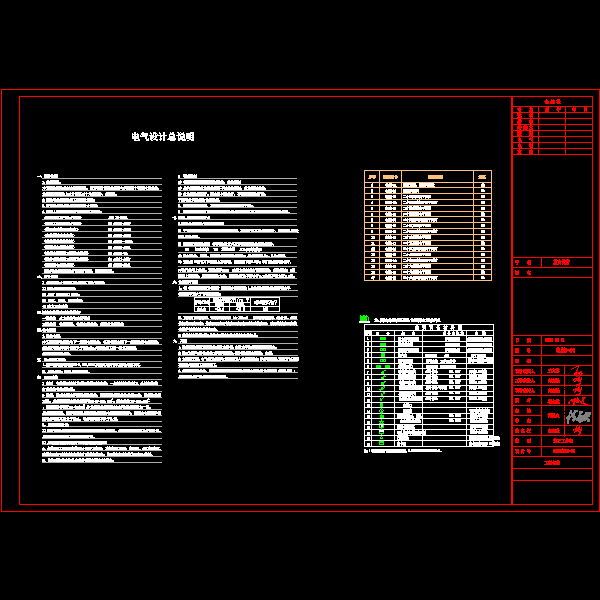

办公楼24F~26电气CAD图纸

一.设计依据

1.建筑概况:

该项目为长治市东山国际项目。位于长治市紫金东街与关庙路十字路口东南角。

主体建筑B座地上二十四至二十六层部分,共三层。

2.相关专业提供给的工程设计资料;

3.甲方提供的设计任务书及设计要求;

4.中华人民共和国现行主要标准及法规:

二.设计内容

1.该项目设计包括红线内的以下电气系统:

1)220/380V配电系统;

2)照明(含插座)系统;

3)电视、电话、网络系统;

4)动力风盘系统;

三.用电负荷性质及负荷等级:

一级负荷;火灾应急与疏散照明.

三级负荷:普通照明、普通空调系统、普通动力等用电;

四.供电系统

1.供电电源:

该项目正常电源由地下一层变电所供给,备用电源由地下一层柴油发电机供给,

柴油发电机供电时间应大于180min,并满足该项目一级负荷要求。

根据甲方要求计量。

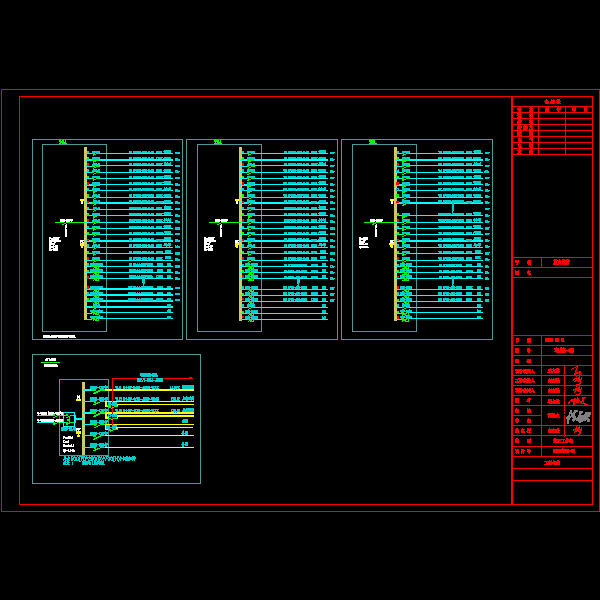

五.电力配电系统:

1.低压配电系统采用TN-S,220/380V放射式与树干式相结合的方式.

2.三级负荷:采用单电源供电。
