圆弧形人行天桥设计CAD施工图纸

附件详情

桥梁工程设计要点
1、 桥式布置
本桥中间跨度为15m 17m 30.32m 17m 15m，为了追求视角上的美感，桥面顶、底板均设计为圆弧形，两边落地点嵌入地面以下，天桥与地面相交处的长度为14米。
2、 建筑结构形式
⑴上部结构：本桥为钢筋混凝土变截面连续箱梁，中间支点处梁高1.4米，中跨跨中梁高1米，桥面半径200米，箱梁底板半径117.8124米。箱梁顶、底板及斜腹板厚0.18米，中腹板厚0.5米，横梁厚1.2米。由于落地点箱梁承受比较大的轴向力，在此段将箱梁顶、底板及斜腹板渐变为0.5米厚。
⑵下部结构：中间桥墩为直径1米的钢筋混凝圆柱，对应直径为1.2米钢筋混凝土钻孔桩，从桩基直接过渡到桥墩，中间不设接头。两边桥台承台厚1.5米，对应四根直径为1米的钢筋混凝土钻孔桩。
⑶桥面系：推坡道处桥面铺装厚0.04米，居中布置直径为6毫米间距30厘米的冷拉钢板网；台阶长2.9米，宽0.5桥，高度根据不同位置处的坡度确定；栏杆采用不锈钢管或碳素钢复合钢管。
该资料包含：
1、行天桥施工图设计说明

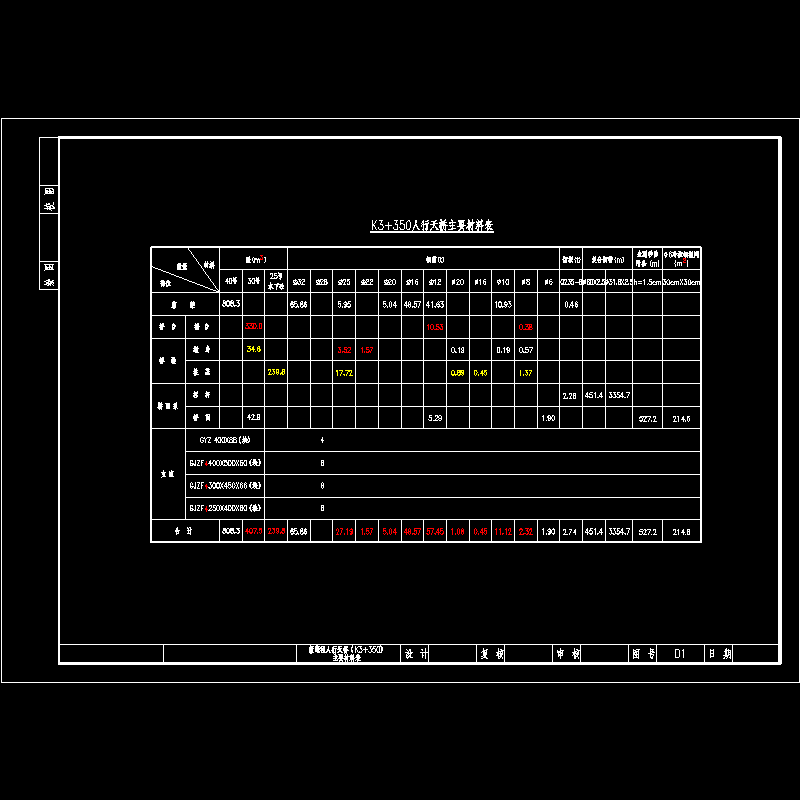

2、人行天桥全桥主要工程数量表
3、人行天桥桥位平面图
4、人行天桥桩基布置图

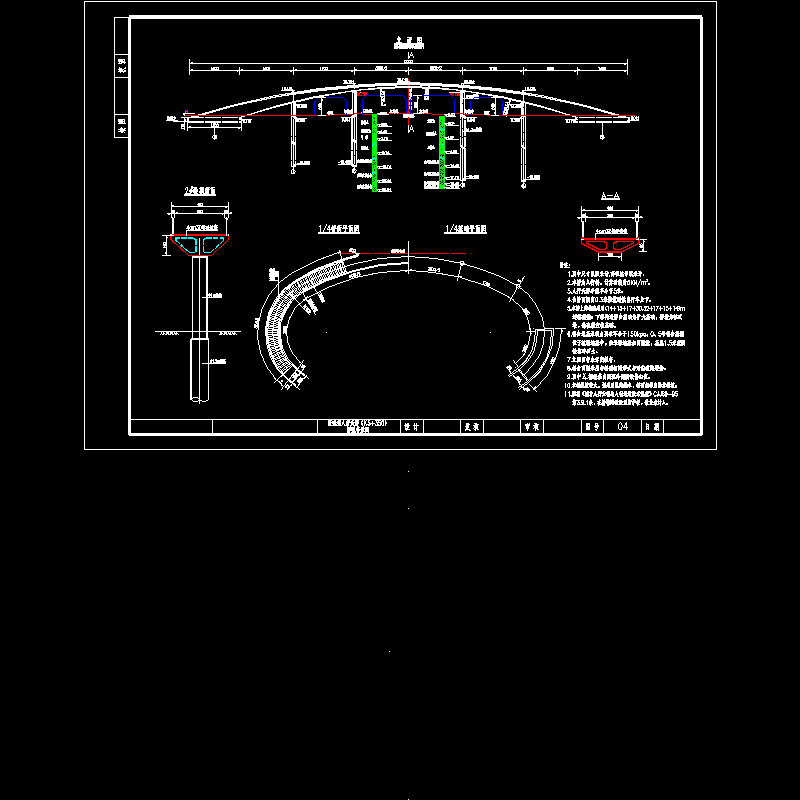

5、人行天桥桥型布置图
6、人行天桥箱梁构造图一
7、人行天桥箱梁构造图二
8、人行天桥箱梁钢筋图一
9、人行天桥箱梁钢筋图二
10、人行天桥箱梁钢筋图三
11、人行天桥箱梁钢筋图四
12、人行天桥箱梁钢筋图五
13、人行天桥箱梁钢筋图六
14、人行天桥箱梁钢筋图七

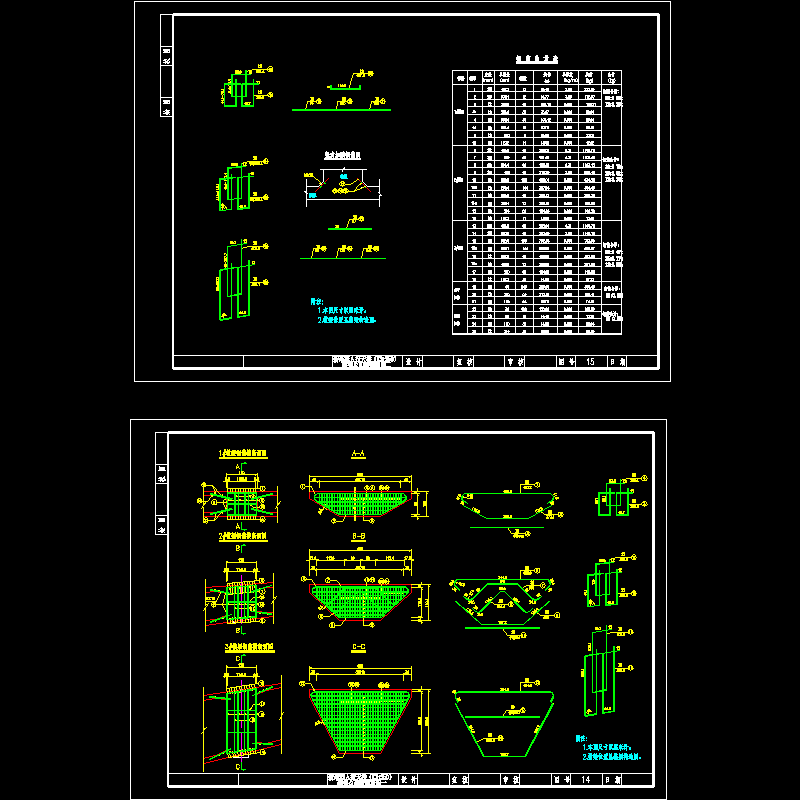

15、横梁及加腋钢筋图一
16、横梁及加腋钢筋图二
17、人行天桥桥面设计图

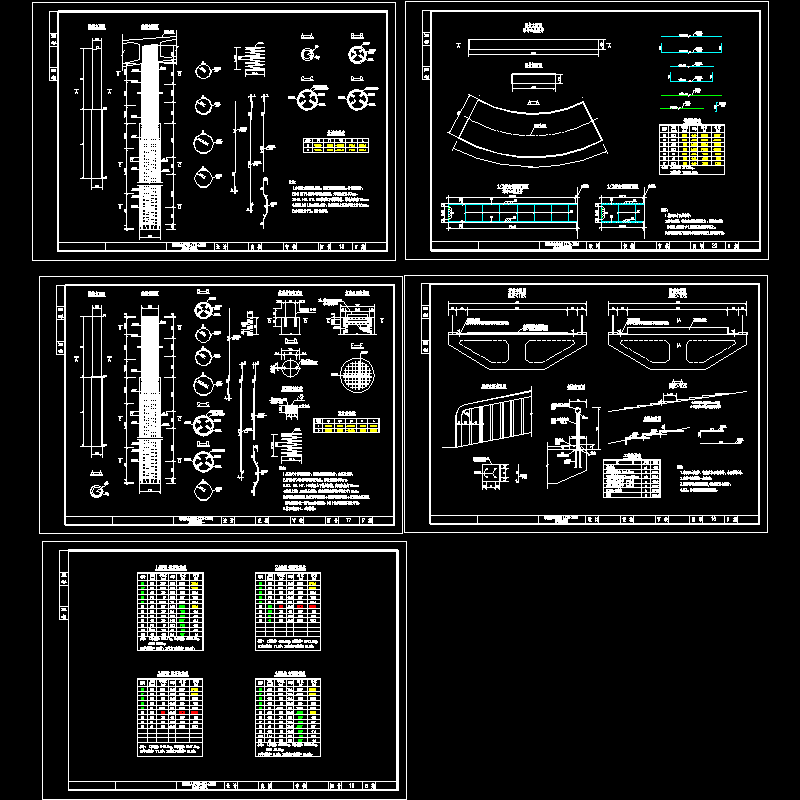

18、人行天桥桥墩设计图一
19、人行天桥桥墩设计图二
20、人行天桥桥墩设计图三
21、人行天桥桥台钢筋构造图
