圆弧形人行天桥设计CAD施工图纸

桥梁工程设计要点   1、 桥式布置    本桥中间跨度为15m 17m 30.32m 17m 15m,为了追求视角上的美感,桥面顶、底板均设计为圆弧形,两边落地点嵌入地面以下,天桥与地面相交处的长度为14米。   2、 建筑结构形式   ⑴上部结构:本桥为钢筋混凝土变截面连续箱梁,中间支点处梁高1.4米,中跨跨中梁高1米,桥面半径200米,箱梁底板半径117.8124米。箱梁顶、底板及斜腹板厚0.18米,中腹板厚0.5米,横梁厚1.2米。由于落地点箱梁承受比较大的轴向力,在此段将箱梁顶、底板及斜腹板渐变为0.5米厚。   ⑵下部结构:中间桥墩为直径1米的钢筋混凝圆柱,对应直径为1.2米钢筋混凝土钻孔桩,从桩基直接过渡到桥墩,中间不设接头。两边桥台承台厚1.5米,对应四根直径为1米的钢筋混凝土钻孔桩。   ⑶桥面系:推坡道处桥面铺装厚0.04米,居中布置直径为6毫米间距30厘米的冷拉钢板网;台阶长2.9米,宽0.5桥,高度根据不同位置处的坡度确定;栏杆采用不锈钢管或碳素钢复合钢管。   该资料包含:   1、行天桥施工图设计说明   2、人行天桥全桥主要工程数量表   3、人行天桥桥位平面图   4、人行天桥桩基布置图   5、人行天桥桥型布置图   6、人行天桥箱梁构造图一   7、人行天桥箱梁构造图二   8、人行天桥箱梁钢筋图一   9、人行天桥箱梁钢筋图二   10、人行天桥箱梁钢筋图三   11、人行天桥箱梁钢筋图四   12、人行天桥箱梁钢筋图五   13、人行天桥箱梁钢筋图六   14、人行天桥箱梁钢筋图七   15、横梁及加腋钢筋图一   16、横梁及加腋钢筋图二   17、人行天桥桥面设计图   18、人行天桥桥墩设计图一   19、人行天桥桥墩设计图二   20、人行天桥桥墩设计图三   21、人行天桥桥台钢筋构造图

以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源

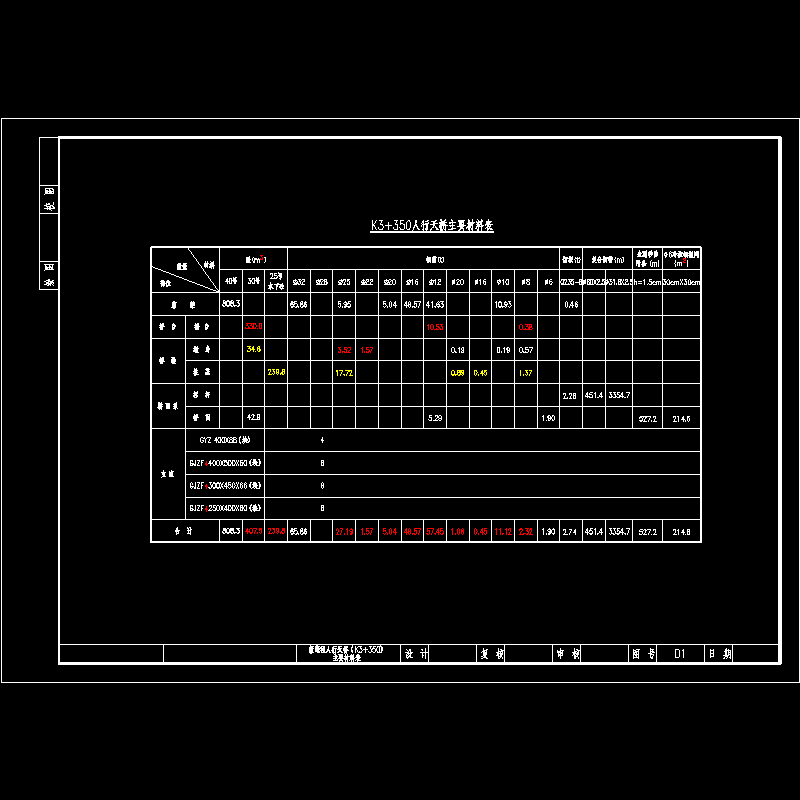

  • k3+350总材料表.dwg
    k3+350总材料表.dwg

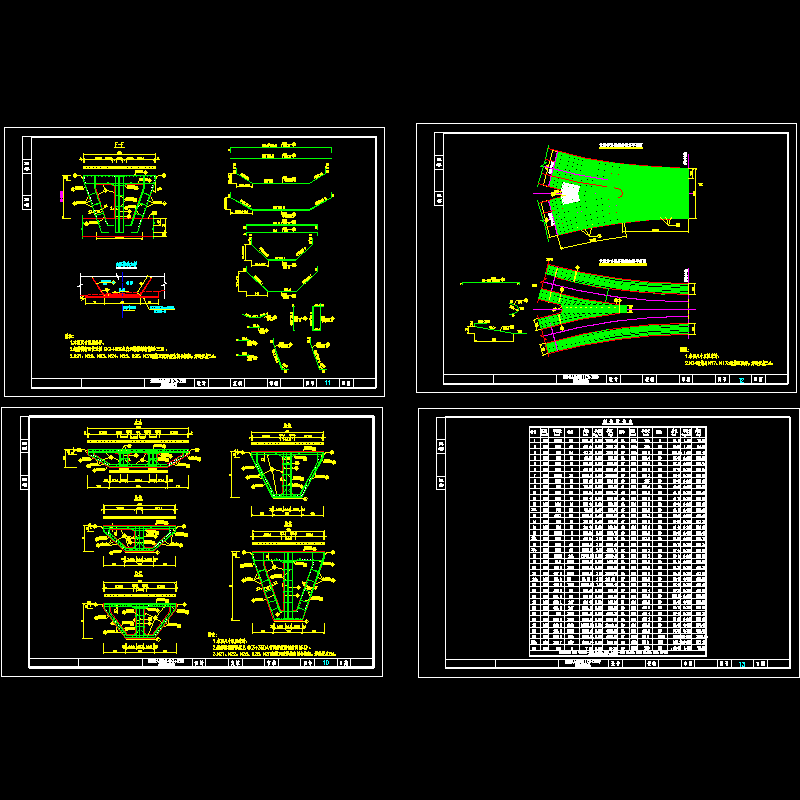

  • k3+350钢筋布置图2.3.dwg
    k3+350钢筋布置图2.3.dwg

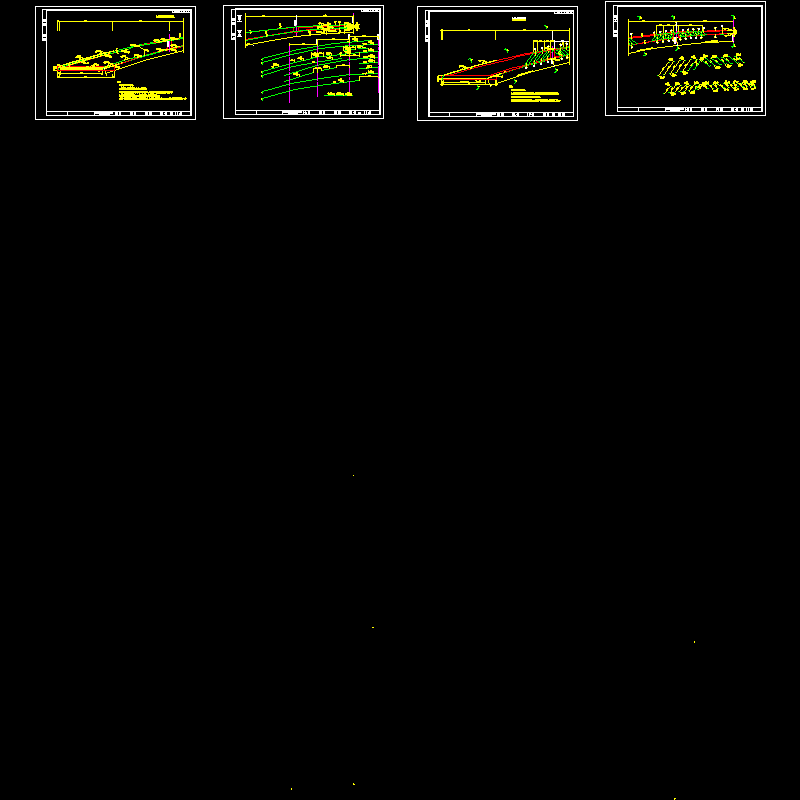

  • k3+350钢筋布置图4.5.6.7.dwg
    k3+350钢筋布置图4.5.6.7.dwg

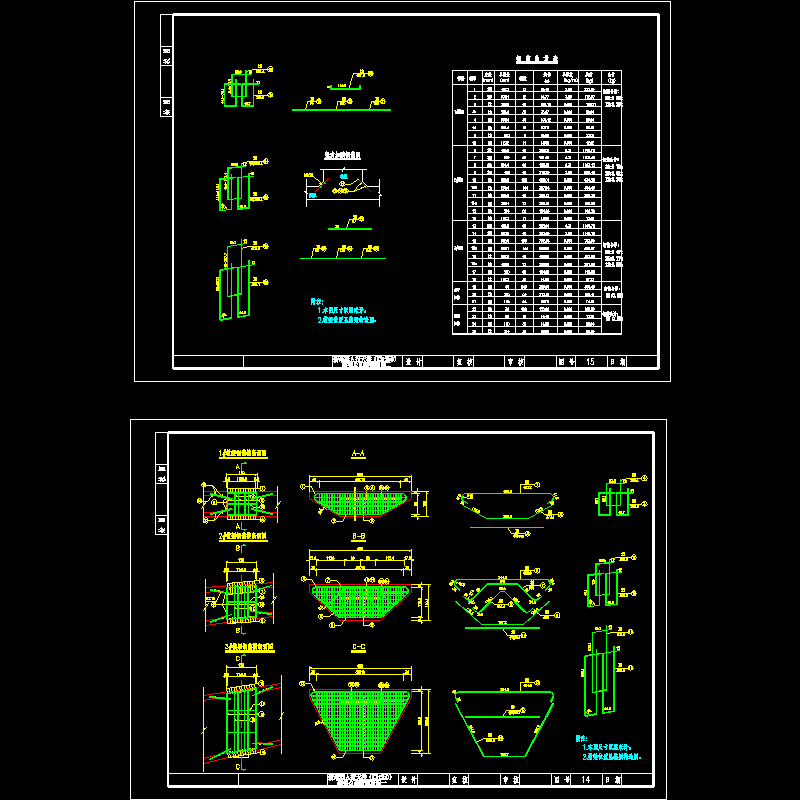

  • k3+350横梁及加腋钢筋.dwg
    k3+350横梁及加腋钢筋.dwg

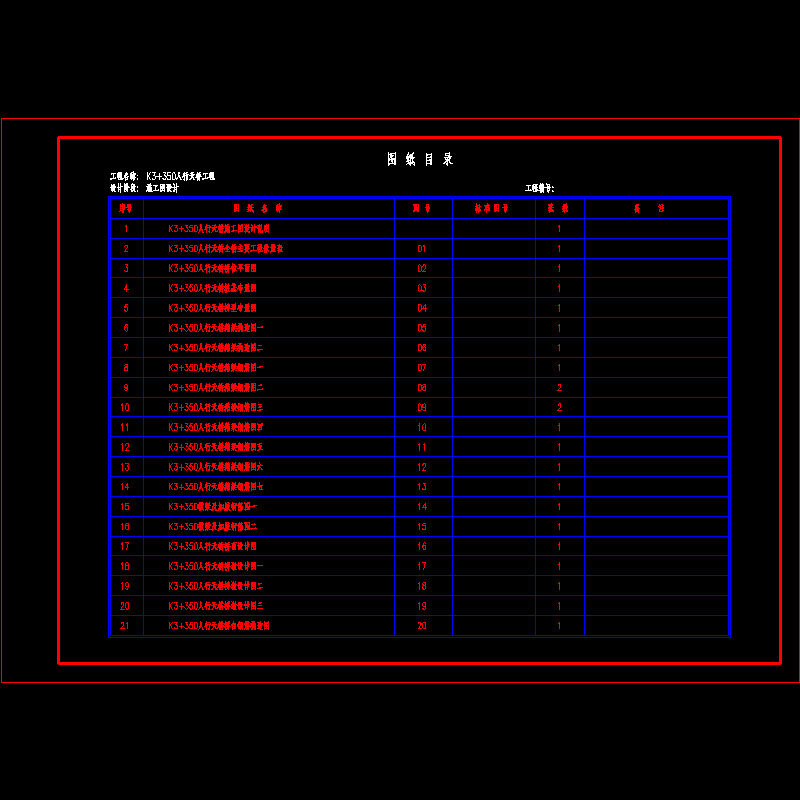

  • k3+350目录.dwg
    k3+350目录.dwg
  • k3+350桥位平面图.dwg
    k3+350桥位平面图.dwg
  • k3+350桥型布置图.dwg
    k3+350桥型布置图.dwg
  • k3+350下部构造.dwg
    k3+350下部构造.dwg
  • k3+350箱梁构造图.dwg
    k3+350箱梁构造图.dwg
  • k3+350桩位布置图.dwg
    k3+350桩位布置图.dwg
  • k3+350钢筋布置图1.dwg
    k3+350钢筋布置图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
