深度26.5m基坑支护全套设计CAD大样图（内支撑预应力锚索）

附件详情

某房地产开发有限公司兴建的某国际大厦为超高层建筑，建筑高度300米，其中主楼地上下70层，地下6层。基坑深度为26.5m，基坑面积约为9855.8平方米，周长426.7m。采用地下连续墙作为围护结构，钢筋混凝土内支撑、预应力锚索。

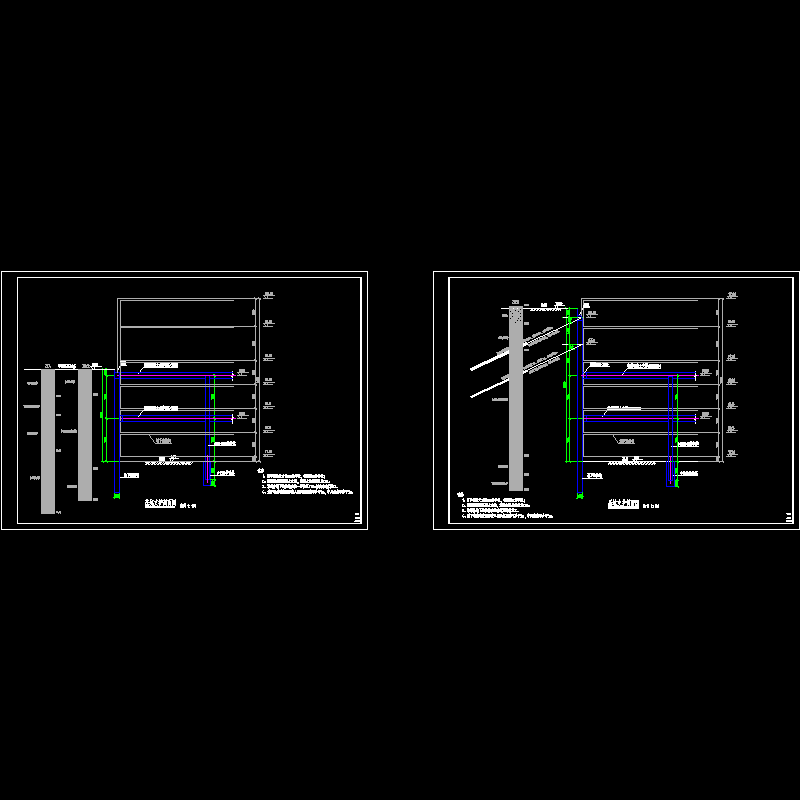

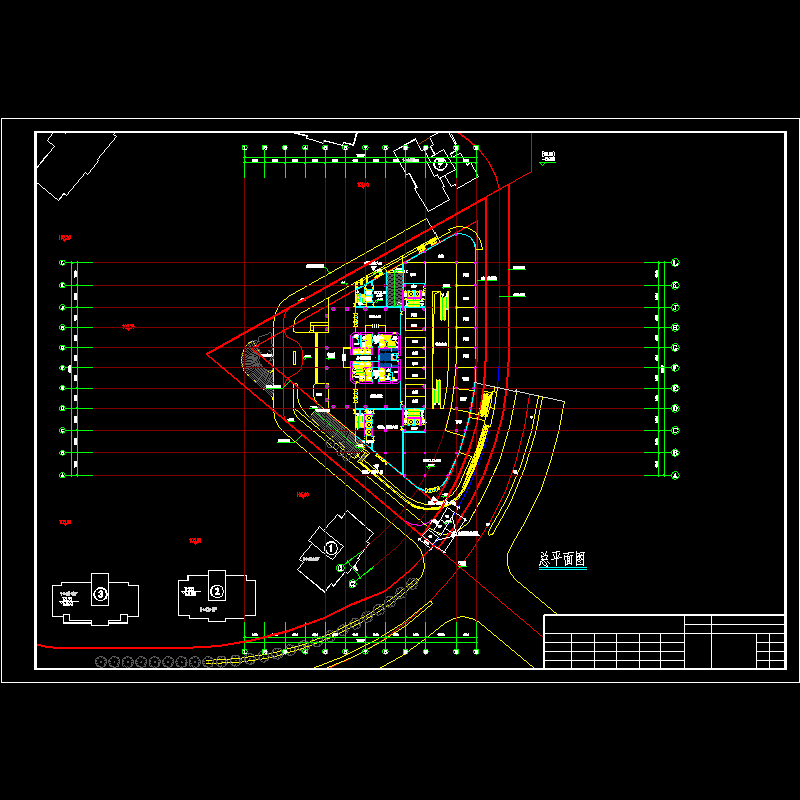

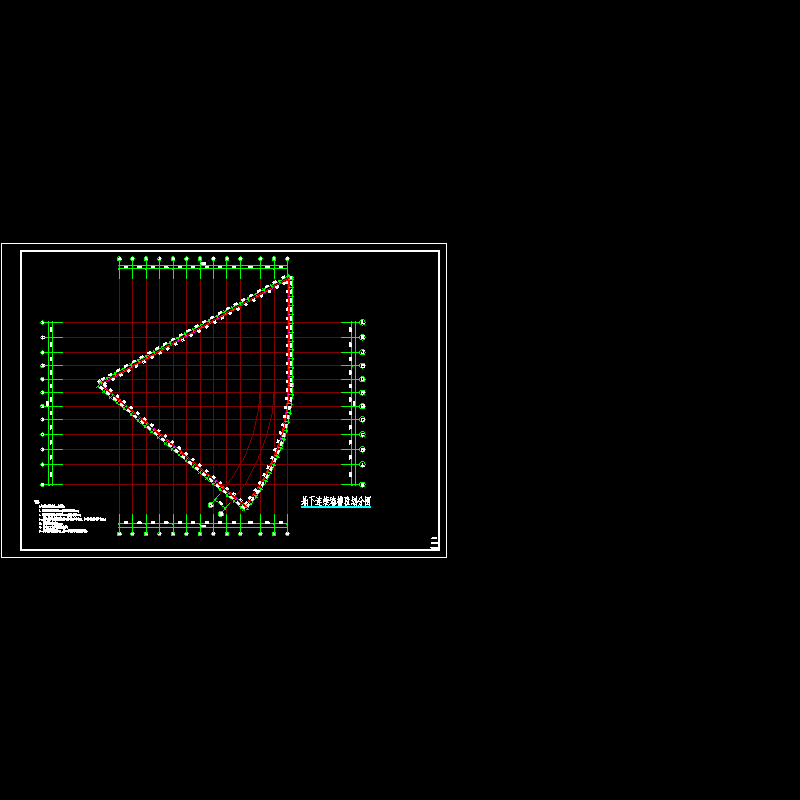

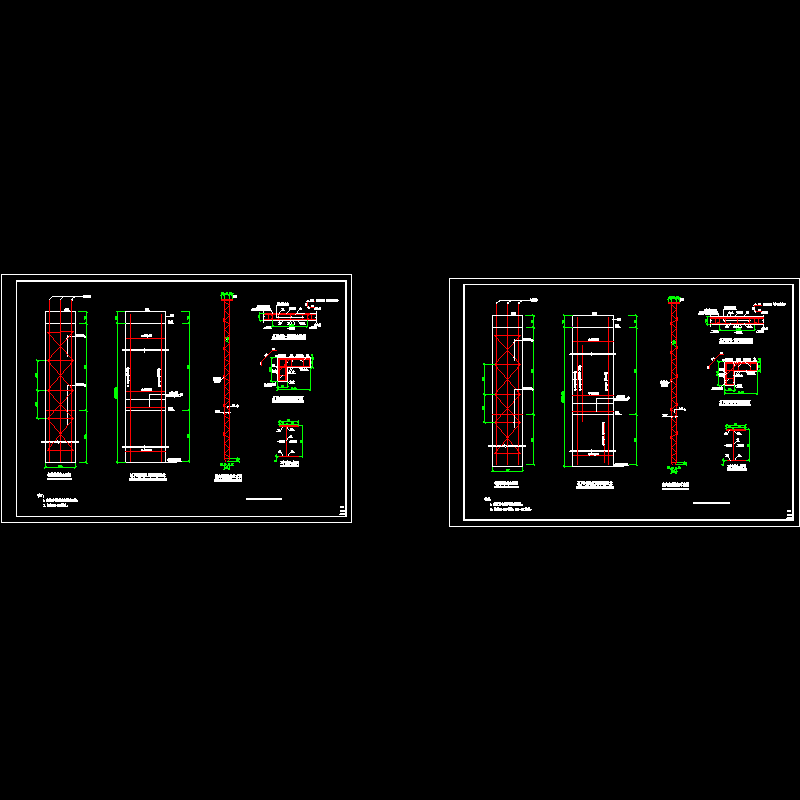

图纸主要包括：地下连续墙槽段划分图、钢筋笼骨架立面图、地下连续墙纵剖面配筋示意、竖向钢筋桁架示意图、地下连续墙异形墙段配筋剖面、地下连续墙一字形墙段配筋剖面、工字钢接头大样图、立柱桩与钢构柱示意、竖向支承钢构柱详图、钢构柱与支撑梁钢筋关系示意、基坑支护剖面图、基坑工程监测方案说明、 基坑工程 监测布置图、地下连续墙与主体连接示意图、主梁接头盒大样图、腰梁与连续墙连接大样图、导墙大样图、主梁接头盒大样图、第一道内支撑平面布置图、第二道内支撑平面布置图、第三道内支撑 平面布置图 、第二道钢筋混凝土支撑配筋图、腰梁水平转角连接大样、内支撑节点构造大样图一、总平面图等共17张图纸。
