5层建筑机房通风设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:通风
  • 项目地址:上海

附件详情

  • 暖通资料目录
  • 设计施工说明及设备表
  • 首层通风空调风管平面图
  • 二层通风空调风管平面图
  • 二层空调水管平面图

附件详情

1制冷方案
设计范围:高密机房的行级制冷部分;屏蔽机房、低密、中密机房制冷部分。
首层高密度机房H11和H12,采用传统精密空调下送风 行间送风的组合制冷方式,其中该资料院仅负责行级制冷部分。行间制冷采用交叉复用方案,每组热通道行间空调分别由不同的主机供冷,任一台主机出问题不会完全影响整组IT机柜。行间空调末端使用铜管,避免机房水隐患,在空调间增加制冷剂分配设备。采用冷冻水-氟交换制冷模块XDP,铜管下走线至行间空调。每个高密机房行级制冷负荷为864KW,共采用32台27KW行间制冷空调。每个行级制冷空调冷凝水管直接下至地板下并排至地漏。在地板下的楼板上设置挡水围堰。
2. 机房内部风系统
所有数据机房新风系统,灾后清空系统末端属于机房内部的由我设计院设计出图。新风管穿数据机房处均设置FM2防火阀。灾后清空风管进数据机房处设置FM1防火阀。

部管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

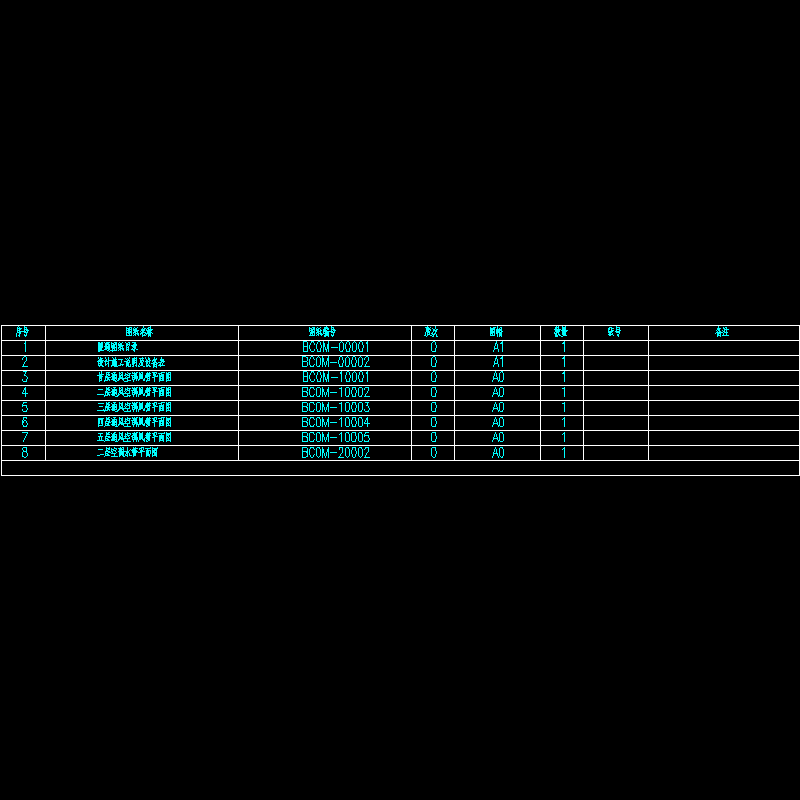

  • bc0m-00001-图纸目录.dwg
    bc0m-00001-图纸目录.dwg

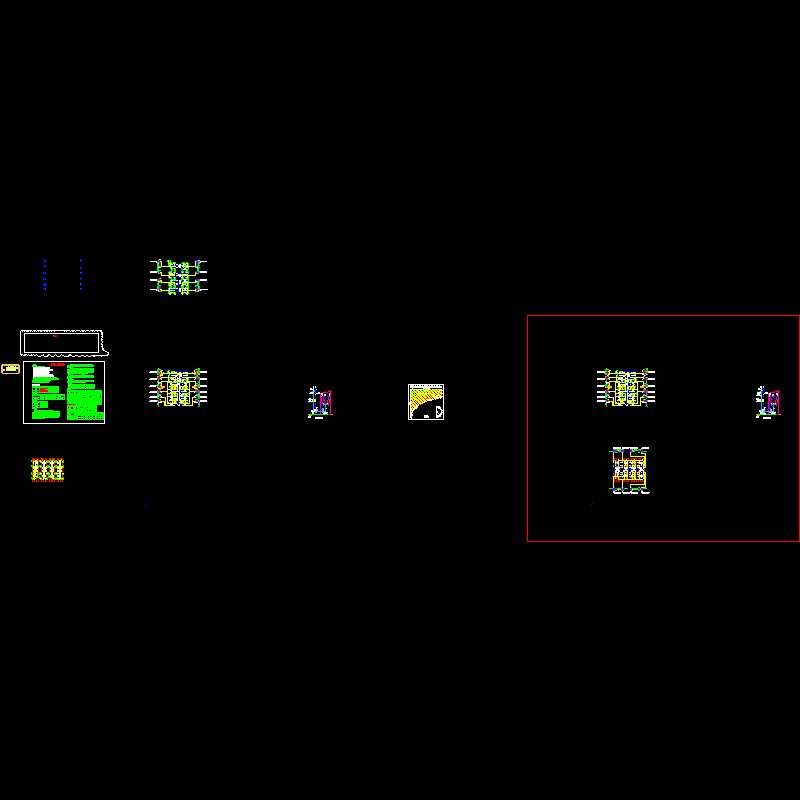

  • bc0m-00002_设计施工说明及设备表.dwg
    bc0m-00002_设计施工说明及设备表.dwg

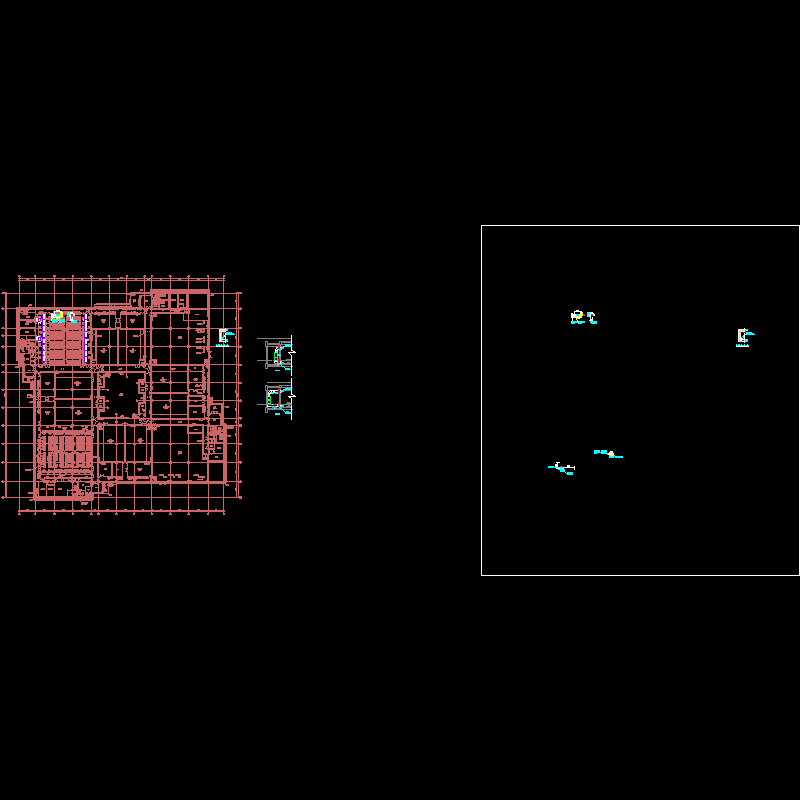

  • bc0m-10001_首层通风空调风管平面图.dwg
    bc0m-10001_首层通风空调风管平面图.dwg

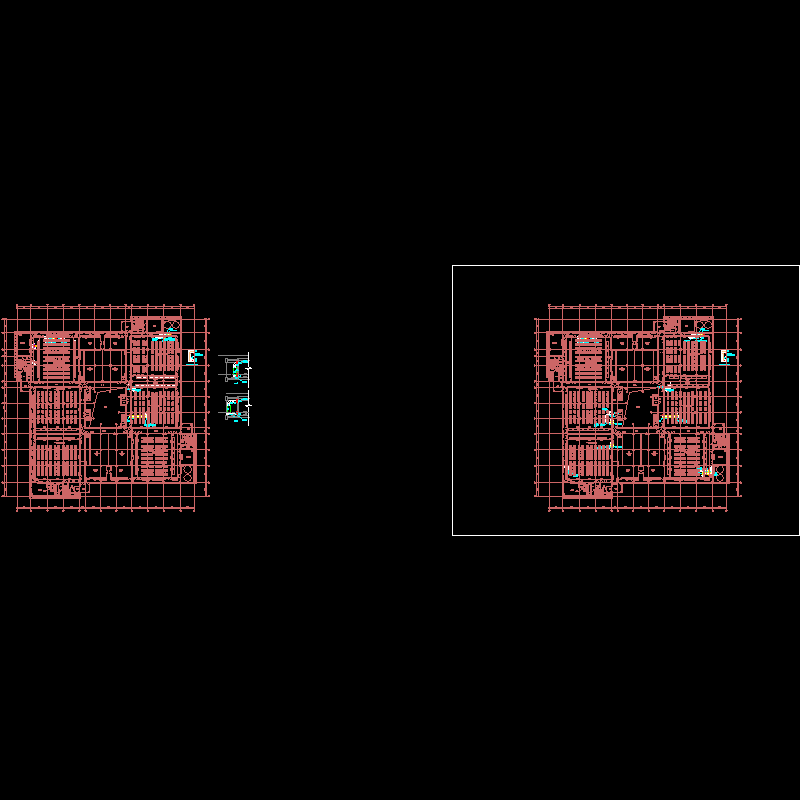

  • bc0m-10002_二层通风空调风管平面图.dwg
    bc0m-10002_二层通风空调风管平面图.dwg
  • bc0m-10003_三层通风空调风管平面图.dwg
    bc0m-10003_三层通风空调风管平面图.dwg
  • bc0m-10004_四层通风空调风管平面图.dwg
    bc0m-10004_四层通风空调风管平面图.dwg
  • bc0m-10005_五层通风空调风管平面图.dwg
    bc0m-10005_五层通风空调风管平面图.dwg
  • bc0m-20002_二层空调水管平面图.dwg
    bc0m-20002_二层空调水管平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
